Bedienungsanleitung für Canon RF-S 18-45mm f/4.5-6.3 IS STM Objektiv
Schnelle Anleitung für das Canon RF-S 18-45mm f/4.5-6.3 IS STM Objektiv. Erfahren Sie mehr über Montage, Fokus-Einstellungen, Bildstabilisierung und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Canon RF-S 18-45mm f/4.5-6.3 IS STM ist ein Standard-Zoomobjektiv für EOS R-Kameras. Es verfügt über einen einziehbaren Mechanismus, einen kombinierten Fokus-/Steuerungsring und einen integrierten Bildstabilisator. S. 2, 8, 14
Wichtigste Schritte
- Objektiv anbringen: Indikatoren ausrichten und im Uhrzeigersinn drehen. S. 7
- Objektiv ausfahren: Zoomring in Pfeilrichtung drehen, bis es klickt. S. 8
Probleme und Lösungen
AF funktioniert nicht
Drehen Sie den Fokusring in Richtung Unendlich, um den Fokusbereich in den AF-Bereich zu bringen.
S. 9Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Filterdurchmesser | 49 mm | Durchmesser für aufschraubbare Filter | S. 18 |
| Gewicht | 130 g | Gewicht des Objektivs ohne Zubehör | S. 18 |
Wo es im PDF steht
- Nomenklatur S. 6
- Technische Daten S. 18
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für das Canon RF-S 18-45mm f/4.5-6.3 IS STM Objektiv. Es ist für die Verwendung mit EOS R-Kameras konzipiert. Bitte beachten Sie, dass für eine optimale Leistung die neueste Firmware auf Ihrer Kamera installiert sein sollte. Das Objektiv verfügt über einen einziehbaren Mechanismus, der vor der Aufnahme entriegelt werden muss.
Montage und Demontage des Objektivs
Schalten Sie die Kamera vor dem Anbringen oder Abnehmen des Objektivs immer aus.
- Anbringen: Richten Sie die Indikatoren für die Objektivmontage an Kamera und Objektiv aus und drehen Sie das Objektiv im Uhrzeigersinn, bis es einrastet.
- Abnehmen: Halten Sie die Objektiventriegelungstaste der Kamera gedrückt und drehen Sie das Objektiv gegen den Uhrzeigersinn, bis es stoppt.
Vorbereitung zur Aufnahme und Einziehmechanismus
Das Objektiv ist im eingezogenen Zustand kürzer, aber nicht einsatzbereit. Um das Objektiv für Aufnahmen vorzubereiten, drehen Sie den Zoomring in Pfeilrichtung, bis Sie ein Klicken hören. Zum Einziehen drehen Sie den Zoomring in die entgegengesetzte Richtung, bis die Markierung für die Einziehposition mit dem Zoomindikator übereinstimmt.
Fokus- und Steuerungsring
Der Fokus-/Steuerungsring kann je nach Kameraeinstellung entweder zum Fokussieren oder als Steuerungsring (z. B. für Blende oder Verschlusszeit) verwendet werden. Die Umschaltung erfolgt über das Kameramenü.
Nahaufnahmen im manuellen Fokus (MF)
Das Objektiv bietet einen speziellen "MF-only" Bereich für Nahaufnahmen, der nur im manuellen Fokusmodus zugänglich ist. Wenn der Fokuspunkt in diesen Bereich fällt, ist die Bildqualität geringer und bestimmte Kamerafunktionen (wie der Fokus-Guide) sind eingeschränkt. Um in den AF-Modus zurückzukehren, drehen Sie den Fokusring in Richtung Unendlich.
Zoomen und Bildstabilisator
Zoomen Sie immer vor dem Fokussieren, da sich das Zoomen nach der Fokussierung auf die Schärfe auswirken kann. Der Bildstabilisator (IS) wird über die Kameraeinstellungen gesteuert. Bei Verwendung eines Stativs wird empfohlen, den Bildstabilisator auszuschalten.
Zubehör
- Gegenlichtblende: Reduziert Streulicht und schützt die Frontlinse. Sie kann zur Aufbewahrung umgekehrt montiert werden.
- Filter: Es kann ein Filter mit 49 mm Durchmesser verwendet werden. Es darf immer nur ein Filter gleichzeitig angebracht sein.
Herstellerinformationen
Canon Inc.
Praktische Hilfe
Typische Probleme
Objektiv lässt sich nicht einrasten
Stellen Sie sicher, dass die weißen Indikatoren für die Objektivmontage korrekt ausgerichtet sind.
Autofokus (AF) funktioniert nicht
Prüfen Sie, ob sich das Objektiv im 'MF-only' Bereich befindet. Drehen Sie den Fokusring in Richtung Unendlich, um in den AF-Bereich zurückzukehren.
Bild ist unscharf
Stellen Sie sicher, dass der Bildstabilisator bei Verwendung eines Stativs ausgeschaltet ist.
Vor der Verwendung
- Kamera ausschalten vor Montage oder Demontage.
- Objektivdeckel vor dem Abnehmen des Objektivs anbringen.
- Kontakte sauber und frei von Fingerabdrücken halten.
- Objektiv aus der eingezogenen Position in die Aufnahmebereitschaft drehen.
- Firmware der Kamera auf Kompatibilität prüfen.
Technische Daten in der Praxis
- Fokussierbereich (AF)
- 0,2 m bis unendlich (bei 18 mm Brennweite).
- Filterdurchmesser
- 49 mm; nur ein Filter darf gleichzeitig verwendet werden.
Abbildungen und Diagramme

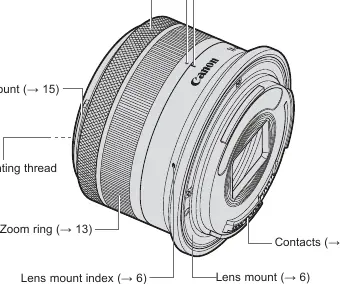

- Nomenklatur: Zeigt Zoomring, Fokus-/Steuerungsring, Kontakte und Indikatoren.
- Nahaufnahmen: Erläutert den MF-only Bereich und den AF-Bereich im Vergleich zur Fokusebene.
Modellkompatibilität
- Kompatibel mit EOS R-Kameras.
- Nicht kompatibel mit Extendern.
- Close-up Linsen 250D/500D können nicht verwendet werden.
