Bedienungsanleitung für SONY XS-690GS 2-Wege-Lautsprecher
Erfahren Sie, wie Sie die SONY XS-690GS 2-Wege-Lautsprecher korrekt installieren und anschließen. Diese Anleitung enthält technische Daten, Einbaumaße und wichtige Sicherheitshinweise für den Einbau im Fahrzeug.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die SONY XS-690GS sind 2-Wege-Koaxiallautsprecher (16x24 cm). Die Installation erfordert eine Einbautiefe von mindestens 73 mm und das Bohren von 3,2 mm Befestigungslöchern. S. 2, 4, 5
Wichtigste Schritte
- Bohren Sie 3,2 mm Löcher für die Befestigung. S. 5
Erste Inbetriebnahme
- Stellen Sie sicher, dass die Lautsprecher korrekt gepolt angeschlossen sind und keine mechanischen Hindernisse vorliegen. S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Typ | Koaxial 2-Wege | 16 cm x 24 cm Woofer, 2,5 cm Tweeter | S. 3 |
| Spitzenbelastbarkeit | 420 W | Maximale kurzzeitige Belastbarkeit | S. 3 |
| Nennleistung | 50 W | Dauerhafte Belastbarkeit | S. 3 |
| Impedanz | 4 Ohm | Elektrischer Widerstand | S. 3 |
Wo es im PDF steht
- Titelseite S. 1
- Abmessungen S. 2
- Sicherheit und Spezifikationen S. 3
- Montagevorbereitung S. 4
- Montageschritte S. 5
- Garantie S. 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen und technischen Spezifikationen für die SONY XS-690GS 2-Wege-Lautsprecher. Vor der Montage ist es wichtig, die Einbautiefe zu prüfen und sicherzustellen, dass keine Fahrzeugkomponenten (wie Fensterheber oder Türschlösser) durch den Einbau beeinträchtigt werden.
Sicherheitshinweise
- Medizinische Geräte: Die Lautsprecher enthalten Magnete, die Herzschrittmacher oder andere medizinische Geräte stören können. Halten Sie Abstand zu Personen mit solchen Geräten.
- Schutz vor Beschädigung: Betreiben Sie das System nicht dauerhaft über der Spitzenbelastbarkeit.
- Magnetische Datenträger: Halten Sie Kreditkarten, Uhren und Magnetbänder von den Lautsprechern fern, um Datenverlust oder Beschädigungen zu vermeiden.
- Einbau: Berühren Sie nicht die Membranen oder Lautsprecherkegel. Achten Sie darauf, dass keine Fremdkörper in das Gehäuse gelangen.
Technische Daten
- Typ: Koaxial 2-Wege-Lautsprecher (16 cm x 24 cm Woofer, 2,5 cm Tweeter)
- Spitzenbelastbarkeit: 420 W
- Nennleistung: 50 W
- Impedanz: 4 Ohm
- Frequenzbereich: 40 Hz – 24.000 Hz
- Gewicht: ca. 1.000 g pro Lautsprecher
Vor der Montage
Für den Einbau ist eine Einbautiefe von mindestens 73 mm erforderlich. Prüfen Sie vor dem Bohren, ob der gewählte Ort frei von Hindernissen ist. Falls bereits ein Ausschnitt vorhanden ist, muss eventuell nur die Montageplatte angepasst werden.
Montageanleitung

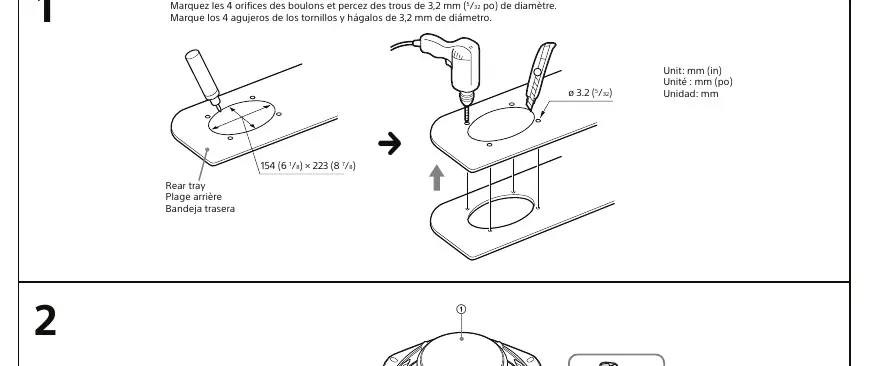

- Markieren und Bohren: Markieren Sie die 4 Befestigungslöcher und bohren Sie diese mit einem Durchmesser von 3,2 mm.

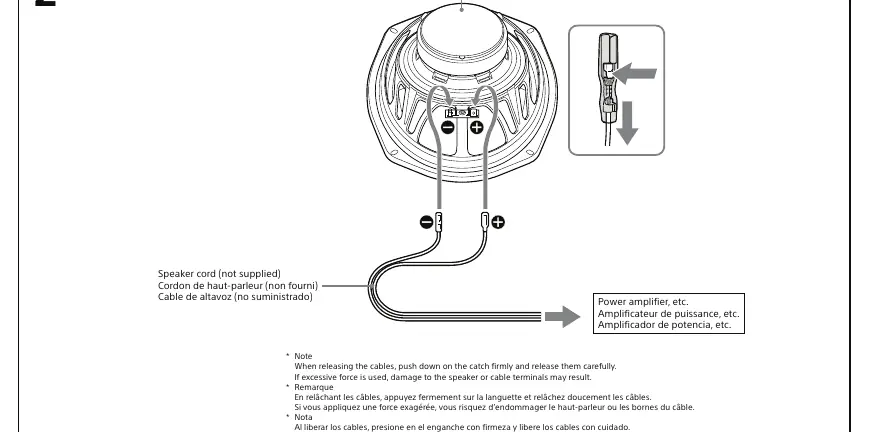

- Anschluss: Verbinden Sie die Lautsprecherkabel mit dem Verstärker oder dem Radio. Achten Sie beim Lösen der Kabel auf die Verriegelung, um die Anschlüsse nicht zu beschädigen.
- Befestigung: Setzen Sie den Lautsprecher in die Öffnung ein und befestigen Sie ihn mit den mitgelieferten Schrauben.
Praktische Hilfe
Typische Probleme
Verzerrter Klang oder Fehlfunktion
Stellen Sie sicher, dass die Lautsprecher nicht über die Spitzenbelastbarkeit hinaus betrieben werden und keine Fremdkörper in die Membranen gelangt sind.
Mechanische Störung beim Einbau
Prüfen Sie, ob Magnete oder Rahmen Fensterheber, Türschlösser oder andere interne Fahrzeugteile blockieren.
Vor der Verwendung
- Prüfen Sie die Einbautiefe (mindestens 73 mm erforderlich).
- Stellen Sie sicher, dass keine Kabel oder Fahrzeugteile (Fensterheber, Türgriffe) blockiert werden.
- Markieren Sie die 4 Befestigungslöcher.
- Bohren Sie 3,2 mm Löcher für die Befestigung.
Technische Daten in der Praxis
- Spitzenbelastbarkeit (Peak Power)
- 420 W - Maximale kurzzeitige Belastbarkeit.
- Nennleistung (Rated Power)
- 50 W - Dauerhafte Belastbarkeit.
Abbildungen und Diagramme
- Die Abmessungen zeigen die benötigte Einbautiefe von 73 mm.
- Die Montageanleitung zeigt das Bohren der Löcher und den Anschluss der Kabel.
Modellkompatibilität
- Geeignet für den Einbau in Türen oder Heckablagen.
- Nicht in der Nähe von medizinischen Geräten (Herzschrittmacher) installieren.
