Bedienungsanleitung für AEMC Instruments Megohmmeter 1210N / 1250N

Wichtige Informationen aus der Anleitung

Das AEMC Megohmmeter 1210N/1250N ist ein handbetriebenes Messgerät zur Prüfung von Isolationswiderständen. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen. Messungen dürfen nur an spannungsfreien Schaltkreisen durchgeführt werden. Stellen Sie sicher, dass die Kurbelgeschwindigkeit ausreicht, um die korrekte Prüfspannung zu erzeugen (angezeigt durch die LED). Verwenden Sie immer die mitgelieferten Messleitungen.

Produktbeschreibung

Die Modelle 1210N und 1250N sind robuste, handbetriebene Megohmmeter für den Feldeinsatz. Sie verfügen über ein versiegeltes Gehäuse aus Aluminiumguss, das Schutz gegen Staub und Wasser bietet. Die Geräte nutzen einen eingebauten Generator zur Erzeugung einer konstanten Gleichspannung für zuverlässige Messwerte.

Steuerung und Funktionen

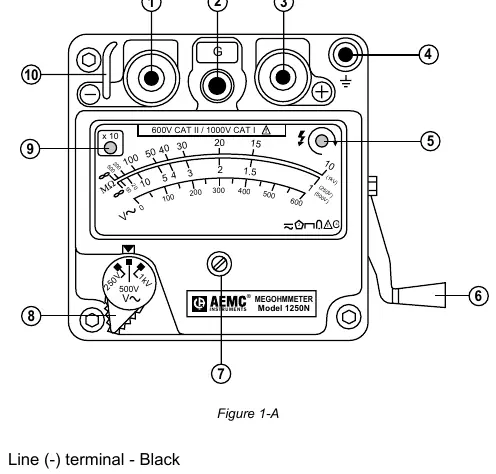

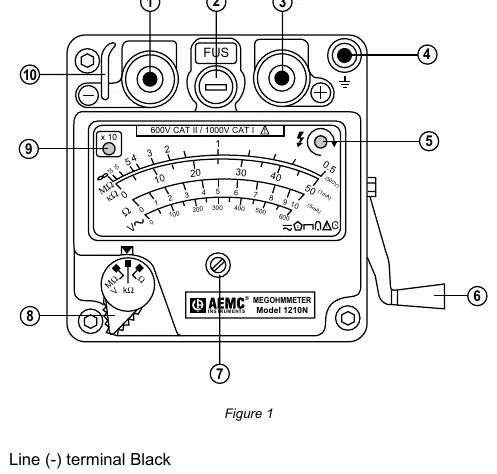

Die Geräte verfügen über ein Bedienfeld mit folgenden Elementen:

• Anschlüsse: Line (-), Earth (+), und beim 1250N zusätzlich Guard (G).
• LED-Anzeigen: Eine LED signalisiert die korrekte Kurbelgeschwindigkeit und damit die anliegende Prüfspannung. Eine rote LED zeigt den Auto-Ranging-Modus an.
• Kurbel: Klappbarer Griff zur manuellen Stromerzeugung.
• Sicherung: Schutz des Geräts durch eine 0,2A, 250V flinke Sicherung.

Betrieb und Messungen

Vor jeder Messung muss ein Sicherheitstest durchgeführt werden:

1. Spannungsprüfung: Stellen Sie den Bereichsschalter auf V (MΩ) und prüfen Sie, ob Spannung anliegt (max. 600VAC). Nicht kurbeln!
2. Isolationsmessung: Wählen Sie den MΩ-Bereich. Kurbeln Sie, bis die LED leuchtet, um die Prüfspannung zu stabilisieren.
3. Auto-Ranging: Wenn der Zeiger das Ende der Skala erreicht, schaltet das Gerät automatisch um. Multiplizieren Sie den Messwert mit 10, wenn die rote LED leuchtet.

Anschlussbeispiele

Die Anleitung enthält detaillierte Diagramme für verschiedene Messszenarien:

• Kabel: Messung zwischen Leitern oder Leiter gegen Erde.
• Transformatoren: Messung der Wicklungen gegen Erde.
• Motoren: Messung der Wicklungen gegen das Motorgehäuse oder zwischen den Phasen (bei getrennten Wicklungen).
• Guard-Anschluss (nur 1250N): Zur Eliminierung von Oberflächenleckströmen bei Messungen hoher Widerstandswerte.

Wartung und Sicherheit

Das Gerät sollte nur mit einem weichen Tuch, Seife und Wasser gereinigt werden. Achten Sie darauf, dass keine Feuchtigkeit in das elektronische Modul eindringt. Für Reparaturen und Kalibrierungen muss das Gerät an das AEMC Service Center gesendet werden. Eine CSA-Nummer (Customer Service Authorization) ist vor dem Versand zwingend erforderlich.
