Bedienungsanleitung für Snow Joe 18-Zoll 15-Ampere Elektro-Schneefräse SJ622E/SJ623E
Erfahren Sie, wie Sie Ihre Snow Joe SJ622E/SJ623E Elektro-Schneefräse sicher montieren, bedienen und warten. Dieser Leitfaden enthält wichtige Sicherheitshinweise, Montageanleitungen und Tipps zur Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Snow Joe SJ622E/SJ623E ist eine elektrische Schneefräse. Zum Starten halten Sie den Sicherheitsknopf gedrückt und ziehen den Schalthebel. Zum Ausschalten lassen Sie den Schalthebel los. S. 8
Wichtigste Schritte
- Montage des Rahmens S. 5
- Starten des Geräts S. 8
- Wartung der Gummilippen S. 10
Erste Inbetriebnahme
- Sicherheitsknopf gedrückt halten, dann Schalthebel ziehen. S. 8
Probleme und Lösungen
Gerät stoppt bei Blockade
Netzstecker ziehen, Blockade entfernen, 60 Sekunden warten (automatischer Reset).
S. 12Wartung und Reset
- Automatischer Reset bei Blockade S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120 V ~ 60 Hz | Nennspannung | S. 4 |
| Leistung | 15 A | Stromaufnahme | S. 4 |
| Räumbreite | 18 Zoll (46 cm) | Arbeitsbreite | S. 4 |
| Räumtiefe | 10 Zoll (25.4 cm) | Arbeitstiefe | S. 4 |
Wo es im PDF steht
- Sicherheitshinweise S. 1, 2, 3
- Technische Daten S. 4
- Bedienung S. 7, 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Snow Joe Elektro-Schneefräse. Lesen Sie alle Anweisungen vor der ersten Inbetriebnahme sorgfältig durch. Das Gerät ist ausschließlich für den Einsatz auf befestigten Oberflächen vorgesehen. Achten Sie darauf, den Arbeitsbereich vor dem Räumen von Fremdkörpern wie Steinen oder Draht zu befreien, um Verletzungen oder Schäden am Gerät zu vermeiden.
Montage
Die Schneefräse wird weitgehend vormontiert geliefert. Die Montage umfasst folgende Schritte:

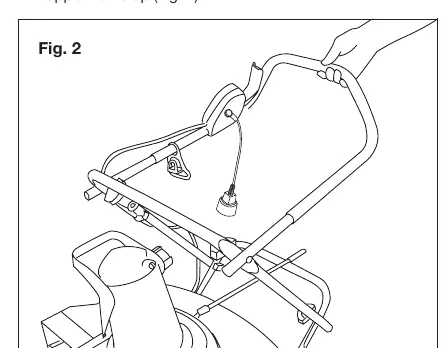

- Rahmenmontage: Klappen Sie den mittleren und oberen Rahmen aus und sichern Sie die Verbindungen mit den mitgelieferten T-Bolzen und Knöpfen.
- Auswurfschacht: Montieren Sie den Auswurfschacht und stellen Sie sicher, dass der Deflektor korrekt einrastet.
- Kurbel: Führen Sie die obere Auswurfkurbel durch die Halterung und verbinden Sie diese mit der unteren Kurbel.
Bedienung
Zum Starten der Schneefräse:
- Drücken und halten Sie den Sicherheitsknopf an der Seite des Schaltergehäuses.
- Ziehen Sie den Ein-/Ausschalterhebel zu sich heran.
- Sobald das Gerät läuft, können Sie den Sicherheitsknopf loslassen.
- Zum Ausschalten lassen Sie einfach den Ein-/Ausschalterhebel los.
Achten Sie beim Räumen auf die Windrichtung und bewegen Sie sich so, dass der Schnee nicht gegen den Wind geworfen wird. Überlasten Sie das Gerät nicht.
Wartung
Regelmäßige Wartung ist entscheidend für die Langlebigkeit:

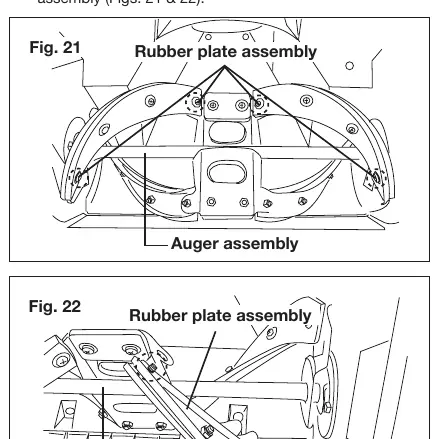

- Gummilippen: Prüfen Sie die Gummilippen am Rotor regelmäßig auf Verschleiß und ersetzen Sie diese bei Bedarf. Achten Sie beim Einbau auf die korrekte Ausrichtung (raue Seite nach innen).
- Schaberleiste: Bei Verschleiß kann die Schaberleiste an der Unterseite des Gehäuses ausgetauscht werden.

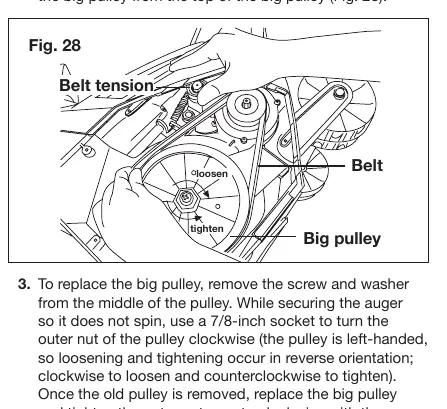

- Antriebsriemen: Bei schwerem, nassem Schnee kann ein häufigerer Wechsel des Riemens erforderlich sein.
- Schmierung: Das Gerät ist werksseitig lebenslang geschmiert; zusätzliche Schmierung ist nicht erforderlich.
Lagerung
Lassen Sie den Motor vor der Lagerung vollständig abkühlen. Trennen Sie das Verlängerungskabel und prüfen Sie es auf Schäden. Lagern Sie das Gerät an einem trockenen, verschlossenen Ort, der für Kinder unzugänglich ist. Eine Schutzabdeckung (Modell SJCVR) wird empfohlen.
Fehlerbehebung
Bei einer Blockade des Rotors verfügen die Modelle SJ622E und SJ623E über eine automatische Reset-Funktion. Trennen Sie das Gerät vom Stromnetz, entfernen Sie die Blockade, warten Sie 60 Sekunden und nehmen Sie den Betrieb wieder auf.
Praktische Hilfe
Typische Probleme
Schneefräse startet nicht
Stellen Sie sicher, dass der Sicherheitsknopf gedrückt gehalten wird, während Sie den Schalthebel ziehen.
Gerät läuft instabil oder macht ungewöhnliche Geräusche
Schalten Sie das Gerät sofort aus, ziehen Sie den Netzstecker und kontaktieren Sie den Kundendienst.
Schnee wird nicht richtig ausgeworfen
Prüfen Sie den Auswurfschacht auf Verstopfungen. Schalten Sie den Motor vorher unbedingt aus.
Vor der Verwendung
- Bereich von Fremdkörpern (Steine, Draht, Glas) befreien.
- Alle Schrauben und Muttern auf festen Sitz prüfen.
- Verlängerungskabel auf Beschädigungen prüfen.
- Testlauf durchführen, um sicherzustellen, dass der Rotor frei dreht.
- Sicherstellen, dass der Auswurfschacht korrekt montiert ist.
Technische Daten in der Praxis
- 18 Zoll (46 cm)
- Räumbreite der Schneefräse.
- 10 Zoll (25.4 cm)
- Räumtiefe der Schneefräse.
Abbildungen und Diagramme

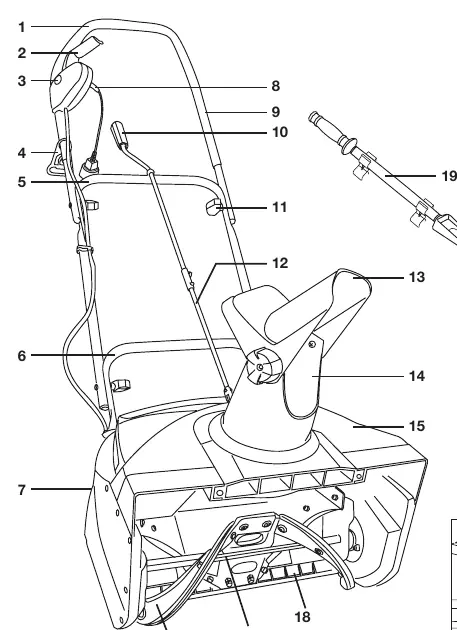

- Fig. 1-1/1-2: Übersicht der Bedienelemente und Komponenten.
- Fig. 12: Korrekte Sicherung des Verlängerungskabels am Haken.
- Fig. 15/16: Startvorgang mit Sicherheitsknopf und Schalthebel.
Modellkompatibilität
- Nur für befestigte Oberflächen geeignet.
- Verwenden Sie nur UL-geprüfte Verlängerungskabel für den Außenbereich.
- Nicht bei Regen oder in nassen Umgebungen verwenden.
