Bedienungsanleitung für Snow Joe iON18SB-PRO Akku-Schneefräse

Vollständiger Leitfaden für die Snow Joe iON18SB-PRO Akku-Schneefräse. Erfahren Sie alles über die sichere Montage, den Betrieb, das Laden des Akkus, Wartungsschritte und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Snow Joe iON18SB-PRO ist eine akkubetriebene Schneefräse. Zum Starten drücken Sie den Sicherheitsknopf an der Seite und ziehen anschließend den ON/OFF-Schalthebel zu sich heran. S. 11

Wichtigste Schritte

  • Akku laden S. 9
  • Schneefräse starten S. 11

Erste Inbetriebnahme

  • Montieren Sie den Griff und die Auswurfklappe gemäß den Abbildungen 1-6. S. 7, 8
  • Laden Sie den Akku vollständig auf. S. 3, 9

Probleme und Lösungen

Akku-Temperaturfehler

Wenn die Ladeanzeige rot/grün blinkt, ist der Akku zu heiß oder zu kalt. Warten Sie, bis er die normale Temperatur erreicht hat.

S. 9, 10

Wartung und Reset

  • Nach jedem Gebrauch kurz laufen lassen, um Eisbildung zu verhindern. S. 12

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 40 V D.C. Batteriespannung S. 6
Räumbreite 18 Zoll (45,7 cm) Breite des Schneeräumwegs S. 6

Wo es im PDF steht

  • Sicherheitshinweise S. 1, 2, 3, 4
  • Technische Daten S. 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bedienelemente Seite 6 Montage der Griffrahmen Seite 7 Montage der Auswurfklappe Seite 8 Ladevorgang des Akkus Seite 9 Austausch der Schürfleiste Seite 13

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung der Snow Joe iON18SB-PRO Akku-Schneefräse. Vor der ersten Inbetriebnahme müssen alle Bediener die Sicherheitshinweise lesen. Das Gerät ist für den Einsatz auf befestigten Flächen konzipiert. Achten Sie besonders auf die Warnungen bezüglich rotierender Teile und der korrekten Handhabung des Akkus.

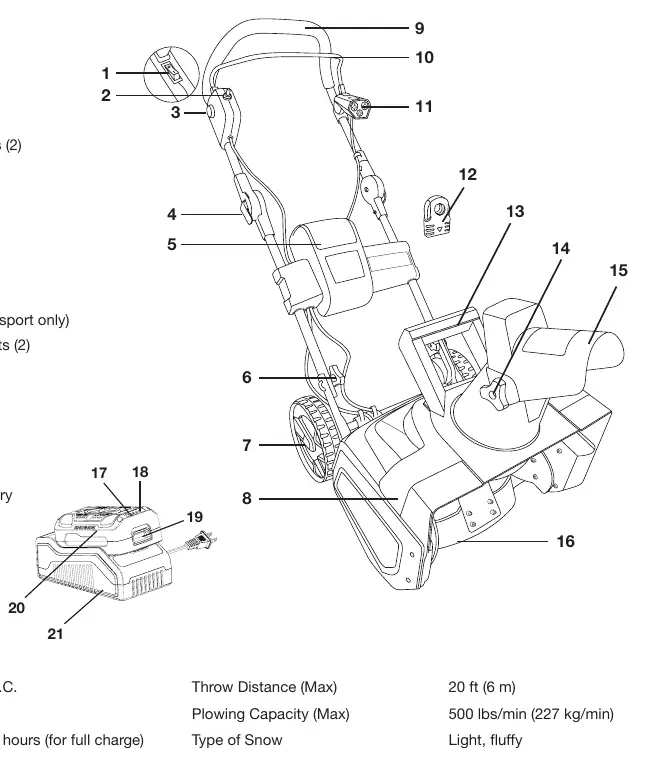

Übersicht der Bedienelemente
Übersicht der Bedienelemente

Montage

Die Schneefräse wird weitgehend vormontiert geliefert. Die Montage umfasst folgende Schritte:

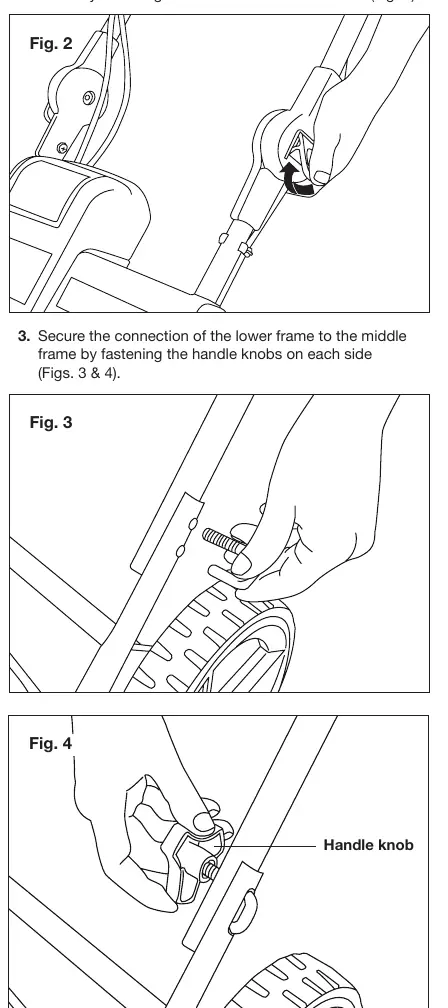

Montage der Griffrahmen
Montage der Griffrahmen

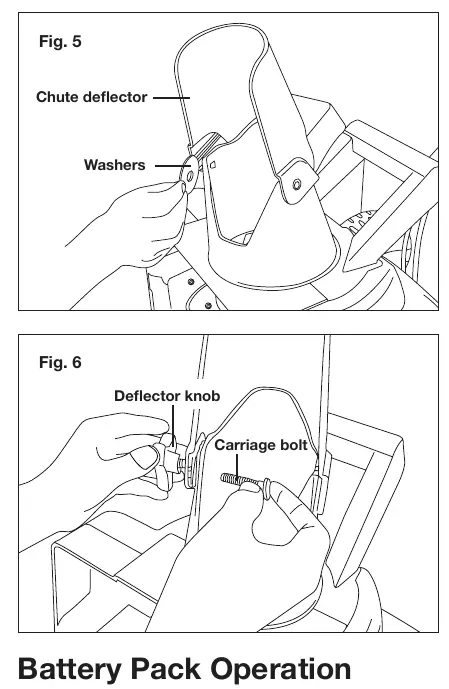

Montage der Auswurfklappe
Montage der Auswurfklappe
  • Griffmontage: Klappen Sie den oberen Rahmen hoch und sichern Sie die Verbindungen mit den Griffverschlüssen und Knöpfen (Abb. 1-4).
  • Auswurfklappe: Montieren Sie die Auswurfklappe und sichern Sie diese mit den mitgelieferten Schrauben und Knöpfen (Abb. 5-6). Achten Sie darauf, die Knöpfe nicht zu fest anzuziehen.

Akku und Ladegerät

Das Gerät wird mit einem EcoSharp PRO Lithium-Ionen-Akku betrieben.

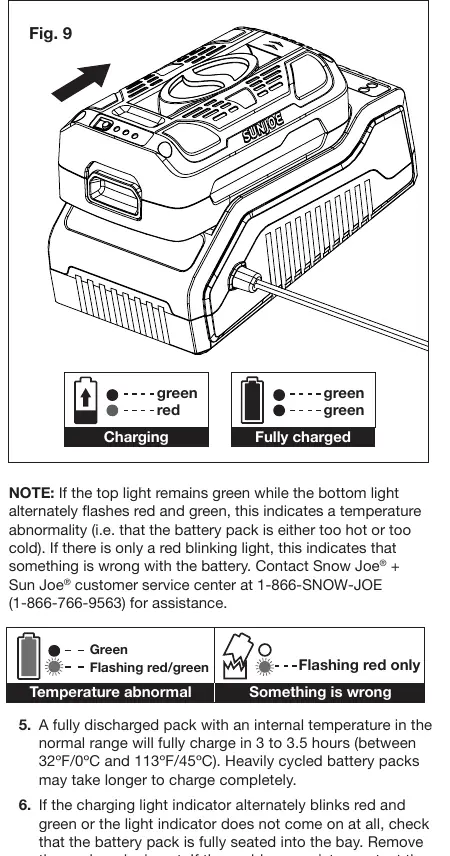

Ladevorgang des Akkus
Ladevorgang des Akkus
  • Ladevorgang: Verwenden Sie nur das kompatible Ladegerät iCHRG40. Der Ladevorgang dauert ca. 3 bis 3,5 Stunden.
  • Temperaturbereich: Laden Sie den Akku nur bei Temperaturen zwischen 0°C und 45°C.
  • Ladeanzeige: Die LEDs am Akku zeigen den Ladestand an. Wenn die untere Leuchte am Ladegerät grün leuchtet, ist der Akku vollständig geladen.

Betrieb

Um die Schneefräse zu starten:

  1. Drücken Sie den Sicherheitsknopf an der Seite des Schaltergehäuses.
  2. Ziehen Sie den ON/OFF-Schalthebel zu sich heran.
  3. Sobald das Gerät läuft, können Sie den Sicherheitsknopf loslassen.

Betriebstipps: Räumen Sie den Bereich vor Arbeitsbeginn von Fremdkörpern wie Steinen oder Draht. Achten Sie auf die Windrichtung, um den Schnee nicht gegen den Wind zu werfen. Bei extremen Temperaturen können Teile einfrieren; prüfen Sie das Gerät vor der Nutzung.

Wartung und Lagerung

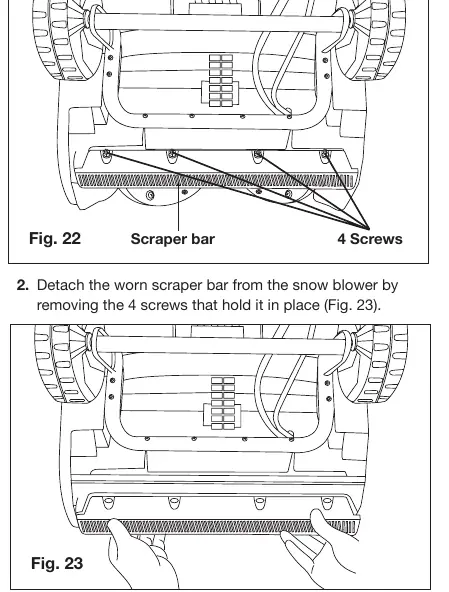

Austausch der Schürfleiste
Austausch der Schürfleiste
  • Wartung: Schmierung ist nicht erforderlich. Überprüfen Sie regelmäßig alle Schrauben auf festen Sitz.
  • Verschleißteile: Die Gummilippen und die Schürfleiste können bei Verschleiß ausgetauscht werden (Abb. 20-23).
  • Lagerung: Lagern Sie das Gerät an einem trockenen, sicheren Ort. Entfernen Sie den Akku und den Sicherheitsschlüssel bei längerer Nichtbenutzung.

Praktische Hilfe

Typische Probleme

Gerät startet nicht

Prüfen Sie, ob der Sicherheitsknopf gedrückt wurde, bevor der Schalthebel gezogen wurde. Stellen Sie sicher, dass der Akku korrekt eingesetzt ist.

Akku lädt nicht / Temperaturwarnung

Wenn die Ladeanzeige rot/grün blinkt, ist der Akku zu heiß oder zu kalt. Lassen Sie ihn auf Raumtemperatur abkühlen oder aufwärmen.

Schnee wird nicht richtig ausgeworfen

Prüfen Sie, ob der Auswurfkanal verstopft ist. Schalten Sie das Gerät aus, entfernen Sie den Akku und reinigen Sie den Kanal vorsichtig.

Vor der Verwendung

  • Bereich von Fremdkörpern (Steine, Draht) befreien
  • Akku vollständig aufladen
  • Sicherheitsknopf und Schalthebel auf Funktion prüfen
  • Schürfleiste und Gummilippen auf Verschleiß prüfen
  • Sicherheitsschlüssel einsetzen

Technische Daten in der Praxis

18 Zoll (45,7 cm)
Maximale Räumbreite des Geräts.

Abbildungen und Diagramme

  • Abb. 1-4: Montage der Griffrahmen
  • Abb. 5-6: Montage der Auswurfklappe
  • Abb. 14-15: Startvorgang mit Sicherheitsknopf und Schalthebel
  • Abb. 20-23: Austausch von Gummilippen und Schürfleiste

Modellkompatibilität

  • Kompatibel mit EcoSharp iBAT40 und iBAT40XR Akkus.
  • Nur für befestigte Flächen geeignet, sofern nicht speziell angepasst.
