Reparaturanleitung und Ersatzteilliste für Ryobi PBLSN01 Schneefräse
Detaillierte Reparaturanleitung und Ersatzteilliste für die Ryobi PBLSN01 18V Schneefräse. Enthält Explosionszeichnungen, Teilelisten und Schaltpläne zur Unterstützung bei Wartung und Reparatur.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine offizielle Reparaturanleitung und Ersatzteilliste für die Ryobi PBLSN01 18V Schneefräse. Es enthält Explosionszeichnungen der Baugruppen, eine vollständige Liste der Ersatzteile mit Teilenummern sowie einen Schaltplan. S. 1, 2, 3, 4
Wichtigste Schritte
- Identifizierung von Ersatzteilen S. 3, 5, 6
- Fehlersuche an der Elektrik S. 7
Wo es im PDF steht
- Titelseite S. 1
- Obere Baugruppe (Zeichnung) S. 2
- Obere Baugruppe (Teileliste) S. 3
- Untere Baugruppe (Zeichnung) S. 4
- Untere Baugruppe (Teileliste) S. 5
- Aufkleber (Zeichnung und Liste) S. 6
- Schaltplan S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Reparaturanleitung und Ersatzteilliste für die Ryobi PBLSN01 18V Schneefräse. Es dient als Referenz für die Identifizierung von Bauteilen, die Demontage und die Wartung des Geräts. Verwenden Sie die Explosionszeichnungen, um die Position und die Teilenummern der Komponenten zu bestimmen.
Explosionszeichnungen und Baugruppen
Die Anleitung enthält detaillierte Zeichnungen der verschiedenen Baugruppen:

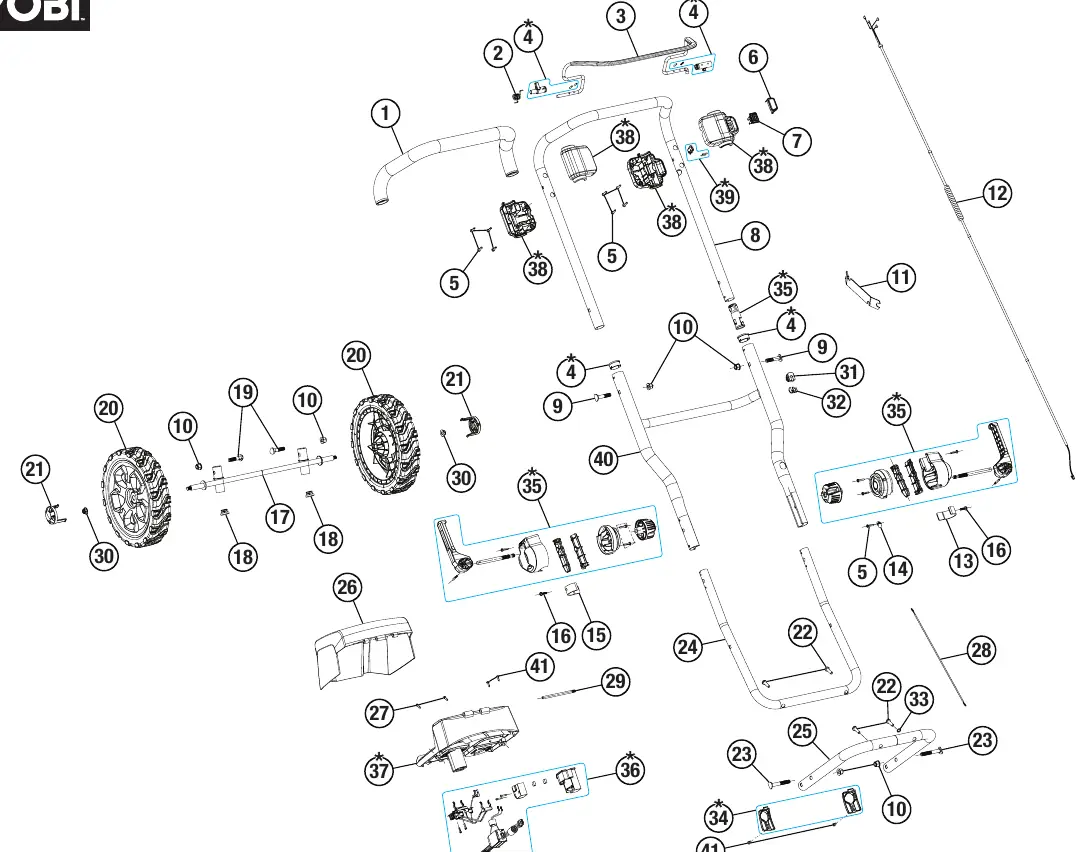

- Abbildung A (Obere Baugruppe): Zeigt den Griff, die Schalter, die Verkabelung und die oberen Gehäuseteile.

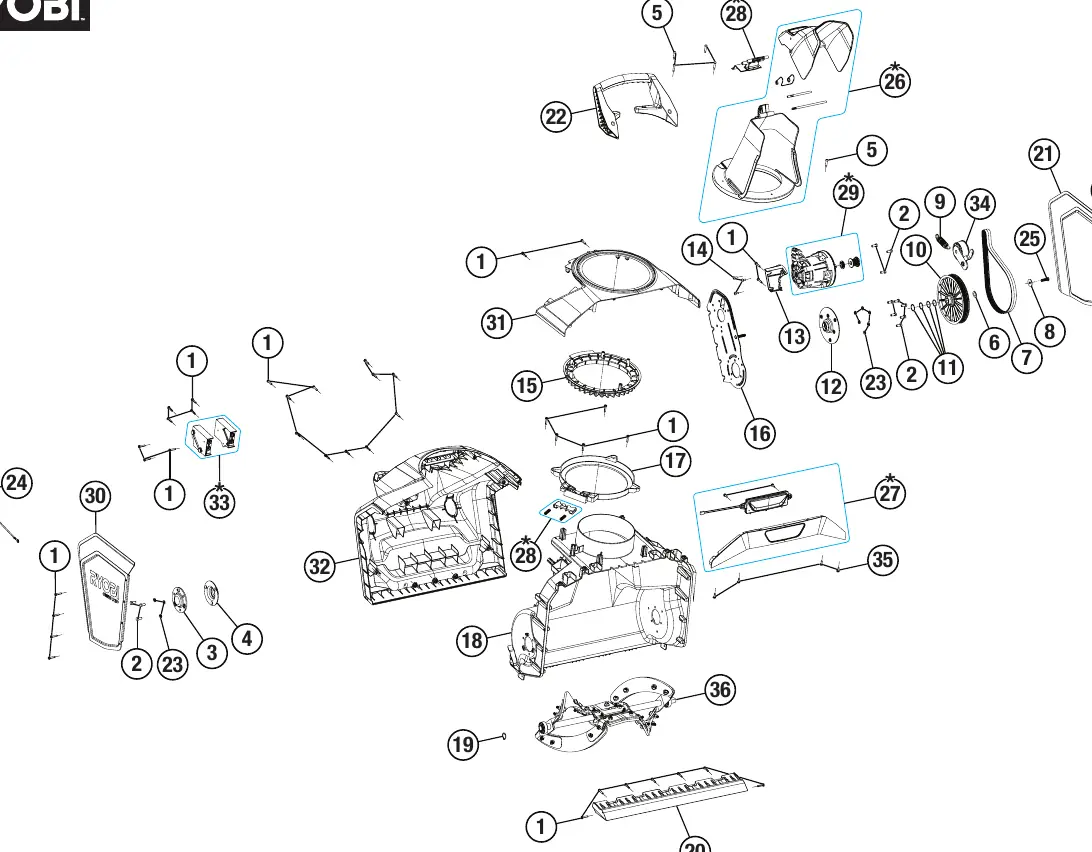

- Abbildung B (Untere Baugruppe): Zeigt das Schneckengetriebe, den Motor, die Räder und das Gehäuse.
- Abbildung C (Aufkleber): Zeigt die Positionierung der Sicherheits- und Warnaufkleber am Gerät.
Schaltplan

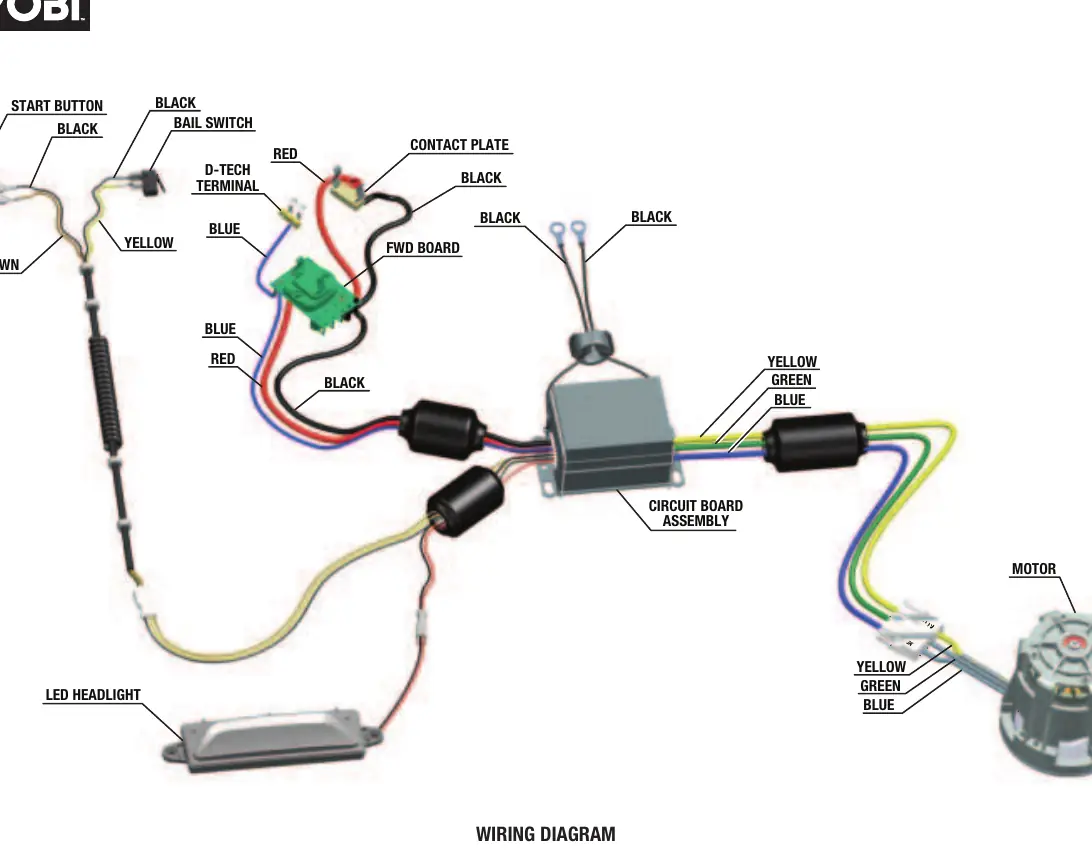

Auf Seite 7 finden Sie einen detaillierten Schaltplan, der die Verbindungen zwischen dem Startknopf, dem Sicherheitsschalter, der Steuerplatine, dem LED-Scheinwerfer und dem Motor darstellt. Dies ist hilfreich bei der Diagnose elektrischer Probleme.
Ersatzteilbestellung
Jedes Teil ist mit einer Schlüsselnummer (Key No.) und einer Teilenummer (Part No.) versehen. Wenn Sie Ersatzteile bestellen, verwenden Sie die Teilenummer aus den entsprechenden Tabellen auf den Seiten 3, 5 und 6.
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Verkabelung anhand des Schaltplans auf Seite 7, um sicherzustellen, dass alle Verbindungen zwischen Motor, Steuerplatine und Schaltern korrekt sind.
Verwenden Sie die Explosionszeichnungen (Abbildung A, B, C) und die zugehörigen Tabellen, um die korrekte Teilenummer für Ihre Bestellung zu finden.
Abbildungen und Diagramme
- Abbildung A: Detaillierte Ansicht der oberen Baugruppe inklusive Griff und Schalter.
- Abbildung B: Detaillierte Ansicht der unteren Baugruppe inklusive Motor und Schneckengetriebe.
- Abbildung C: Übersicht der Sicherheits- und Warnaufkleber.
- Schaltplan: Darstellung der elektrischen Verbindungen zwischen den Hauptkomponenten.
