Bedienungsanleitung für Husqvarna ST 143i Schneefräse

Wichtige Informationen aus der Anleitung

Diese Schneefräse ist für das Räumen von Schnee auf Feldern, Straßen, Gehwegen und Einfahrten konzipiert. Verwenden Sie das Gerät nicht an Steigungen mit mehr als 10 Grad Neigung. Vor jeder Wartung oder Reinigung muss der Sicherheitsschlüssel abgezogen und der Akku entfernt werden. Tragen Sie bei der Arbeit stets geeignete Schutzkleidung, einschließlich Augenschutz, Gehörschutz und rutschfester Sicherheitsschuhe.

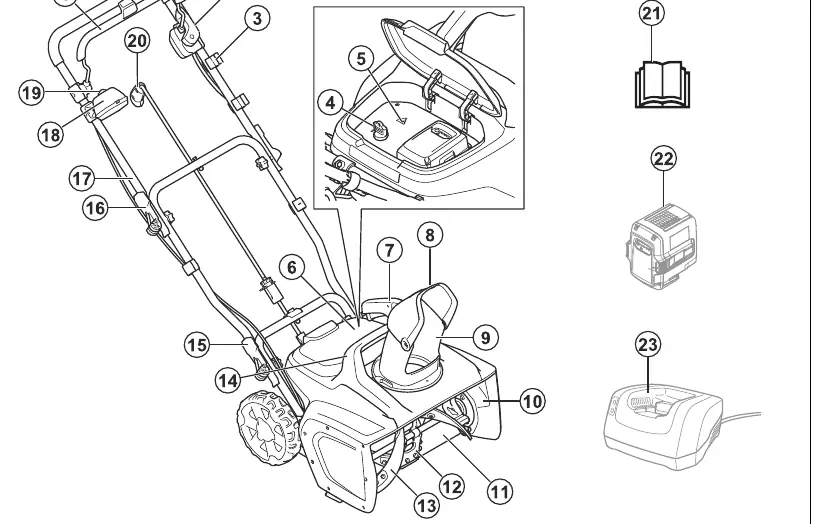

Produktübersicht

Das Gerät besteht aus folgenden Hauptkomponenten:

• Motorbremsgriff und Startsperre
• Auswurfkamin mit verstellbarem Leitblech
• Sicherheitsschlüssel und Akkufach
• Schnecke (Fräselement)
• Arbeitsleuchten

Montage

Griff montieren:

1. Betätigungsstange des Auswurfkamins von den Klammern an der Seite lösen.
2. Oberen Griff nach vorne klappen.
3. Obere Griffknöpfe nach innen drücken und ggf. festziehen.
4. Unteren Griff mit den unteren Griffknöpfen fixieren.
5. Kabel auf korrekte Führung prüfen.

Auswurfkamin montieren:

1. Kamin auf den Flansch am Schneckengehäuse setzen.
2. Kamin in Richtung Akkudeckel schieben, bis er einrastet.
3. Schraube zur Fixierung anbringen.

Betrieb

Akku einsetzen und Starten:

1. Akkudeckel öffnen und geladenen Akku einsetzen.
2. Sicherheitsschlüssel auf Position 1 drehen.
3. Startsperre drücken und Motorbremsgriff zum Lenker ziehen.

Einstellungen:

• Auswurfkamin: Über die Betätigungsstange nach links oder rechts drehen.
• Leitblech: Über den Griff am Auswurfkamin die Wurfweite anpassen.

Wartung und Reinigung

Nach jedem Einsatz sollte das Gerät von Schnee und Eis befreit werden. Reinigen Sie Kunststoffteile mit einem trockenen Tuch; verwenden Sie kein Wasser oder Hochdruckreiniger. Prüfen Sie regelmäßig die Schnecke auf Beschädigungen und stellen Sie sicher, dass alle Schrauben fest sitzen. Bei Verschleiß der Schürfleiste oder der Schneckenbeläge müssen diese ausgetauscht werden.

Fehlerbehebung

Das Gerät verfügt über eine Warnanzeige (Fehler-LED) unter der Akkudeckelabdeckung. Blinkcodes geben Aufschluss über den Fehler:

• 3-maliges Blinken: Schnecke blockiert. Sicherheitsschlüssel ziehen, Akku entfernen und Blockade (Eis/Fremdkörper) entfernen.
• 5-maliges Blinken: Motor überlastet. Mit geringerer Geschwindigkeit arbeiten.
• 10-maliges Blinken: Motorsteuerung zu heiß. Abkühlen lassen.

Technische Daten

• Motortyp: BLDC (bürstenlos) 36 V
• Motorleistung (max): 1,3 kW
• Einlassbreite: 430 mm
• Gewicht (ohne Akku): 18,5 kg
