Bedienungsanleitung für Skydance 150W 0/1-10V LED-Treiber LN-150-12-AS
Erfahren Sie, wie Sie den Skydance 150W 0/1-10V LED-Treiber LN-150-12-AS installieren und anschließen. Diese Anleitung enthält technische Daten, Verdrahtungspläne für 0/1-10V und Push-Dimming sowie wichtige Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Skydance LN-150-12-AS ist ein 150W 12V LED-Treiber mit 0/1-10V und Push-Dimming-Funktion. Er ist für den Innenbereich (IP20) konzipiert und unterstützt verschiedene Dimm-Signale. S. 1
Wichtigste Schritte
- Installation der Verdrahtung S. 5
- Dimm-Steuerung einrichten S. 5
Erste Inbetriebnahme
- Stellen Sie sicher, dass die Verkabelung korrekt ist, bevor Sie das Gerät einschalten. S. 6
Probleme und Lösungen
Abnormale Dimmfunktion
Verwenden Sie nicht gleichzeitig 0/1-10V-Signale und AC-Push-Schalter.
S. 5Wartung und Reset
- Bei Laständerungen muss das Gerät neu gestartet werden, da Hot-Plug-in nicht unterstützt wird. S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Ausgangsleistung | 150W | Maximale Nennleistung | S. 1 |
| Eingangsspannung | 220-240VAC | Betriebsspannung | S. 1 |
Wo es im PDF steht
- Produktmerkmale und Übersicht S. 1
- Technische Parameter S. 2
- Verdrahtungspläne S. 5
- Installationshinweise S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

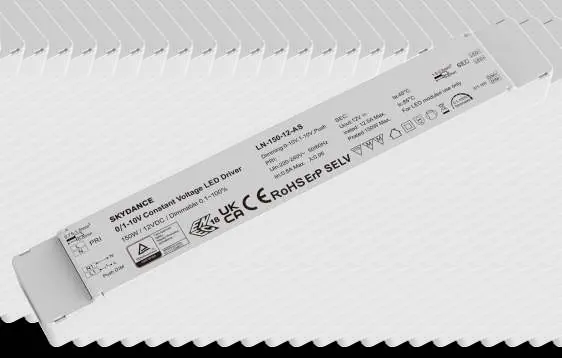

Der Skydance LN-150-12-AS ist ein 150W 12V LED-Treiber, der für den Innenbereich konzipiert ist. Er unterstützt verschiedene Dimm-Methoden, darunter 0/1-10V und Push-Dimming. Bitte beachten Sie, dass das Gerät nicht wasserdicht ist und in einer trockenen, säure- und ölfreien Umgebung installiert werden muss. Eine gleichzeitige Nutzung von 0/1-10V-Signalen und AC-Push-Schaltern wird nicht empfohlen, da dies zu Fehlfunktionen führen kann.
Produktbeschreibung
Der LED-Treiber bietet eine konstante Spannungsausgabe und ist für LED-Streifen, Hotel- oder Einzelhandelsbeleuchtung sowie Panel-Leuchten geeignet. Er zeichnet sich durch einen hohen Leistungsfaktor (PF > 0,95) und eine hohe Energieeffizienz aus.
Technische Daten
- Eingangsspannung: 220-240VAC, 50/60Hz
- Ausgangsleistung: 150W
- Ausgangsspannung: 12VDC
- Dimmbereich: 0,1-100%
- Schutzart: IP20
- Betriebstemperatur: -20°C bis 45°C
- Maximale Gehäusetemperatur (Tc): 85°C
Verdrahtung und Installation
Die Installation muss durch qualifiziertes Fachpersonal erfolgen. Stellen Sie vor dem Einschalten sicher, dass die Verkabelung korrekt ist. Verwenden Sie für den Eingang Kabel mit einem Durchmesser von 0,75-1,5mm² und für den Ausgang 1,5-2,5mm².
0/1-10V Verdrahtung
Der Treiber kann an einen 0/1-10V-Knopfdimmer oder ein 0/1-10V-Dimmsystem angeschlossen werden. Achten Sie darauf, dass bei der Verwendung mehrerer Treiber die maximale Strombelastung des Dimmers nicht überschritten wird.
AC Push-Switch Verdrahtung
Der Push-Schalter ermöglicht das Ein-/Ausschalten (kurzes Drücken) und stufenloses Dimmen (langes Drücken). Die Dimm-Speicherfunktion sorgt dafür, dass die letzte Helligkeitseinstellung nach dem Wiedereinschalten beibehalten wird.
Sicherheitshinweise
- Das Gerät unterstützt kein Hot-Plug-in. Bei Laständerungen muss das Gerät neu gestartet werden.
- Halten Sie einen Mindestabstand von 20 cm zu anderen Geräten ein, um eine ausreichende Wärmeableitung zu gewährleisten.
- Versuchen Sie bei Fehlfunktionen nicht, das Gerät selbst zu reparieren.
Herstellerinformationen
Guangzhou Skydance Co., Ltd.
Praktische Hilfe
Typische Probleme
Dimmfunktion ist abnormal
Stellen Sie sicher, dass nicht gleichzeitig 0/1-10V-Signale und AC-Push-Schalter verwendet werden.
Gerät startet nicht nach Laständerung
Das Gerät unterstützt kein Hot-Plug-in. Starten Sie das Gerät neu, indem Sie den Strom kurz unterbrechen oder die Dimm-Schnittstelle verwenden.
Vor der Verwendung
- Überprüfen Sie, ob die Eingangsspannung 220-240VAC beträgt.
- Stellen Sie sicher, dass die LED-Last 12V entspricht.
- Verwenden Sie geeignete Kabelquerschnitte (Eingang: 0,75-1,5mm², Ausgang: 1,5-2,5mm²).
- Prüfen Sie, ob die Umgebung trocken und frei von Säuren/Ölen ist.
- Stellen Sie sicher, dass ein Mindestabstand von 20 cm zu anderen Wärmequellen eingehalten wird.
Abbildungen und Diagramme
- Verdrahtungsplan 1 zeigt den Anschluss für 0/1-10V Dimmsysteme.

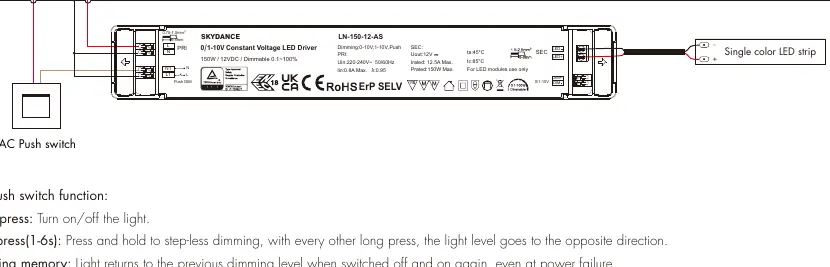

- Verdrahtungsplan 2 zeigt den Anschluss für einen AC-Push-Schalter zur manuellen Steuerung.
Modellkompatibilität
- Kompatibel mit 0-10V, 1-10V, 10V PWM und Push-Switch Dimmsignalen.
