Bedienungsanleitung für Aigostar LED-Netzteil FHYLA-Serie

Erfahren Sie alles über die Installation und den sicheren Betrieb Ihres Aigostar LED-Netzteils der FHYLA-Serie. Wichtige Sicherheitshinweise, technische Daten und Lastempfehlungen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Dieses Dokument ist die Bedienungsanleitung für die Aigostar LED-Netzteile der FHYLA-Serie. Es enthält technische Spezifikationen, Anschlussdiagramme und wichtige Sicherheitshinweise für den Betrieb. S. 1

Wichtigste Schritte

Last begrenzen S. 1
Sicherer Anschluss S. 1

Technische Daten

Parameter	Wert	Hinweis	Seiten
FHYLA100W24V	100W	Nennleistung	S. 1
FHYLA150W24V	150W	Nennleistung	S. 1
FHYLA200W24V	200W	Nennleistung	S. 1

Wo es im PDF steht

Produktübersicht und Spezifikationen S. 1, 2

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die technischen Spezifikationen und Sicherheitshinweise für die Aigostar LED-Netzteile der FHYLA-Serie. Um die Lebensdauer des Geräts zu maximieren, wird dringend empfohlen, die Last auf maximal 80 % der Nennleistung zu begrenzen.

Produktübersicht

Das Gerät verfügt über zwei Hauptanschlussbereiche:

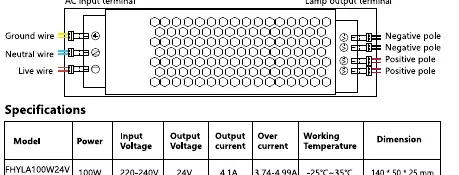

Anschlussdiagramm für AC-Eingang und Lampenausgang

AC-Eingangsklemme: Anschluss für die Stromversorgung (Erdung, Neutralleiter, Phase).
Lampenausgangsklemme: Anschluss für die LED-Beleuchtung (Minuspol, Pluspol).

Sicherheitshinweise

Betreiben Sie das Gerät nicht, während es unter Spannung steht, um Stromschläge zu vermeiden.
Vermeiden Sie den Einsatz in feuchten Umgebungen, um das Risiko von Schäden am Netzteil zu minimieren.
Bei der Verwendung mehrerer Netzteile in Parallelschaltung sollte dies so erfolgen, dass Leitungsverluste minimiert werden.

Technische Daten

Die Netzteile der Serie sind für eine Eingangsspannung von 220-240V und eine Ausgangsspannung von 24V ausgelegt. Die zulässige Arbeitstemperatur liegt zwischen -25°C und 35°C.

Praktische Hilfe

Typische Probleme

Überhitzung oder verkürzte Lebensdauer

Stellen Sie sicher, dass die angeschlossene Last 80 % der Nennleistung des Netzteils nicht überschreitet.

Risiko eines Stromschlags

Nehmen Sie keine Änderungen oder Wartungsarbeiten vor, während das Gerät unter Spannung steht.

Beschädigung durch Feuchtigkeit

Vermeiden Sie den Einsatz in feuchten Umgebungen.

Vor der Verwendung

Prüfen Sie, ob die Eingangsspannung 220-240V beträgt.
Stellen Sie sicher, dass die Last nicht mehr als 80 % der Nennleistung beträgt.
Verwenden Sie das Gerät nicht in feuchten Umgebungen.
Schalten Sie die Stromversorgung vor dem Anschließen aus.
