DEMA 0960.NANOC Leitfähigkeitsregler - Bedienungsanleitung

Wichtige Informationen aus der Anleitung

Der DEMA 0960.NANOC ist ein mikroprozessorgesteuerter Regler für Bewässerungswassersysteme. Er dient zur Automatisierung der Leitfähigkeitskontrolle und zur Steuerung von Chemikaliendosierungen oder anderen Geräten über Relaisausgänge. Vor der Installation und Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät darf nur von geschultem Personal installiert werden.

Produktbeschreibung

Der Regler bietet folgende Funktionen:

• Überwachung und Steuerung der elektrischen Leitfähigkeit (TDS) in Mikrosiemens/cm.
• Zwei mechanische Relaisausgänge (konfigurierbar als spannungsführend oder potenzialfrei).
• Eingang für einen totalisierenden Wasserzähler (Kontakt- oder Hall-Effekt-Geber).
• Eingang für Füllstandssensor (zur Deaktivierung des Dosierausgangs).
• "Force On"-Timer zur manuellen Aktivierung der Relais.
• Sieben verschiedene Timer-Typen, darunter Puls-, Recycling-, 28-Tage-, Batch-, Erinnerungs-, Post-Bleed- und With-Bleed-Timer.

Installation und Verkabelung

Sicherheitshinweise:

• Trennen Sie vor dem Öffnen des Frontpanels immer die Stromversorgung.
• Niederspannungs-Signalkabel (Sonden, Wasserzähler) dürfen nicht in Kabelkanälen mit Hochspannungskabeln (z. B. 115VAC) verlegt werden.
• Das Gerät sollte an einen eigenen, isolierten Stromkreis angeschlossen werden.
• Vermeiden Sie Montageorte mit direkter Sonneneinstrahlung, Vibrationen, Flüssigkeitsspritzern oder extremen Temperaturen (unter -17,8°C oder über 50°C).

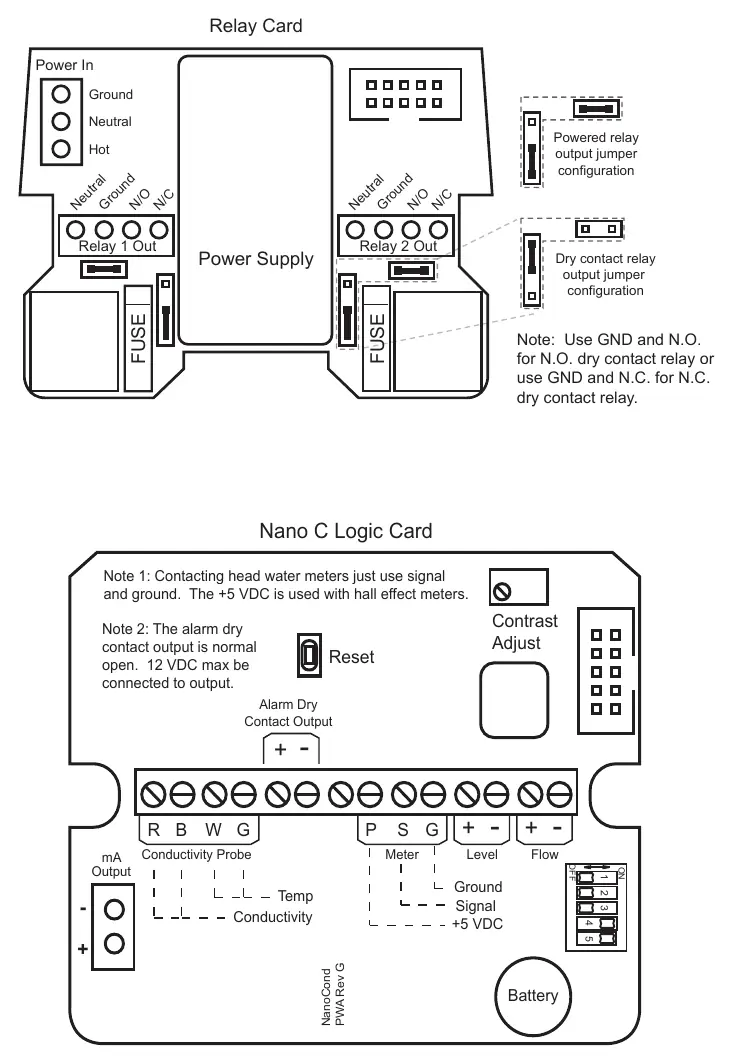

Verkabelung: Das Gerät verfügt über ein internes Netzteil für 100-240 VAC. Die Relaisausgänge sind durch eine austauschbare Sicherung geschützt. Für den Anschluss von Durchflussschaltern (0960.FS.SHORT/long) oder Pumpen (z.B. DEMA Flex Flow Model L) sind spezifische Anschlussklemmen auf der Logikkarte vorgesehen.

Bedienung

Das Gerät verfügt über drei Betriebsmodi:

• Run: Normalbetrieb, Anzeige der Systemwerte.
• Menu: Anpassung von Einstellungen und Messwerten.
• Force: Manuelle Aktivierung der Relais.

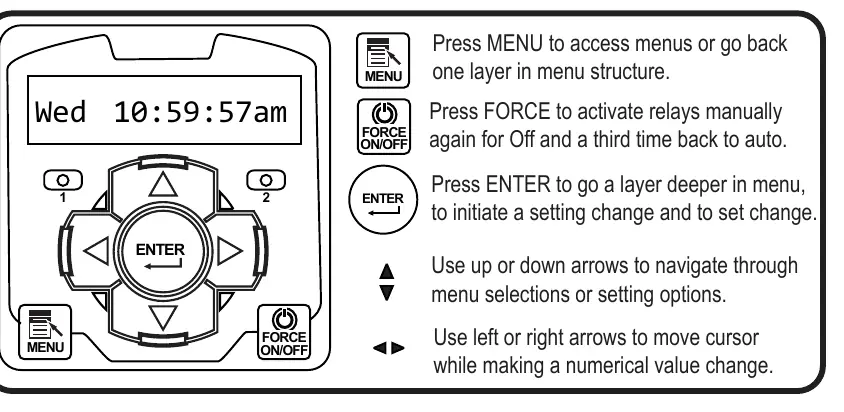

Die Navigation erfolgt über das Tastenfeld (MENU, FORCE ON/OFF, ENTER, Pfeiltasten). Das Gerät kehrt automatisch in den Run-Modus zurück, wenn drei Minuten lang keine Taste gedrückt wird.

Leitfähigkeitsmessung und Kalibrierung

Es stehen drei Messmethoden zur Verfügung: Kontinuierlich, Zeitgesteuerte Probenahme (Timed Sampling) und Probenahme mit Haltezeit (Sample and Hold). Die Kalibrierung sollte bei kontinuierlichen Systemen in einem stetigen Wasserstrom ohne Luftblasen erfolgen. Bei zeitgesteuerten Methoden muss das Relais während der Kalibrierung manuell in den Probenahme-Modus gezwungen werden.

Wartung

Die einzige erforderliche Wartung ist die regelmäßige Reinigung der Elektrode. Bei Verschmutzung oder Ablagerungen (z.B. Kalk) sollte die Elektrode mit einem milden Reinigungsmittel oder einer milden Säurelösung gereinigt werden. Nach der Reinigung muss das Gerät neu kalibriert werden.

Kontakt

DEMA Eng, 10020 Big Bend Blvd., St. Louis, MO 63122, Telefon: 800-325-3362, Website: www.demaeng.com
