Bedienungsanleitung Singer 14SH644 & 14SH654 Overlock-Nähmaschine

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung richtet sich an Benutzer der Singer 14SH644 und 14SH654 Overlock-Nähmaschinen. Sie enthält grundlegende Sicherheitsvorkehrungen, wie das Trennen der Stromversorgung bei Wartungsarbeiten oder Nadelwechseln. Die Maschine ist ausschließlich für den Hausgebrauch bestimmt.

Geräteübersicht

Die Maschine verfügt über verschiedene Bedienelemente, darunter Fadenspannungsscheiben (farbcodiert), Stichlängenregler, Handrad, Differentialtransporthebel und eine abnehmbare Stoffplatte für Freiarmnähen.

Vorbereitung und Einfädeln

Das Einfädeln erfolgt nach einem spezifischen Farbcode, der im Inneren der Greiferabdeckung abgebildet ist:

• Orange: Oberer Greifer
• Gelb: Unterer Greifer
• Grün: Rechte Nadel
• Blau: Linke Nadel

Verwenden Sie die mitgelieferte Pinzette, um das Einfädeln zu erleichtern. Achten Sie darauf, die Fäden in der richtigen Reihenfolge (1 bis 4) einzufädeln.

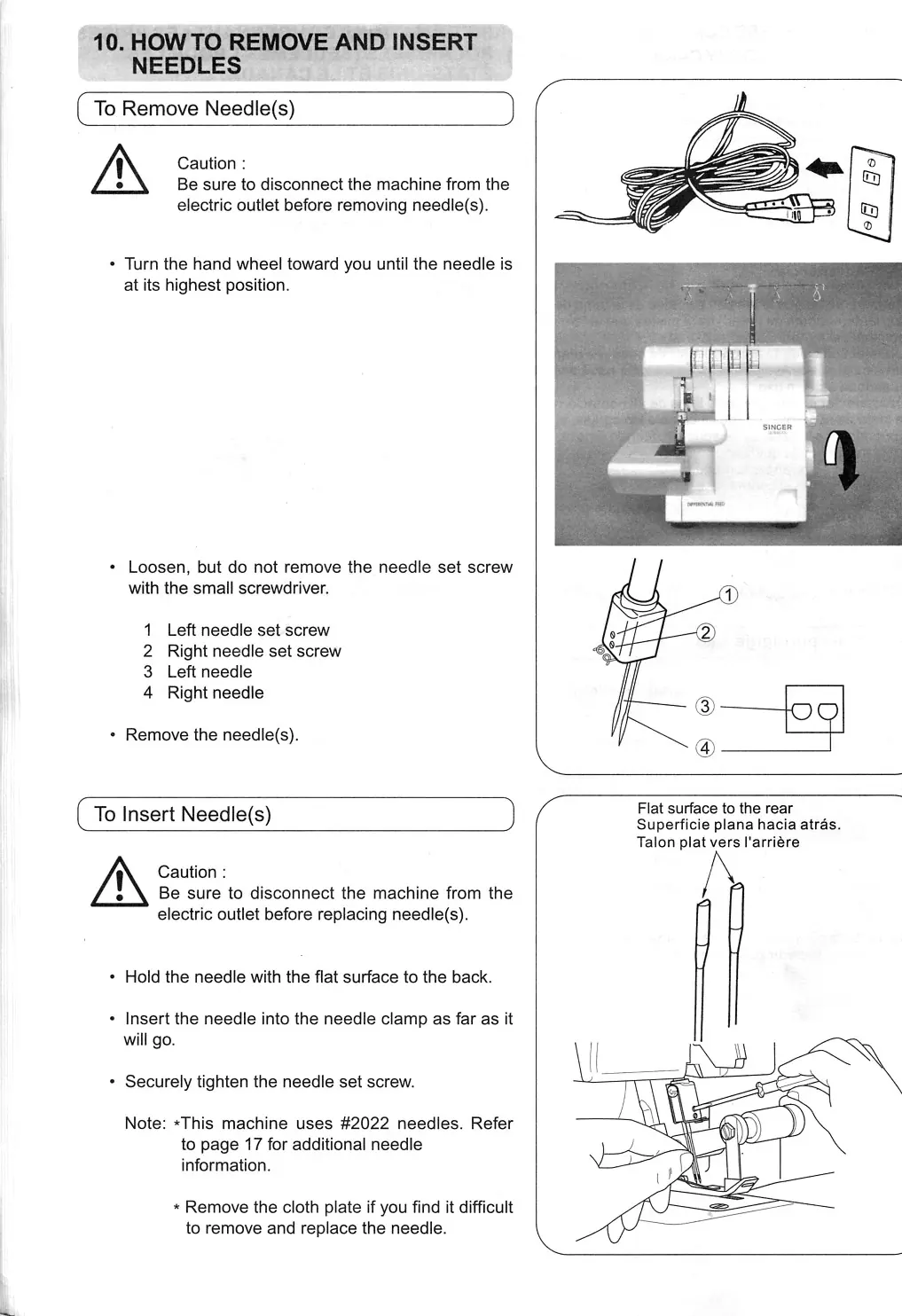

Nadelwechsel

Um die Nadel zu wechseln, schalten Sie die Maschine aus und ziehen Sie den Netzstecker. Drehen Sie das Handrad, bis die Nadel in der höchsten Position steht. Lösen Sie die Nadelhalteschraube, entfernen Sie die alte Nadel und setzen Sie die neue Nadel mit der flachen Seite nach hinten bis zum Anschlag ein. Ziehen Sie die Schraube fest. Verwenden Sie ausschließlich Singer Nadeln des Typs #2022.

Sticheinstellungen

Die Maschine bietet verschiedene Möglichkeiten zur Anpassung des Stichbildes:

• Stichlänge: Einstellbar über den Stichlängenregler (Standard 3 mm).
• Stichbreite: Anpassbar durch Änderung der Nadelposition oder den Breitenverstellknopf.
• Differentialtransport: Ermöglicht das Dehnen oder Einhalten des Stoffes. Einstellung 1.0 ist der Standardwert. Werte unter 1.0 werden für geraffte Nähte, Werte über 1.0 für dehnbare Stoffe verwendet.

Wartung und Pflege

Aufgrund der hohen Geschwindigkeit und der Schneidfunktion erfordert die Overlock regelmäßige Wartung:

• Reinigung: Entfernen Sie regelmäßig Flusen aus dem Greifer- und Messerbereich mit einer trockenen Bürste.
• Ölen: Ölen Sie die markierten Punkte regelmäßig mit speziellem Nähmaschinenöl.

Fehlerbehebung

Bei Problemen wie Stoffstau, unregelmäßigen Stichen oder Fadenbruch prüfen Sie zuerst die Fadenspannung, die Einfädelreihenfolge und den Zustand der Nadel. Stellen Sie sicher, dass die Greiferabdeckung vor dem Nähen vollständig geschlossen ist.
