Ersatzteilliste für Singer 14T970C Nähmaschine

Wichtige Informationen aus der Ersatzteilliste

Dieses Dokument ist eine umfassende Ersatzteilliste für die Singer 14T970C. Es enthält detaillierte Explosionszeichnungen und tabellarische Auflistungen aller Komponenten, die für die Wartung und Reparatur der Maschine erforderlich sind.

Aufbau der Dokumentation

Die Anleitung ist in verschiedene Baugruppen unterteilt, die jeweils mit einem Buchstaben (A bis O) gekennzeichnet sind. Jede Baugruppe besteht aus einer Explosionszeichnung, die die Position der Teile zeigt, und einer zugehörigen Tabelle mit der Teilenummer und Beschreibung.

Verwendung der Teilelisten

Um ein Ersatzteil zu identifizieren, gehen Sie wie folgt vor:

• Suchen Sie in den Explosionszeichnungen nach dem entsprechenden Bauteil.
• Notieren Sie die Nummer, die auf das Bauteil in der Zeichnung verweist.
• Suchen Sie diese Nummer in der zugehörigen Tabelle auf der gegenüberliegenden Seite.
• Verwenden Sie die dort aufgeführte "PART NO." (Teilenummer) für die Bestellung oder Suche nach Ersatzteilen.

Wichtige Baugruppen

Das Dokument deckt alle wesentlichen Bereiche der Maschine ab, darunter:

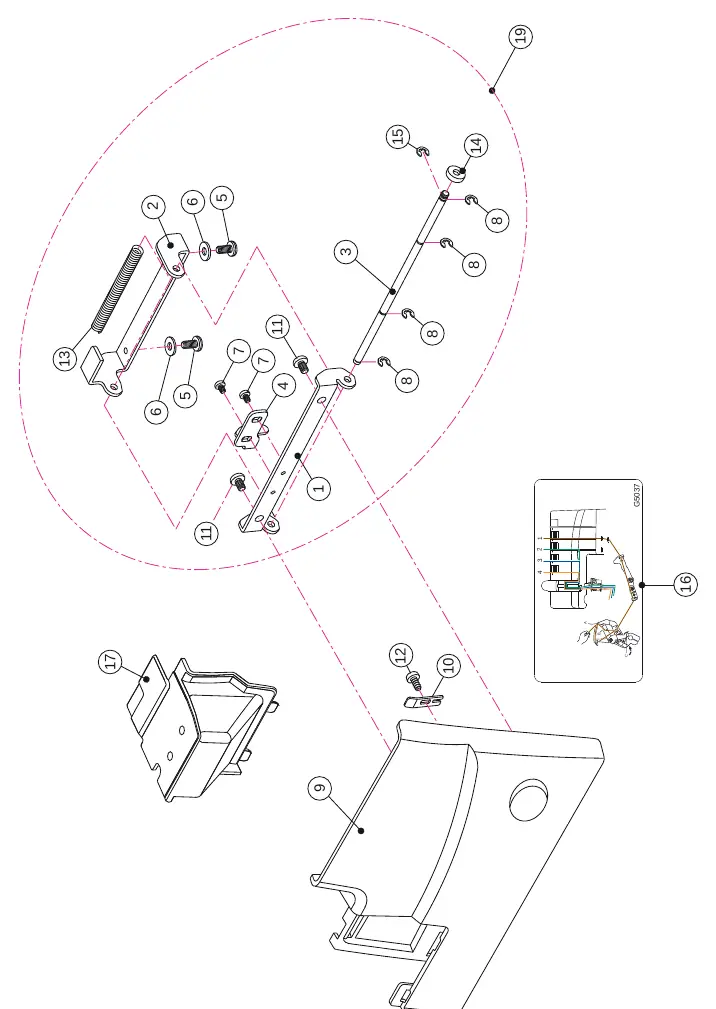

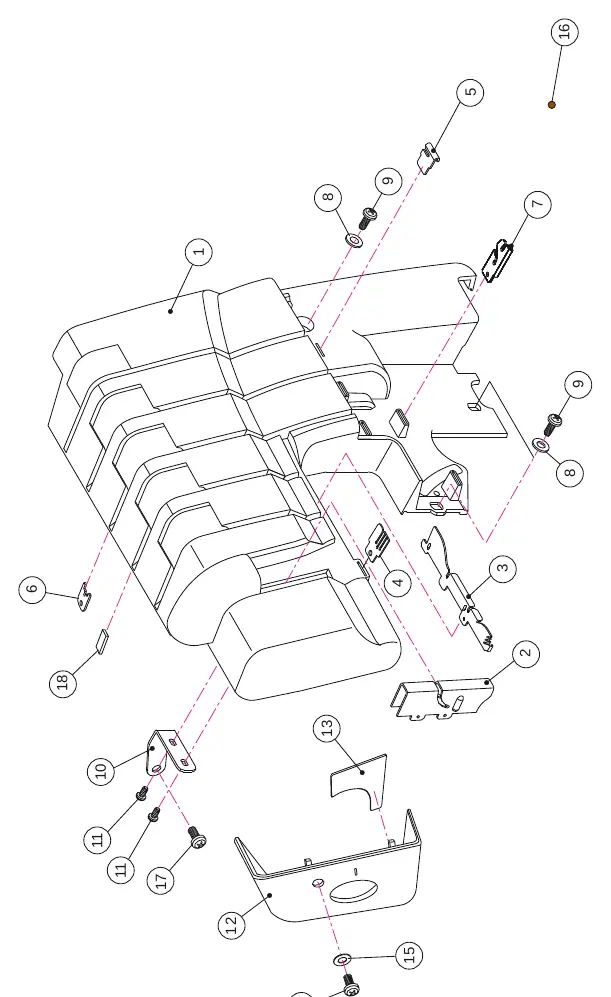

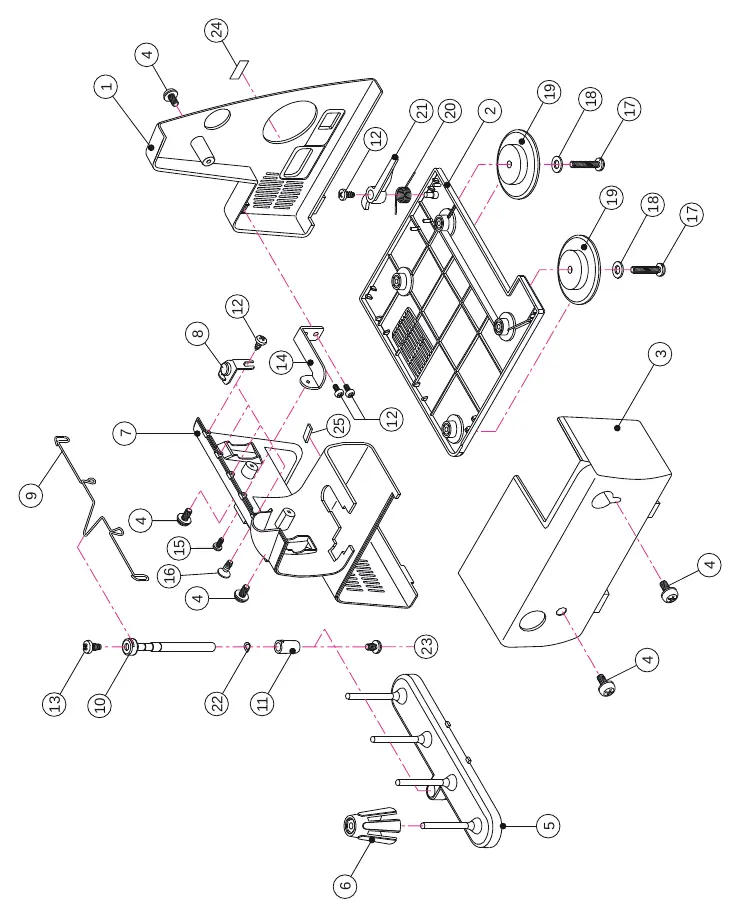

• Gehäuse und Abdeckungen (A, C, D)

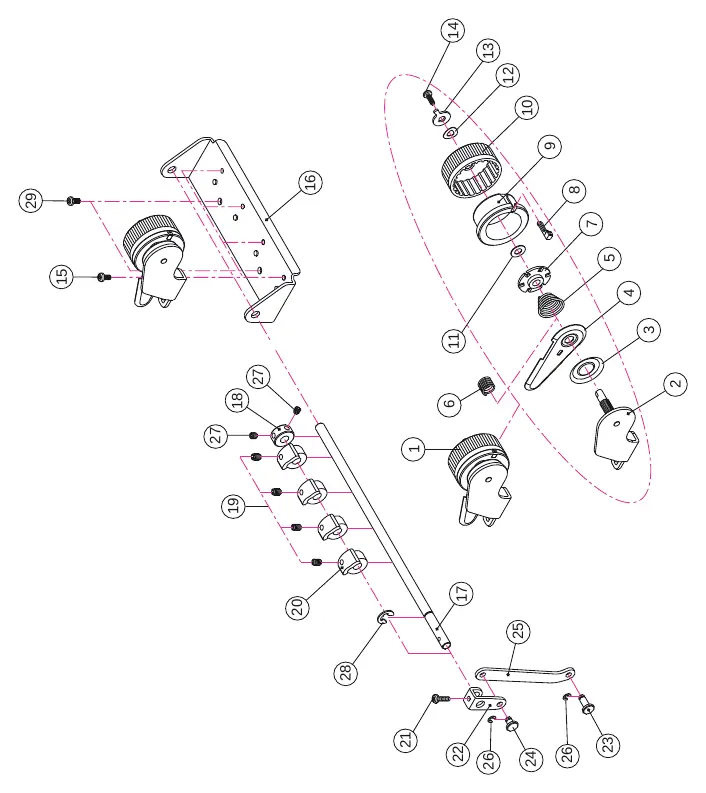

• Spannungseinheiten (B)
• Hauptwelle und Greiferantrieb (G)
• Nadelstangenmechanismus (H, J)
• Transportmechanismus (K, L)
• Motor und elektrische Komponenten (N)
• Zubehör (O)
