Bedienungsanleitung für Singer Nähmaschine 12K221, 12K222, 12K223, 12K224, 12K225
Umfassender Leitfaden für die Singer Nähmaschinen der Serie 12K. Erfahren Sie alles über die Bedienung, das Einfädeln, die Wartung, das Ölen der Maschine sowie die korrekte Einstellung der Fadenspannung und Mechanik.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Singer Nähmaschinen der Serie 12K (Modelle 12K221 bis 12K225). Die empfohlene Höchstgeschwindigkeit für diese Maschinen beträgt 600 U/min. Achten Sie bei der Wahl der Nadeln auf die korrekte Katalognummer (4401 für die meisten Modelle, 3303 für 12K225) und die passende Größe für das verwendete Garn.
Modellübersicht
Die Modelle unterscheiden sich in ihrer Ausstattung:
- 12K221: Standardmodell mit hohem Arm, flachem Bett und horizontalem Greifer.
- 12K222: Wie 12K221, jedoch mit zusätzlichem Kniehebel für den Polsterhalter.
- 12K223: Speziell für das Heften von Schulterpolstern, montiert auf einem Eisenständer.
- 12K224: Zylinderbett-Modell für das Heften von Mänteln und Polstern.
- 12K225: Ähnlich wie 12K221, jedoch mit größerem Abstand unter dem Nadelabstreifer (5/8 Zoll).
Wartung und Schmierung
Bei kontinuierlichem Gebrauch sollten die Maschinen mindestens zweimal täglich geölt werden. Verwenden Sie nur Singer-Nähmaschinenöl (Typ B oder D). Ölen Sie alle Stellen, die durch Pfeile in den Abbildungen markiert sind. Wenn die Maschine nach längerem Stillstand schwergängig läuft, verwenden Sie etwas Paraffin oder Benzin an den Schmierstellen, lassen Sie die Maschine kurz laufen und ölen Sie sie anschließend erneut.
Einfädeln und Spulen
Spulen: Setzen Sie die Spule auf den Spuler. Führen Sie den Faden durch die Führung in der Spannungsbrücke und wickeln Sie ihn einige Male um die Spule. Drücken Sie den Spuler gegen den Riemen. Die Spulmenge kann über die Schraube B reguliert werden.
Einfädeln: Platzieren Sie die Garnrolle auf dem Halter. Führen Sie den Faden durch die Führung 2, um den Halter 4, zwischen die Spannungsscheiben 5, um den Fadenregler 6, über die Führung 7, in die Reglerfeder 8, durch den Fadenhebel 9 und schließlich durch die Führungen 10 und 11 zum Nadelöhr 12.
Fadenspannung einstellen
Die Nadel- und Unterfadenspannung sollte so eingestellt sein, dass die Verschlingung in der Mitte des Materials liegt. Eine zu straffe oder zu lockere Spannung führt zu unsauberen Stichen. Die Oberfadenspannung wird durch die Rändelmutter an der Vorderseite der Spannungsscheiben reguliert. Die Unterfadenspannung wird über die Schraube an der Spulenkapsel eingestellt.
Technische Einstellungen
Die Anleitung enthält detaillierte Schritte für Fachpersonal zur Justierung der Mechanik, einschließlich:
- Einstellung des Fadenreglers.
- Einstellung der Nadelstange und des Greifer-Timings.
- Justierung der Stopp-Bewegung (Stop Motion).

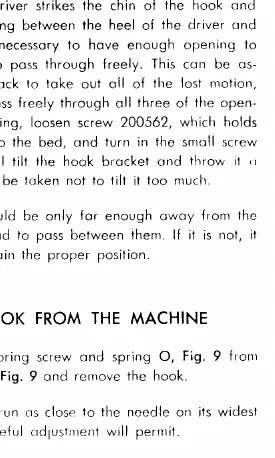

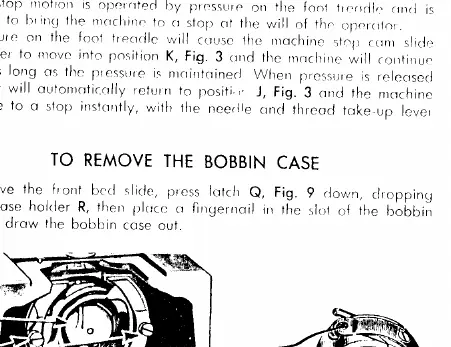

- Entfernen und Einsetzen der Spulenkapsel und des Greifers.
Herstellerinformationen
SINGER
Praktische Hilfe
Typische Probleme
Maschine läuft schwergängig
Maschine reinigen und ölen. Bei langem Stillstand kurz mit Paraffin oder Benzin spülen, dann neu ölen.
Faden wickelt sich ungleichmäßig auf die Spule
Schraube A an der Spannungsbrücke lösen und die Halterung nach rechts oder links verschieben.
Stichbild ist unsauber (zu straff/locker)
Fadenspannung an der Rändelmutter (Oberfaden) oder an der Schraube der Spulenkapsel (Unterfaden) anpassen.
Vor der Verwendung
- Prüfen Sie, ob die Nadelgröße zum verwendeten Garn passt.
- Stellen Sie sicher, dass die Maschine an allen markierten Punkten geölt ist.
- Überprüfen Sie, ob der Faden korrekt durch alle Führungen und den Fadenregler läuft.
- Stellen Sie sicher, dass die Spulenkapsel fest sitzt und korrekt eingerastet ist.
Technische Daten in der Praxis
- Höchstgeschwindigkeit
- 600 U/min (Umdrehungen pro Minute).
- Nadelkatalog 4401
- Verwendbar für Modelle 12K221, 12K222, 12K223, 12K224.
- Nadelkatalog 3303
- Verwendbar für Modell 12K225.
Abbildungen und Diagramme
- Fig. 3-6: Zeigen die Schmierstellen (Oiling Points) an der Vorder-, Rück- und Unterseite der Maschine.
- Fig. 8: Detaillierte Nummerierung des Einfädelwegs für den Oberfaden.
- Fig. 12-14: Veranschaulichung der korrekten Fadenspannung im Vergleich zu zu straffer oder zu lockerer Spannung.
Modellkompatibilität
- Modell 12K225 hat einen größeren Abstand unter dem Nadelabstreifer (5/8 Zoll) im Vergleich zu den anderen Modellen.
