Ersatzteilliste für Nähmaschine Singer 154W100
Detaillierte Ersatzteilliste und Explosionszeichnungen für die Singer 154W100 Nähmaschine. Diese Anleitung hilft bei der Identifizierung, Auswahl und Bestellung von Bauteilen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine umfassende Ersatzteilliste für die Nähmaschine Singer 154W100. Es enthält keine Bedienungsanleitung, sondern dient ausschließlich der Identifizierung, Auswahl und Bestellung von Ersatzteilen. Die Liste enthält detaillierte Explosionszeichnungen der verschiedenen Baugruppen.
Anleitung zur Bestellung von Ersatzteilen
- Verwenden Sie für Bestellungen ausschließlich die Teilenummer aus der ersten Spalte der Liste.
- Die auf dem Teil eingestanzte Nummer ist in der Regel die Teilenummer des Einzelteils.
- Kombinationen von Teilen haben eine spezifische Nummer, die auch dann verwendet werden muss, wenn sie nicht auf dem Teil selbst eingestanzt ist.
- Beachten Sie die Buchstaben hinter einigen Nummern, die die Oberflächenbeschaffenheit angeben (z.B. A für gehärtet, poliert, vernickelt). Diese Buchstaben müssen bei der Bestellung zwingend angegeben werden.
- Teile, die mit einem Sternchen (*) markiert sind, werden nur bei Reparaturen im Werk geliefert.
Aufbau der Ersatzteilliste
Die Liste ist in verschiedene Baugruppen unterteilt. Die Zahlen in der zweiten Spalte (Plate) verweisen auf die entsprechende Explosionszeichnung, in der das Teil dargestellt ist. Wenn mehrere Nummern über einem Schnitt stehen, bedeutet dies, dass der Unterschied zwischen diesen Teilen in der Abbildung nicht sichtbar ist.
Übersicht der Baugruppen
Die Ersatzteilliste deckt alle wesentlichen Komponenten der Maschine ab, darunter:
- Arm und Gehäuse

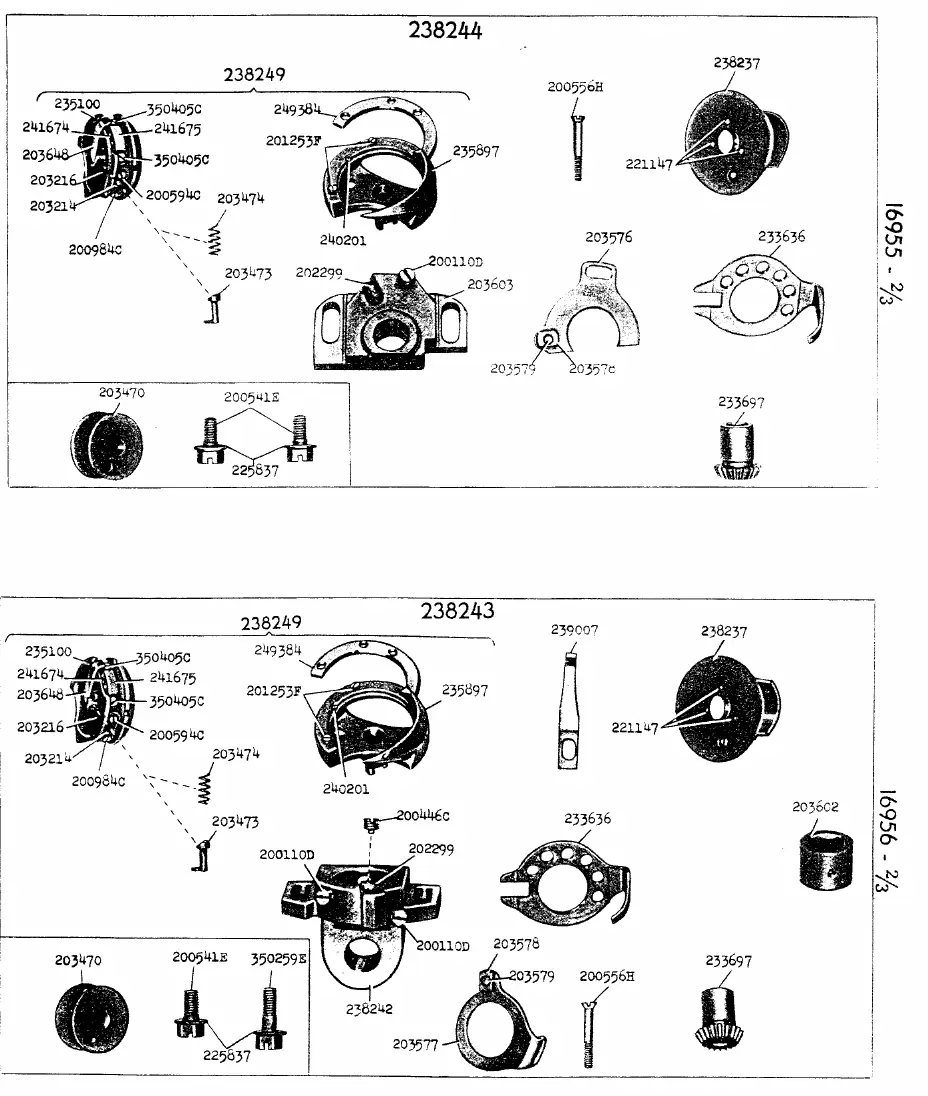

- Greifer (Hook) und Spulenkapsel

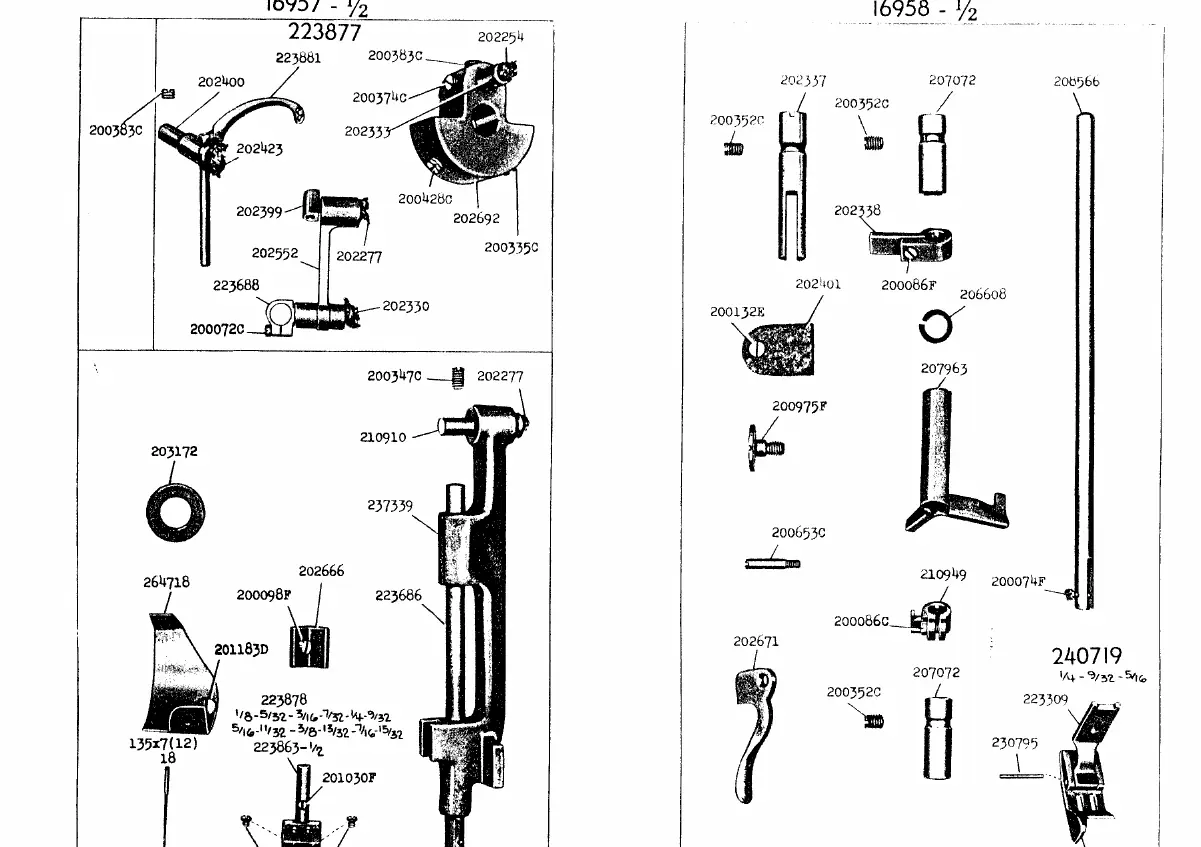

- Nadelstange und Antrieb
- Transporteur (Feed Dog) und Regulierungsmechanismen
- Fadenabzug und Spannvorrichtungen
- Zubehör wie Spuler und Fadenabwickler
Herstellerinformationen
SINGER
Praktische Hilfe
Typische Probleme
Unklare Identifikation eines Teils
Suchen Sie die Baugruppe im Inhaltsverzeichnis und vergleichen Sie das physische Teil mit der entsprechenden Explosionszeichnung (Plate).
Bestellung des falschen Teils
Verwenden Sie immer die exakte Teilenummer aus der ersten Spalte und achten Sie auf die Buchstaben-Suffixe für die Oberflächenbeschaffenheit.
Vor der Verwendung
- Identifizieren Sie die Baugruppe anhand des Inhaltsverzeichnisses.
- Suchen Sie die entsprechende Explosionszeichnung (Plate).
- Notieren Sie die vollständige Teilenummer inklusive eventueller Buchstaben-Suffixe.
- Prüfen Sie, ob das Teil als Einzelteil oder als Kombination geliefert wird.
Technische Daten in der Praxis
- Finish-Buchstaben
- Geben die Oberflächenbeschaffenheit an (z.B. A = gehärtet, poliert, vernickelt).
Abbildungen und Diagramme

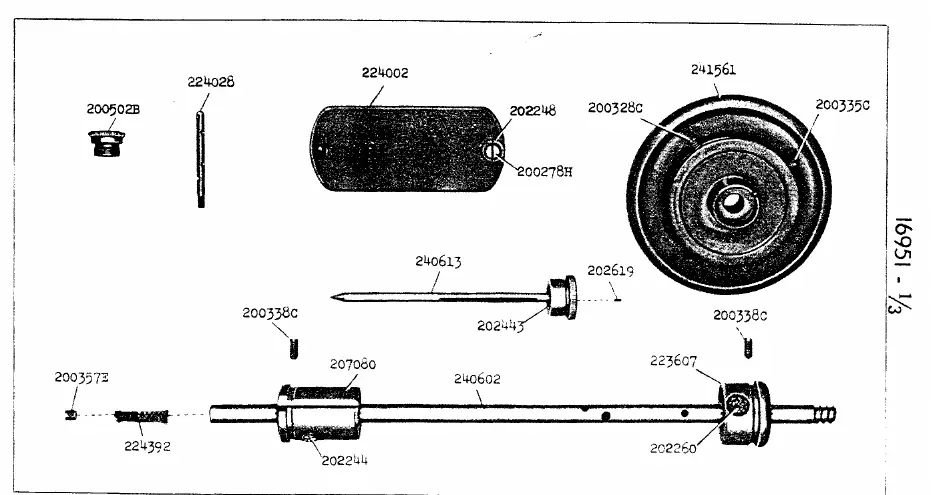

- Die Explosionszeichnungen zeigen die Montageposition der Teile.
- Pfeile und Linien verdeutlichen die Zusammengehörigkeit von Schrauben, Unterlegscheiben und Bauteilen.
Modellkompatibilität

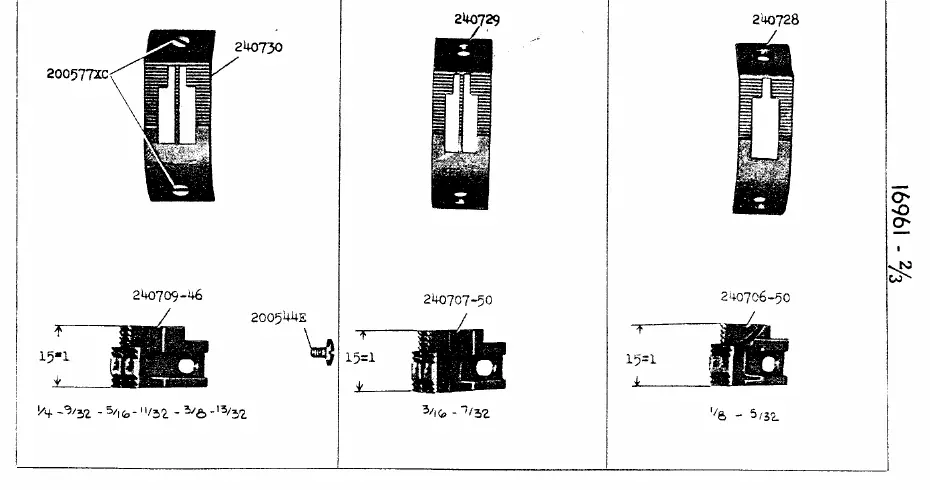

- Einige Teile sind spezifisch für bestimmte Stichlängen oder Nadelabstände.
- Achten Sie auf die Angaben zu Nadelgrößen und Stichabständen in den Beschreibungen der Teile.
