Bedienungsanleitung für Singer Nähmaschinen 144w204 und 144w304

Schnellstart-Anleitung und technisches Handbuch für die Singer Nähmaschinen-Modelle 144w204 und 144w304. Enthält Anweisungen zu Schmierung, Nadeleinstellung, Fadenspannung, Stichlängenregulierung und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Teileübersicht des Geräts mit Markierungen Seite 5 Ölpunkte an der Vorderseite der Maschine Seite 6 Einfädelweg der Nadel Seite 12 Einstellmechanismen für die Stichlänge Seite 14 Einstellung des Greifersattels Seite 20 Timing-Platte und Timing-Halsband Seite 23

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für den Betrieb und die Einstellung der Singer Nähmaschinen 144w204 und 144w304. Die Maschinen sind für industrielle Anwendungen wie Polsterarbeiten, Zelte und Automobilverkleidungen konzipiert. Die empfohlene Höchstgeschwindigkeit beträgt 1500 Umdrehungen pro Minute. Verwenden Sie ausschließlich Singer-Originalteile, -Nadeln und die empfohlenen Schmiermittel (Typ B oder D), um die Lebensdauer der Maschine zu gewährleisten.

Beschreibung der Maschinen

Die 144w204 ist eine Einnadel-Doppelsteppstichmaschine mit kombiniertem Transport und hochhubigen alternierenden Füßen. Sie verfügt über einen Arbeitsraum von 20 Zoll rechts von der Nadelstange. Die 144w304 ist eine Langarm-Variante mit einem Arbeitsraum von 30 Zoll, ansonsten baugleich.

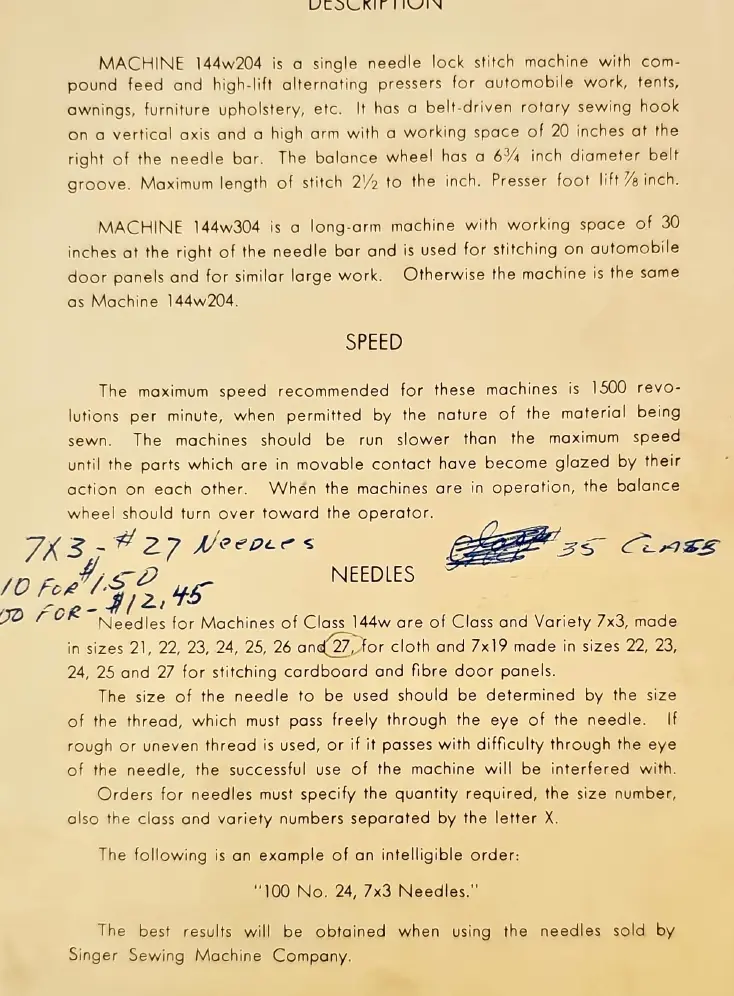

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen

Schmierung

Die Maschine muss bei kontinuierlichem Betrieb mindestens zweimal täglich geölt werden. Verwenden Sie nur Singer-Öle Typ B oder D. Ölen Sie alle durch Pfeile in den Abbildungen (Fig. 2, 3, 4, 5, 10, 27) gekennzeichneten Stellen. Geben Sie zudem viermal täglich einige Tropfen Öl auf das Filzpolster im Spulengehäuse.

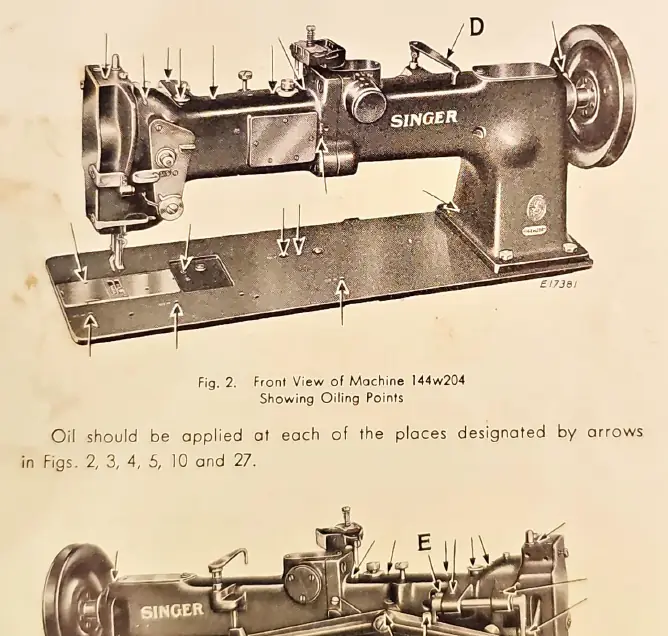

Ölpunkte an der Vorderseite der Maschine
Ölpunkte an der Vorderseite der Maschine

Nadeln und Faden

Verwenden Sie Nadeln der Klasse 7x3 (Größen 21-27) für Stoffe oder 7x19 (Größen 22-27) für Karton und Faserplatten. Achten Sie darauf, dass der Faden frei durch das Nadelöhr gleitet. Verwenden Sie für die Nadel Linksdrehung-Faden.

Bedienung

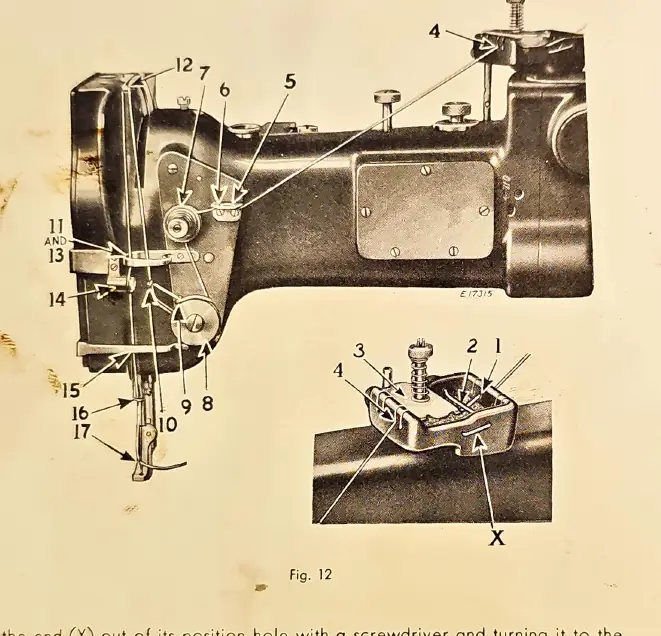

Einfädelweg der Nadel
Einfädelweg der Nadel

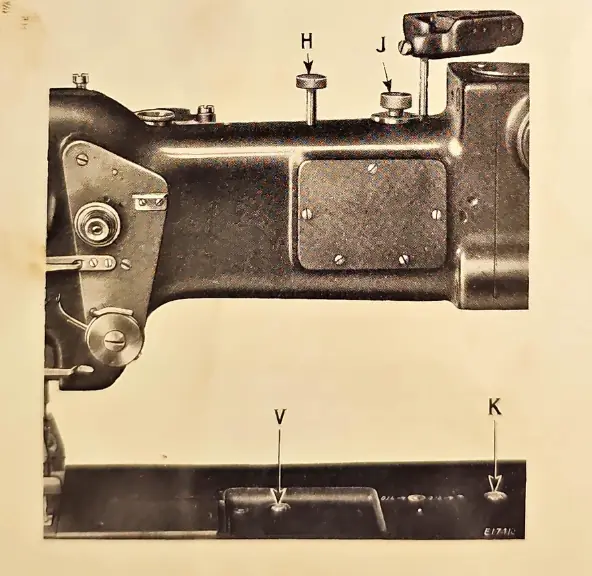

Einstellmechanismen für die Stichlänge
Einstellmechanismen für die Stichlänge
  • Spulen: Der Spuler stoppt automatisch, wenn die Spule voll ist. Die Spulmenge kann über die Schraube (B) reguliert werden.
  • Einfädeln: Folgen Sie dem detaillierten Pfad durch die Öler, Spannscheiben, Fadenanzugsfeder und Nadelstange gemäß Abbildung 12.
  • Stichlänge: Die Einstellung erfordert das gleichzeitige Drücken des Kolbens (J) und des Knopfes (K). Drehen Sie das Handrad, um die Länge anzupassen.
  • Fadenspannung: Die Oberfadenspannung wird über die Rändelmutter (Q) reguliert, die Unterfadenspannung über die Schraube am Spulengehäuse.

Wartung und Justierung

Die Anleitung enthält detaillierte Schritte für fortgeschrittene Einstellungen:

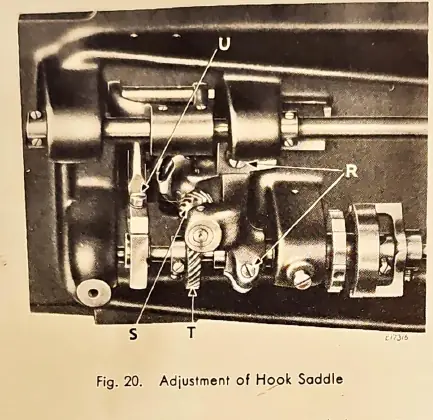

Einstellung des Greifersattels
Einstellung des Greifersattels

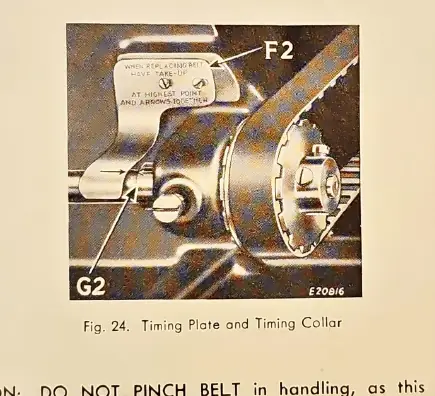

Timing-Platte und Timing-Halsband
Timing-Platte und Timing-Halsband
  • Nadelstange: Einstellung der Nadelstangenhöhe anhand der Markierungen.
  • Greifer: Timing des Greifers zum Nadelhub und Einstellung des Abstands zur Nadel.
  • Sicherheitskupplung: Zur Vermeidung von Schäden bei Überlastung.
  • Transporteur: Höheneinstellung des Transporteurs.

Herstellerinformationen

SINGER

Markenprofil
Herstellerwebsite https://www.singer.com Support https://www.singer.com/support Herstellerhandbücher https://www.singer.com/support/manuals

Praktische Hilfe

Typische Probleme

Faden reißt oder Schlaufenbildung

Überprüfen Sie die Fadenspannung (Nadel- und Spulenfaden) und die korrekte Nadeleinfädelung gemäß Abbildung 12.

Stichlänge lässt sich nicht ändern

Stellen Sie sicher, dass sowohl der Knopf (K) als auch der Kolben (J) vollständig gedrückt sind, bevor Sie das Handrad drehen.

Maschine blockiert

Überprüfen Sie die Sicherheitskupplung und entfernen Sie Materialreste aus dem Greiferbereich.

Vor der Verwendung

  • Maschine gründlich reinigen und ölen.
  • Korrekte Nadel (7x3 oder 7x19) für das Material wählen.
  • Fadenspannung prüfen.
  • Sicherstellen, dass das Handrad sich zum Bediener hin dreht.
  • Spule korrekt einlegen und Faden durch den Schlitz führen.

Technische Daten in der Praxis

Maximale Geschwindigkeit
1500 Umdrehungen pro Minute (je nach Material).

Abbildungen und Diagramme

  • Fig. 2 & 3: Ölpunkte an der Vorder- und Rückseite der Maschine.
  • Fig. 12: Detaillierter Einfädelweg für den Oberfaden.
  • Fig. 14: Einstellmechanismen für die Stichlänge.
  • Fig. 20: Einstellung des Greifersattels.

Modellkompatibilität

  • Nur Singer-Originalteile und -Nadeln verwenden.
  • Verwenden Sie nur Singer-Öle Typ B oder D.
  • Nicht für andere als die genannten Nadelklassen geeignet.
