Installationsanleitung für Security Brands 14-RTE433 Wireless Exit Button Kit

Schnellstartanleitung für das Security Brands 14-RTE433 Wireless Exit Button Kit. Enthält Anweisungen zur Montage, Verkabelung, Kopplung des Transceivers und Fehlerbehebung bei Reichweiten- oder Torproblemen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Einrichtungsanweisungen für das Security Brands 14-RTE433 Wireless Exit Button Kit. Das System besteht aus einer RTE-Einheit (Exit-Button) und einem Transceiver. Wichtige Voraussetzungen sind eine 12-24 VAC/DC Stromversorgung und die Montage des Transceivers in einem wetterfesten Gehäuse, da dieser selbst nicht wetterfest ist.

Lieferumfang und Komponenten

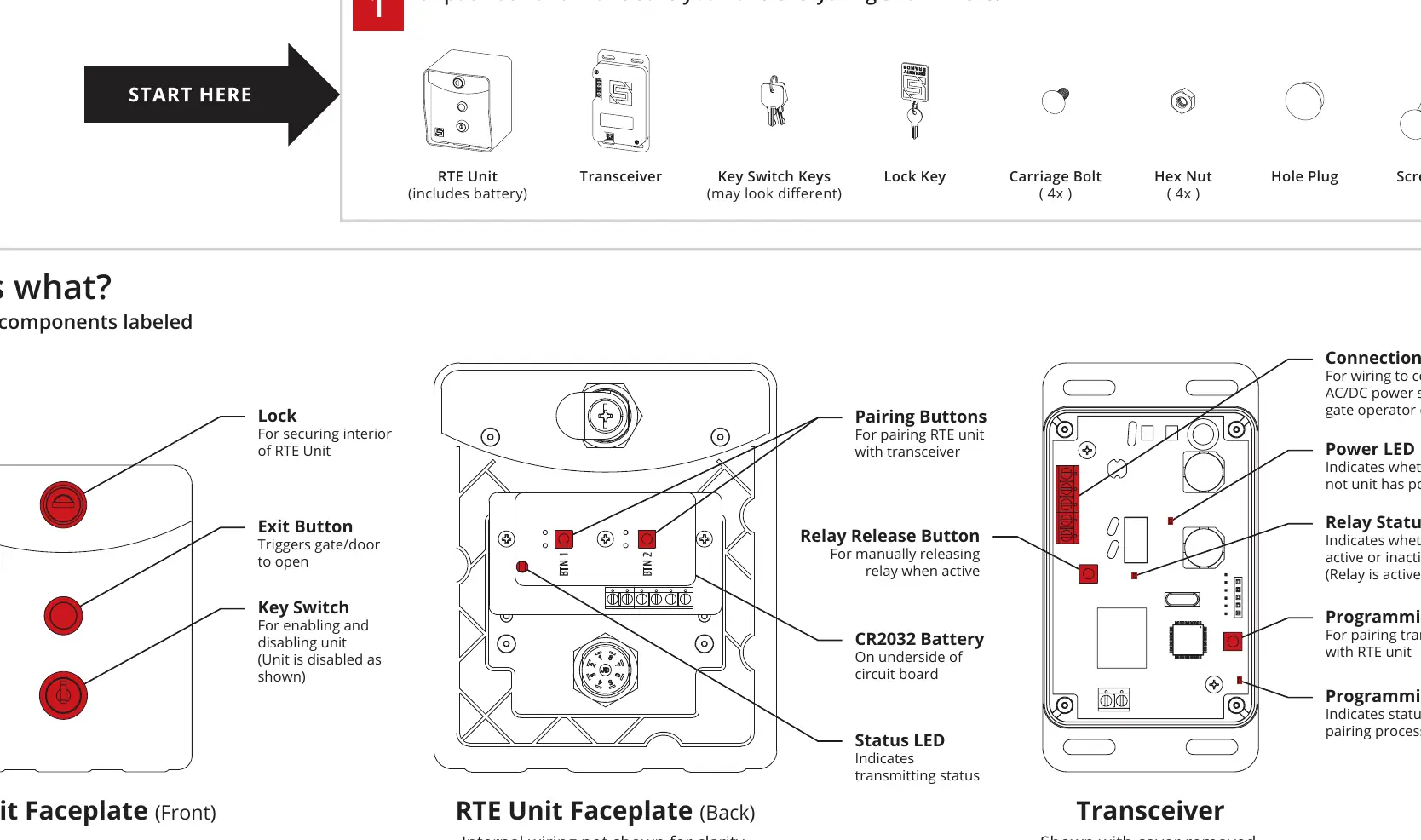

Übersicht der Komponenten und Beschriftung der RTE-Einheit und des Transceivers.
Übersicht der Komponenten und Beschriftung der RTE-Einheit und des Transceivers.
  • RTE-Einheit (inklusive CR2032-Batterie)
  • Transceiver
  • Schlüsselschalter-Schlüssel
  • Schloss-Schlüssel
  • Befestigungsmaterial (Schlossschrauben, Muttern, Lochstopfen)
  • Schraubendreher

Installation und Montage

RTE-Einheit: Entriegeln und entfernen Sie die Frontplatte der RTE-Einheit. Befestigen Sie die Einheit mit den mitgelieferten Schlossschrauben und Muttern an einem Sockel.

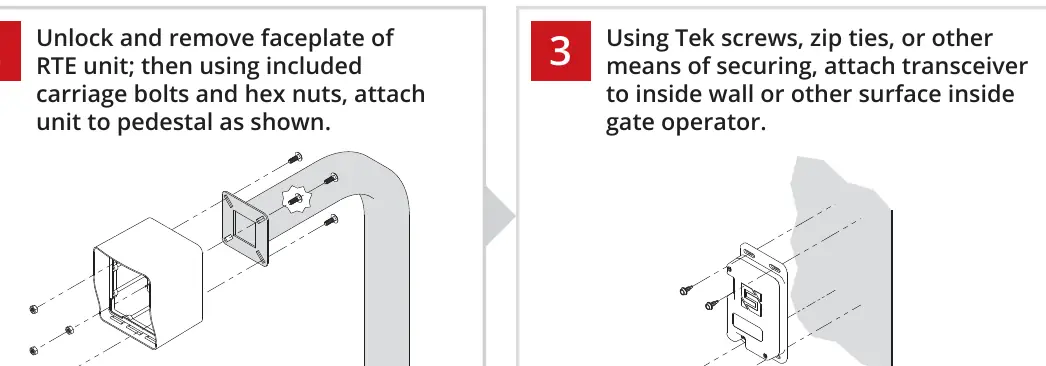

Montage der RTE-Einheit und des Transceivers.
Montage der RTE-Einheit und des Transceivers.

Transceiver: Befestigen Sie den Transceiver mit Tek-Schrauben, Kabelbindern oder anderen geeigneten Mitteln an der Innenwand oder einer anderen Oberfläche innerhalb des Torantriebsgehäuses. Achtung: Der Transceiver ist nicht wetterfest und muss in einem wetterfesten Gehäuse montiert werden.

Verkabelung

Der Transceiver benötigt eine 12-24 VAC/DC Stromversorgung. Die Verkabelung hängt davon ab, ob die "Timer-to-Close"-Funktion des Torantriebs aktiviert oder deaktiviert ist. Konsultieren Sie das Handbuch Ihres Torantriebs für die exakten Anschlüsse, da die Klemmenbezeichnungen je nach Hersteller stark variieren können.

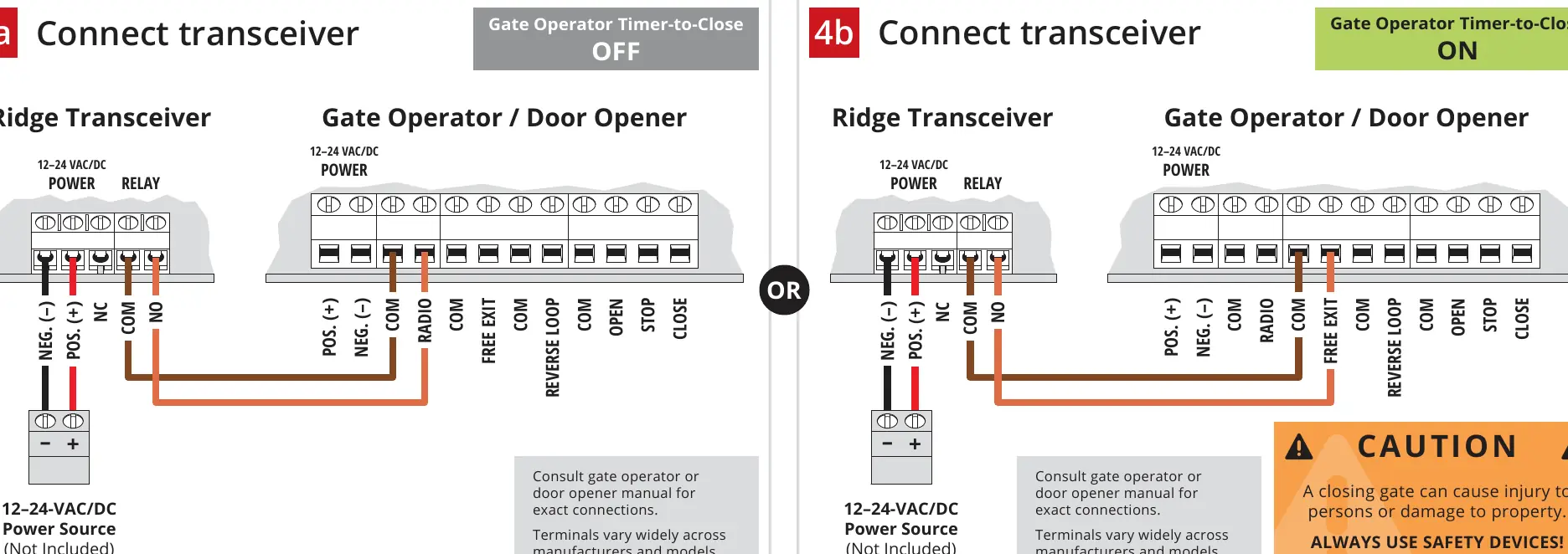

Verkabelungsdiagramme für den Transceiver bei deaktiviertem (OFF) und aktiviertem (ON) Timer-to-Close.
Verkabelungsdiagramme für den Transceiver bei deaktiviertem (OFF) und aktiviertem (ON) Timer-to-Close.

Kopplung (Pairing)

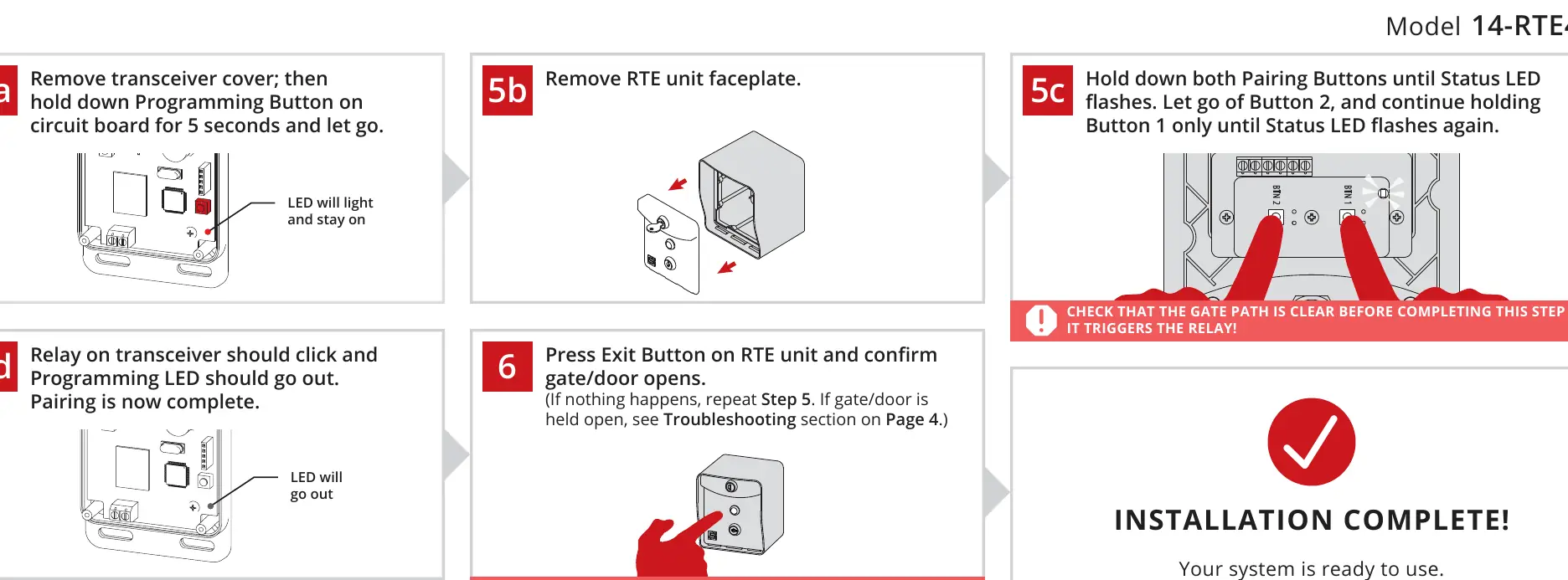

Schritt-für-Schritt-Anleitung zur Kopplung der RTE-Einheit mit dem Transceiver.
Schritt-für-Schritt-Anleitung zur Kopplung der RTE-Einheit mit dem Transceiver.
  1. Entfernen Sie die Transceiver-Abdeckung.
  2. Halten Sie die Programmiertaste auf der Platine für 5 Sekunden gedrückt und lassen Sie sie los. Die LED leuchtet dauerhaft.
  3. Entfernen Sie die Frontplatte der RTE-Einheit.
  4. Halten Sie beide Kopplungstasten (Pairing Buttons) gedrückt, bis die Status-LED blinkt.
  5. Lassen Sie Taste 2 los und halten Sie Taste 1 gedrückt, bis die Status-LED erneut blinkt.
  6. Das Relais am Transceiver sollte klicken und die Programmier-LED sollte erlöschen. Die Kopplung ist abgeschlossen.
  7. Drücken Sie den Exit-Button, um das Tor/die Tür zu öffnen und die Funktion zu bestätigen.

Betrieb und Einstellungen

Die RTE-Einheit kann jederzeit über den Schlüsselschalter unterhalb des Exit-Buttons deaktiviert oder aktiviert werden. Ein Reset des Transceivers (Abschnitt B) hebt die Kopplung aller Geräte (Keypads, RTEs, Fernbedienungen) auf.

Fehlerbehebung

  • Tor bleibt offen: Stellen Sie sicher, dass das Tor geschlossen ist. Führen Sie das Kopplungsverfahren erneut durch oder drücken Sie die "Relay Release"-Taste am Transceiver, um das Relais manuell freizugeben.
  • Eingeschränkte Reichweite: Überprüfen Sie die Position der blauen Drahtspule (Antenne) am Transceiver. Sie muss korrekt im Klemmenblock "ANTENNA" gesichert sein.
  • Ungewollte Torbewegung: Führen Sie einen Reset des Transceivers durch.

Praktische Hilfe

Typische Probleme

Tor bleibt offen

Stellen Sie sicher, dass das Tor geschlossen ist. Führen Sie das Kopplungsverfahren erneut durch oder drücken Sie die 'Relay Release'-Taste am Transceiver.

Eingeschränkte Reichweite

Überprüfen Sie, ob die blaue Antennenspule korrekt im Klemmenblock 'ANTENNA' gesichert ist.

Tor öffnet/schließt ohne Eingabe

Führen Sie einen Reset des Transceivers durch (siehe Abschnitt B der Anleitung).

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit.
  • Stellen Sie sicher, dass eine 12-24 VAC/DC Stromquelle verfügbar ist.
  • Stellen Sie sicher, dass der Transceiver in einem wetterfesten Gehäuse montiert wird.
  • Vergewissern Sie sich, dass der Torweg frei ist, bevor Sie Kopplungsschritte durchführen.

Technische Daten in der Praxis

12-24 VAC/DC
Erforderliche Spannungsversorgung für den Transceiver.

Abbildungen und Diagramme

  • Seite 1 zeigt die Komponenten und die Beschriftung der RTE-Einheit sowie des Transceivers.
  • Seite 2 zeigt die Montage und die zwei Verkabelungsszenarien (Timer-to-Close OFF/ON).
  • Seite 3 zeigt den Kopplungsprozess (Pairing) und den Reset-Vorgang.
  • Seite 4 zeigt die Fehlerbehebung, insbesondere die Antennenpositionierung.

Modellkompatibilität

  • Der Transceiver ist nicht wetterfest und muss zwingend in einem wetterfesten Gehäuse installiert werden.
  • Die Klemmenbezeichnungen am Torantrieb können je nach Hersteller variieren; prüfen Sie das Handbuch des Torantriebs.
