Bedienungsanleitung für Security Brands 14-500T Keypad

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Inbetriebnahme und Programmierung des Security Brands 14-500T Keypads. Bitte beachten Sie, dass der Empfänger nicht wetterfest ist und in einem geschützten Gehäuse montiert werden muss. Für den Betrieb ist eine 9V-Batterie im Keypad erforderlich. Der Standard-Master-Code ab Werk lautet 1251.

Lieferumfang und Komponenten

Stellen Sie sicher, dass alle Teile vorhanden sind:

• Keypad-Einheit
• Empfänger
• 9V-Batterie
• Schlüssel
• 4x Schlossschrauben und Muttern
• Hohlstopfen
• Selbstklebendes Montagepad

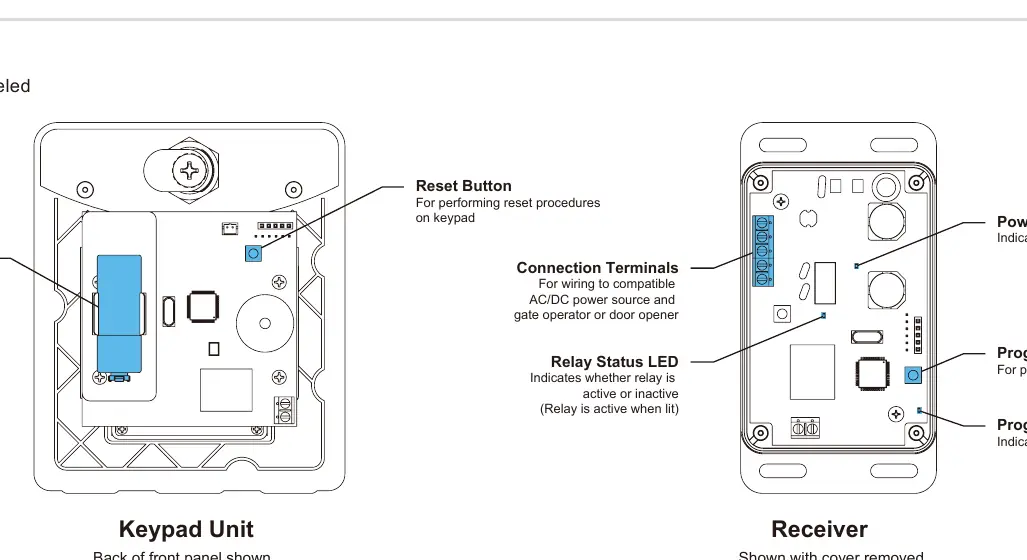

Das Keypad verfügt über eine Reset-Taste auf der Rückseite. Der Empfänger besitzt eine Programmiertaste, eine Programmier-LED, eine Relais-Status-LED und eine Power-LED.

Installation und Montage

Keypad: Entriegeln und entfernen Sie die Frontplatte der Keypad-Einheit. Befestigen Sie die Einheit mit den mitgelieferten Schlossschrauben und Muttern an einem Sockel.

Empfänger: Befestigen Sie den Empfänger mit Tek-Schrauben, Kabelbindern oder dem mitgelieferten Klebepad an der Innenseite des Toröffnergehäuses oder einer anderen geeigneten Oberfläche.

Verkabelung und Anschluss

Der Empfänger benötigt eine Stromversorgung von 12-24 VAC/DC. Verbinden Sie die Relais-Ausgänge (NO, NC, COM) mit den entsprechenden Eingängen Ihres Toröffners. Konsultieren Sie das Handbuch Ihres Toröffners für die genaue Anschlussbelegung, da diese je nach Hersteller stark variieren kann.

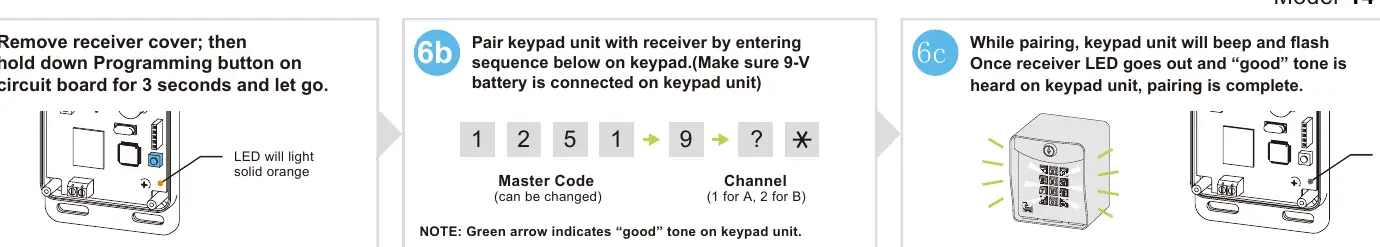

Kopplung von Keypad und Empfänger

1. Entfernen Sie die Abdeckung des Empfängers.
2. Halten Sie die Programmiertaste auf der Platine für 3 Sekunden gedrückt und lassen Sie sie los (LED leuchtet orange).
3. Geben Sie auf dem Keypad die Sequenz ein: Master-Code (1251) -> 9 -> Kanal (1 für A, 2 für B) -> *.
4. Das Keypad piept und blinkt. Sobald die LED am Empfänger erlischt und ein Bestätigungston am Keypad ertönt, ist die Kopplung abgeschlossen.

Programmierung

Alle Programmierungen erfolgen über das Keypad. Der Master-Code (Standard 1251) wird für den Zugriff auf den Programmiermodus benötigt. Die Sterntaste (*) löscht die aktuelle Eingabe, die Rautetaste (#) beendet den Programmiermodus.

• Zugangscode hinzufügen: Master-Code -> 1 -> Zugangscode (4 Ziffern) -> #.
• Master-Code ändern: Master-Code -> 3 -> Neuer Master-Code -> #.
• Relais-Ausgangszeit einstellen: Master-Code -> 6 -> Kanal -> Sekunden (000-999) -> #.
• Three Strikes, You're Out: Sicherheitsfunktion, die das Gerät nach 3 falschen Code-Eingaben für 90 Sekunden sperrt.

Reset-Verfahren

Master-Reset: Wird verwendet, wenn der Master-Code oder Latch-Code unbekannt ist. Entfernen Sie die Frontplatte, trennen Sie die Batterie, halten Sie die Reset-Taste gedrückt, verbinden Sie die Batterie wieder, lassen Sie die Taste nach dem Ton los, drücken Sie 3x die Sterntaste (*) und warten Sie 30 Sekunden.

Unit-Reset: Setzt das Gerät auf Werkseinstellungen zurück (Master-Code bleibt erhalten). Führen Sie die Schritte wie beim Master-Reset aus, drücken Sie jedoch nach dem Ton: # -> * -> #, geben Sie den Master-Code ein, trennen und verbinden Sie die Batterie während des Piepens.

Support

Bei technischen Fragen erreichen Sie den Support unter der Telefonnummer (972) 474-6390 oder per E-Mail an [email protected]. Erreichbarkeit: Montag bis Freitag, 8:00 bis 17:00 Uhr (Central Time).
