Bedienungsanleitung für Security Brands Ridge RTE 14-RTE433T
Schnellstartanleitung für das Security Brands Ridge RTE 14-RTE433T. Erfahren Sie, wie Sie das Gerät installieren, den Transceiver anschließen und das System koppeln.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Security Brands Ridge RTE 14-RTE433T ist ein Request-to-Exit-Gerät (RTE), das für den Betrieb zwingend den Ridge Transceiver (14-REC20) benötigt. Dieser ist nicht im Lieferumfang enthalten. Beachten Sie, dass der Transceiver nicht wetterfest ist und in einem wetterfesten Gehäuse montiert werden muss. Unsachgemäße Installation kann zum Verlust der Garantie führen.

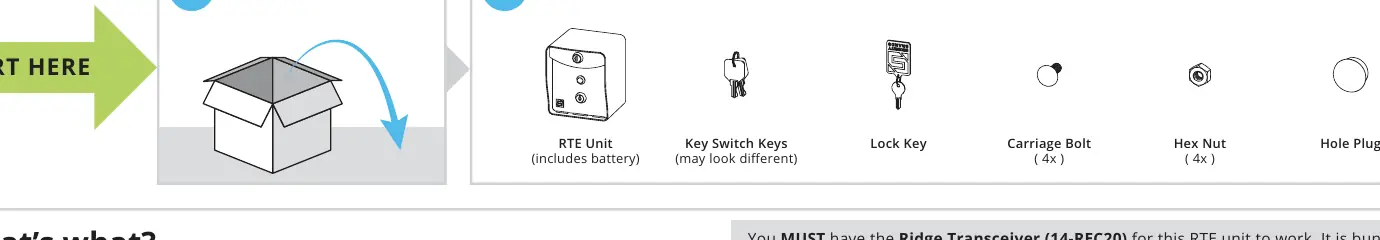

Lieferumfang und Komponenten
Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind:
- RTE-Einheit (inklusive Batterie)
- Schlüsselschalter-Schlüssel
- Schloss-Schlüssel
- Schlossschrauben (4x)
- Sechskantmuttern (4x)
- Verschlussstopfen

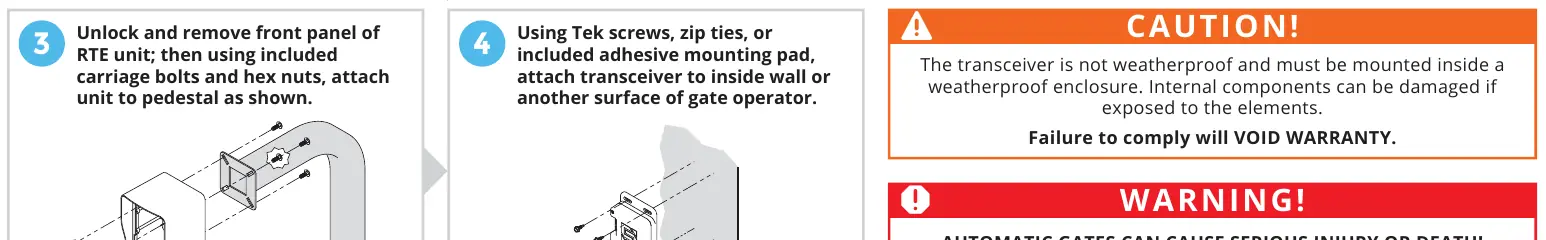

Installation des RTE-Geräts
- Entriegeln und entfernen Sie die Frontplatte der RTE-Einheit.
- Befestigen Sie die Einheit mit den mitgelieferten Schlossschrauben und Sechskantmuttern an einem Sockel.
Installation des Transceivers
Befestigen Sie den Transceiver mit Tek-Schrauben, Kabelbindern oder dem mitgelieferten Klebepad an der Innenwand oder einer anderen Oberfläche des Torantriebs.
Verkabelung
Schließen Sie den Transceiver an eine 12-24 VAC/DC Stromquelle an. Verbinden Sie die Relais-Ausgänge mit den entsprechenden Eingängen Ihres Torantriebs oder Türöffners. Konsultieren Sie das Handbuch Ihres Torantriebs für die genaue Anschlussbelegung, da diese je nach Hersteller variieren kann.

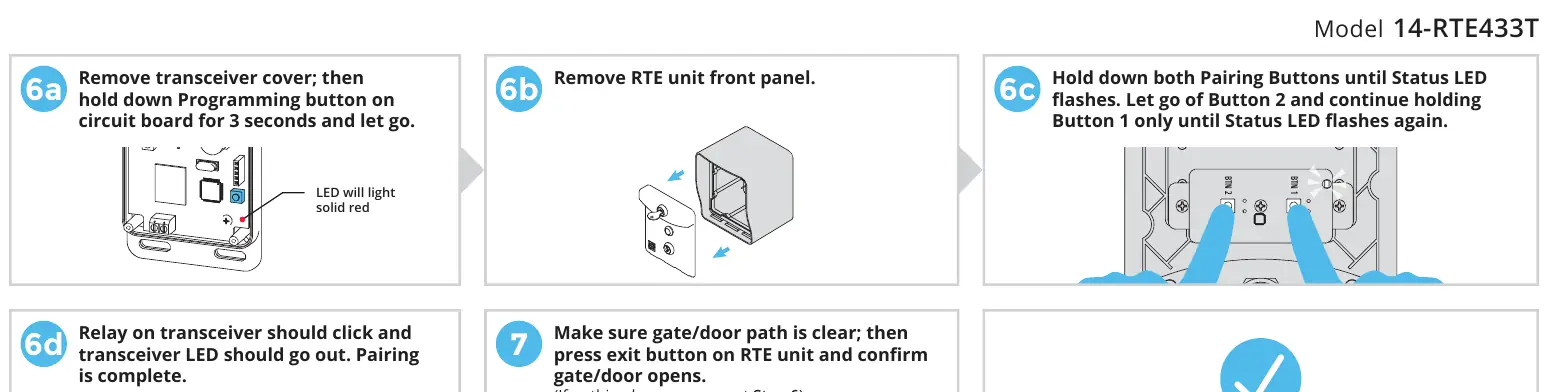

Kopplung
- Entfernen Sie die Transceiver-Abdeckung.
- Halten Sie die Programmiertaste auf der Platine für 3 Sekunden gedrückt, bis die LED rot leuchtet.
- Entfernen Sie die Frontplatte der RTE-Einheit.
- Halten Sie beide Kopplungstasten (Pairing Buttons) gedrückt, bis die Status-LED blinkt.
- Lassen Sie Taste 2 los und halten Sie Taste 1 gedrückt, bis die Status-LED erneut blinkt.
- Das Relais am Transceiver sollte klicken und die LED erlöschen, was den Abschluss der Kopplung bestätigt.

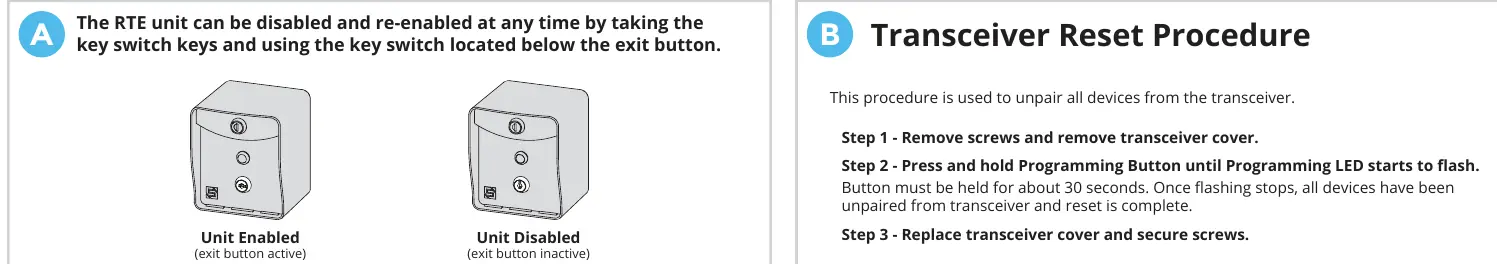

Betrieb und Deaktivierung
Die RTE-Einheit kann jederzeit über den Schlüsselschalter unterhalb der Ausgangstaste deaktiviert oder aktiviert werden. Im deaktivierten Zustand ist die Ausgangstaste inaktiv.
Zurücksetzen des Transceivers
Um alle Geräte vom Transceiver zu entkoppeln:
- Entfernen Sie die Transceiver-Abdeckung.
- Halten Sie die Programmiertaste gedrückt, bis die Programmier-LED zu blinken beginnt (ca. 30 Sekunden).
- Sobald das Blinken aufhört, ist der Reset abgeschlossen.
Praktische Hilfe
Typische Probleme
System reagiert nicht
Überprüfen Sie die Stromversorgung (12-24 VAC/DC) und stellen Sie sicher, dass der Transceiver korrekt gekoppelt ist.
Tor öffnet nicht
Stellen Sie sicher, dass das Gerät nicht über den Schlüsselschalter deaktiviert wurde.
Kopplung schlägt fehl
Wiederholen Sie den Kopplungsvorgang oder setzen Sie den Transceiver gemäß der Reset-Prozedur zurück.
Vor der Verwendung
- Ridge Transceiver (14-REC20) muss vorhanden sein.
- 12-24 VAC/DC Stromquelle bereitstellen.
- Schraubendreher bereithalten.
- Sicherstellen, dass der Torweg frei ist.
- Wetterfestes Gehäuse für den Transceiver vorbereiten.
Technische Daten in der Praxis
- 12-24 VAC/DC
- Erforderliche Spannungsversorgung für den Transceiver.
- Relay Status LED
- Zeigt an, ob das Relais aktiv ist (leuchtet bei Aktivität).
Abbildungen und Diagramme

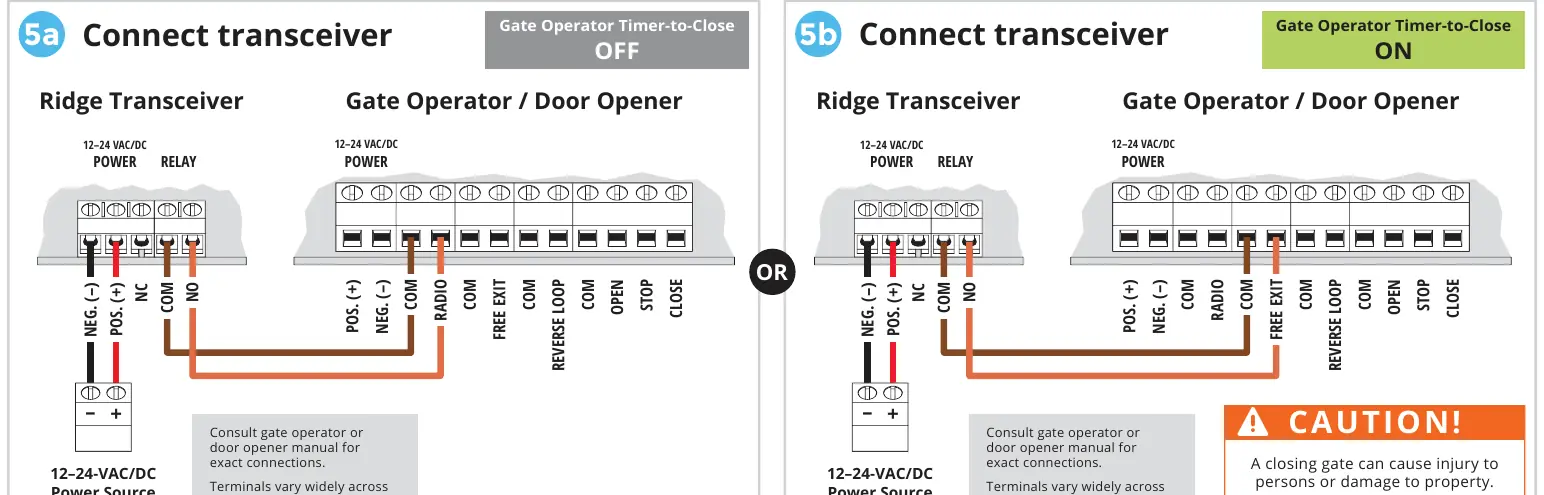

- Die Verkabelungsschemata zeigen den Anschluss an den Torantrieb bei 'Timer-to-Close' OFF und ON.
- Die Kopplungstasten befinden sich auf der Rückseite der RTE-Einheit.
Modellkompatibilität
- Erfordert Ridge Transceiver (14-REC20).
- Nicht wetterfest: Transceiver muss in einem wetterfesten Gehäuse montiert werden.
