Installationsanleitung für Security Brands 14-RTE433T Ridge RTE Unit

Detaillierte Installationsanleitung für die Security Brands 14-RTE433T Ridge RTE Unit. Erfahren Sie, wie Sie das Gerät montieren, verkabelt, mit dem Transceiver koppeln und Fehler beheben.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Komponenten und Anschlüsse der RTE-Einheit und des Transceivers. Seite 1 Schaltpläne für den Anschluss des Transceivers an den Torantrieb. Seite 2 Schritt-für-Schritt-Anleitung zur Kopplung der RTE-Einheit mit dem Transceiver. Seite 3

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Installation und Einrichtung der Security Brands 14-RTE433T Ridge RTE Unit. Wichtiger Sicherheitshinweis: Der Transceiver ist nicht wetterfest und muss zwingend in einem wetterfesten Gehäuse montiert werden. Automatische Tore können schwere Verletzungen oder den Tod verursachen; stellen Sie sicher, dass der Torweg frei ist, bevor Sie das System testen.

Komponenten und Aufbau

Das Set enthält die RTE-Einheit (inkl. Batterie), Schlüssel für den Schlüsselschalter, Schlossschlüssel, Schlossschrauben, Muttern, einen Stopfen und einen Schraubendreher. Die RTE-Einheit verfügt über einen Schlüsselschalter zum Aktivieren/Deaktivieren, einen Ausgangstaster und ein Schloss.

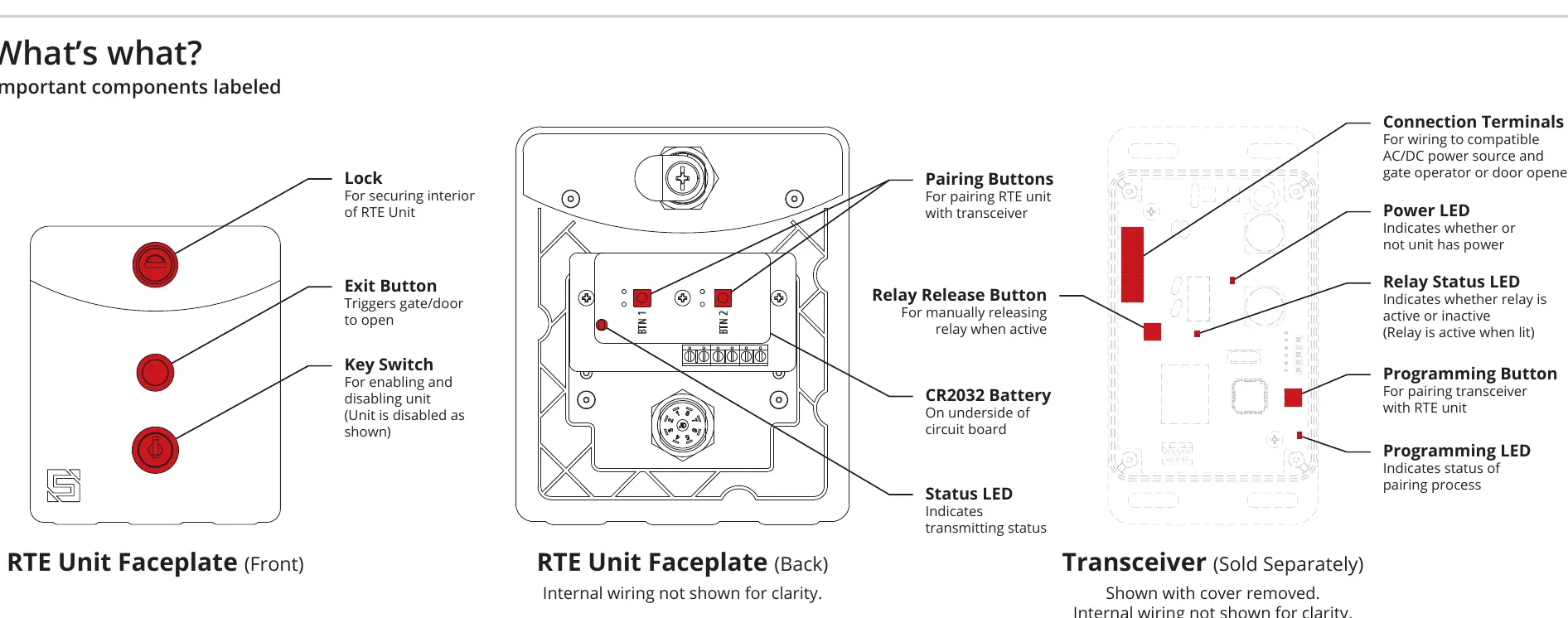

Übersicht der Komponenten und Anschlüsse der RTE-Einheit und des Transceivers.
Übersicht der Komponenten und Anschlüsse der RTE-Einheit und des Transceivers.

Installation und Montage

  1. Entriegeln und entfernen Sie die Frontplatte der RTE-Einheit.
  2. Befestigen Sie die Einheit mit den mitgelieferten Schlossschrauben und Muttern an einem Sockel.
  3. Befestigen Sie den Transceiver mit Tek-Schrauben oder Kabelbindern im Inneren des Torantriebsgehäuses.

Verkabelung

Die Verkabelung hängt davon ab, ob der Torantrieb über eine "Timer-to-Close"-Funktion verfügt:

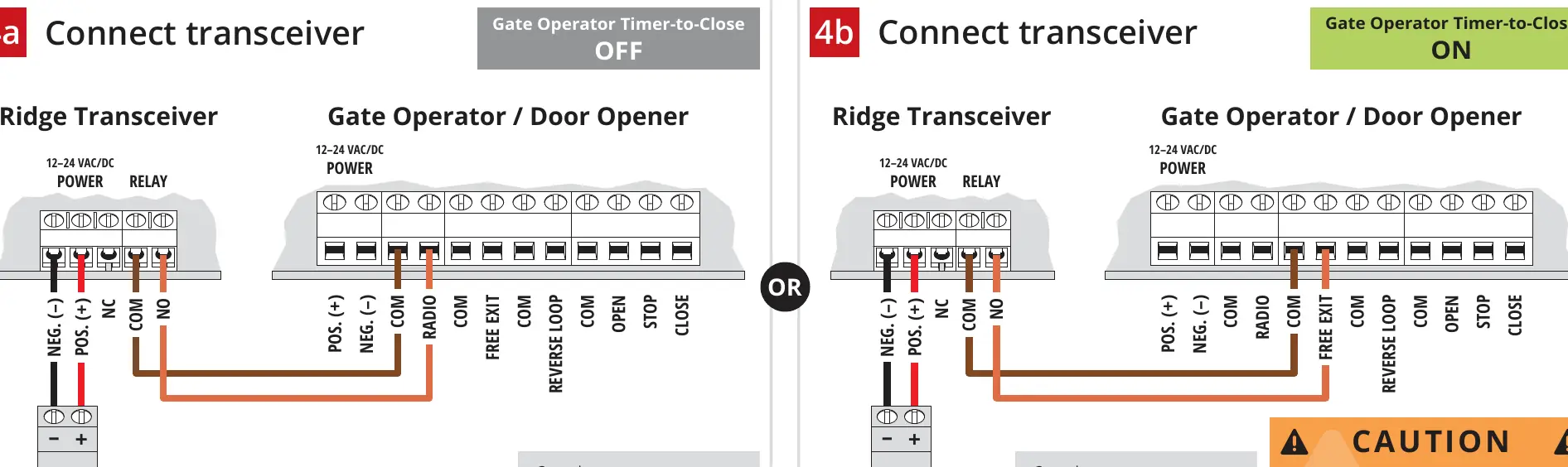

Schaltpläne für den Anschluss des Transceivers an den Torantrieb.
Schaltpläne für den Anschluss des Transceivers an den Torantrieb.
  • Verkabelung Transceiver: Verbinden Sie die 12-24 VAC/DC Stromquelle mit den Power-Anschlüssen des Transceivers.
  • Verkabelung Torantrieb: Verbinden Sie die Relais-Ausgänge (NO/COM) des Transceivers mit den entsprechenden Eingängen des Torantriebs (siehe Handbuch des Torantriebs für genaue Anschlüsse).

Kopplung (Pairing)

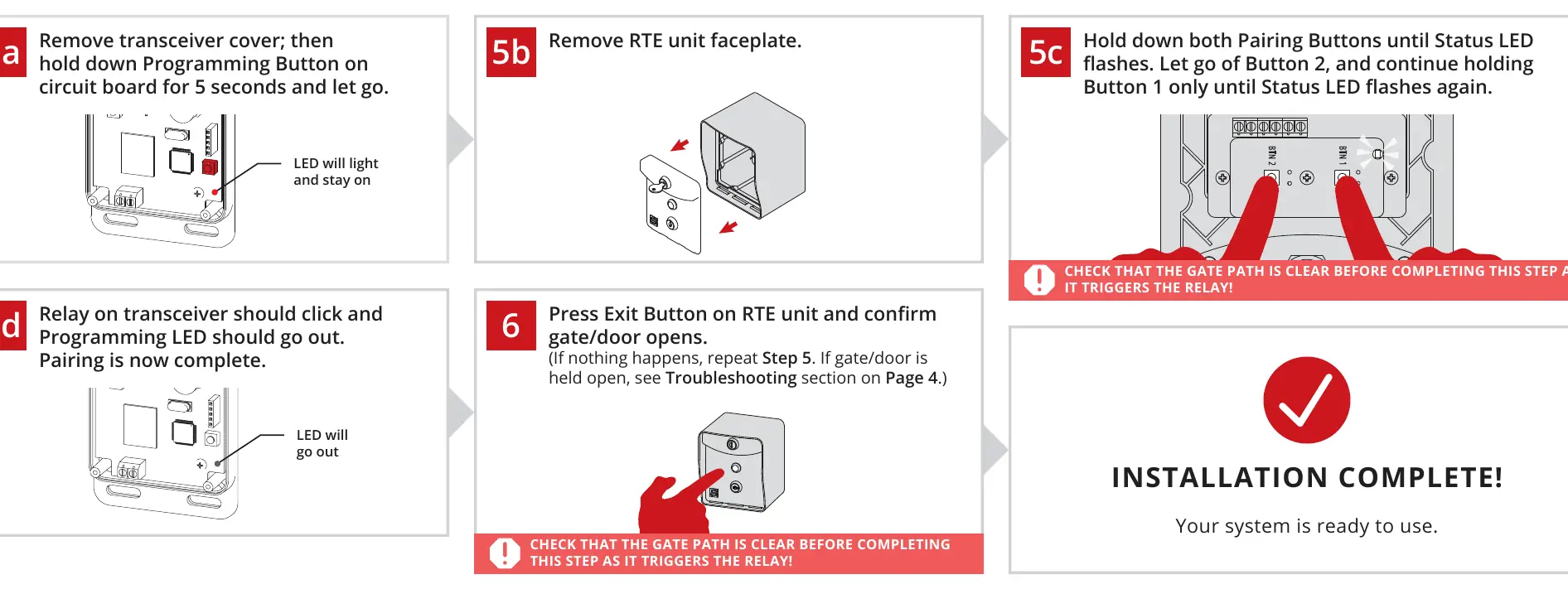

Schritt-für-Schritt-Anleitung zur Kopplung der RTE-Einheit mit dem Transceiver.
Schritt-für-Schritt-Anleitung zur Kopplung der RTE-Einheit mit dem Transceiver.
  1. Entfernen Sie die Transceiver-Abdeckung und halten Sie die Programmiertaste auf der Platine für 5 Sekunden gedrückt.
  2. Entfernen Sie die Frontplatte der RTE-Einheit.
  3. Halten Sie beide Pairing-Tasten an der RTE-Einheit gedrückt, bis die Status-LED blinkt. Lassen Sie Taste 2 los und halten Sie Taste 1 gedrückt, bis die Status-LED erneut blinkt.
  4. Das Relais am Transceiver sollte klicken und die Programmier-LED erlöschen.
  5. Drücken Sie den Ausgangstaster an der RTE-Einheit, um das Tor zu öffnen und die Kopplung zu bestätigen.

Fehlerbehebung

Bei Problemen mit dem Torbetrieb oder der Reichweite:

  • Tor bleibt offen: Befolgen Sie das spezifische Verfahren auf Seite 4 der Anleitung, um das Relais zurückzusetzen.
  • Eingeschränkte Reichweite: Überprüfen Sie die Position der blauen Antennendrahtspule am Transceiver. Sie muss im Anschlussblock "ANTENNA" gesichert sein.
  • Ungewolltes Öffnen/Schließen: Führen Sie das Reset-Verfahren für den Transceiver durch (Abschnitt B).

Praktische Hilfe

Typische Probleme

Tor bleibt offen

Stellen Sie sicher, dass das Tor geschlossen ist. Halten Sie beide Pairing-Tasten gedrückt, bis die Status-LED zweimal blinkt, dann beide halten. Wenn die LED erneut zweimal blinkt, halten Sie nur Taste 1, bis die LED mehrfach blinkt.

Eingeschränkte Reichweite

Trennen Sie die Stromversorgung. Überprüfen Sie, ob die blaue Antennendrahtspule im Anschlussblock 'ANTENNA' gesichert ist. Falls nicht, schrauben Sie den Block auf und befestigen Sie die Spule dort.

Ungewolltes Öffnen/Schließen

Führen Sie das Reset-Verfahren für den Transceiver durch (alle Geräte werden dabei entkoppelt).

Vor der Verwendung

  • Stellen Sie sicher, dass der Transceiver in einem wetterfesten Gehäuse montiert ist.
  • Prüfen Sie, ob der Torweg frei ist, bevor Sie das System testen.
  • Trennen Sie die Stromversorgung vor Wartungsarbeiten oder Änderungen an der Verkabelung.
  • Stellen Sie sicher, dass die Batterie in der RTE-Einheit korrekt eingelegt ist.

Technische Daten in der Praxis

Relay Status LED
Leuchtet, wenn das Relais aktiv ist.

Abbildungen und Diagramme

  • Die Schaltpläne zeigen die Verkabelung für Torantriebe mit und ohne 'Timer-to-Close'-Funktion.

Modellkompatibilität

  • Der Transceiver ist nicht wetterfest und muss zwingend in einem wetterfesten Gehäuse montiert werden.
  • Die Anschlussbelegung am Torantrieb kann je nach Hersteller und Modell stark variieren.
