Installationsanleitung für Security Brands 14-RTE300 Request-to-Exit-Station
Schnellstartanleitung für die Security Brands 14-RTE300 Request-to-Exit-Station. Erfahren Sie, wie Sie das Gerät montieren, die DIP-Schalter für den Empfänger konfigurieren und das System sicher in Betrieb nehmen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Security Brands 14-RTE300 ist eine Request-to-Exit-Station, die ausschließlich mit 300-MHz-Empfängern kompatibel ist, die 10 DIP-Schalter verwenden. Vor der Installation ist sicherzustellen, dass der Empfänger diesen Spezifikationen entspricht. Das Gerät verfügt über einen Schlüsselschalter zur Aktivierung/Deaktivierung sowie einen Ausgangstaster.
Lieferumfang und Komponenten
- RTE-Einheit
- Schlüsselschalter-Schlüssel
- Schloss-Schlüssel
- 4x Schlossschrauben
- 4x Sechskantmuttern
- Verschlussstopfen
Wichtige Komponenten:
- Schlüsselschalter: Zum Aktivieren oder Deaktivieren der Einheit.
- Ausgangstaster: Löst das Öffnen des Tors/der Tür aus.
- DIP-Schalter: Auf der Rückseite, zur Kopplung mit dem Empfänger.
- Status-LED: Zeigt den Übertragungsstatus an.
Montage
- Packen Sie die Einheit vorsichtig aus und prüfen Sie den Lieferumfang.
- Entriegeln und entfernen Sie die Frontplatte der RTE-Einheit.
- Befestigen Sie das Gehäuse mithilfe der Schlossschrauben und Sechskantmuttern an einem Sockel (Pedestal).
Konfiguration und Inbetriebnahme
- Suchen Sie den Empfänger (meist im Gehäuse des Torantriebs installiert) und öffnen Sie diesen, um Zugang zu den DIP-Schaltern zu erhalten.

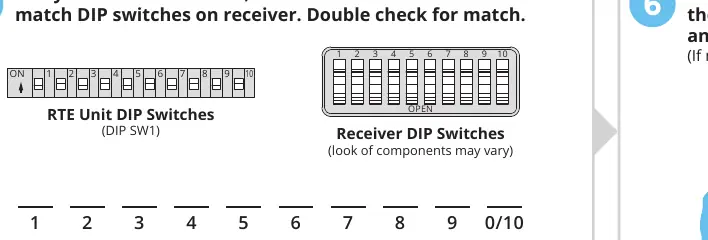

- Stellen Sie die DIP-Schalter an der RTE-Einheit exakt so ein wie am Empfänger. Überprüfen Sie die Übereinstimmung doppelt.
- Stellen Sie sicher, dass der Torweg frei ist.
- Drücken Sie den Ausgangstaster an der RTE-Einheit und bestätigen Sie, dass sich das Tor/die Tür öffnet.
Bedienung und Sicherheit
Warnung: Automatische Tore können schwere Verletzungen oder den Tod verursachen. Stellen Sie immer sicher, dass der Torweg frei ist, bevor Sie das Gerät betätigen. Sicherheitsvorrichtungen wie Reversiersysteme sollten immer verwendet werden.
Die Einheit kann jederzeit über den Schlüsselschalter unterhalb des Ausgangstasters aktiviert oder deaktiviert werden.
Kompatibilität
Das Gerät ist nur mit 300-MHz-Empfängern kompatibel, die 10 DIP-Schalter verwenden (einschließlich Marken wie Digi-Code oder Multi-Code). Es funktioniert nicht mit anderen Empfängertypen.
Praktische Hilfe
Typische Probleme
Das Tor öffnet sich nicht nach dem Drücken des Tasters.
Überprüfen Sie, ob die DIP-Schalter an der RTE-Einheit exakt mit denen am Empfänger übereinstimmen. Stellen Sie sicher, dass der Schlüsselschalter auf 'Enabled' steht.
Das Gerät funktioniert nicht mit dem vorhandenen Empfänger.
Stellen Sie sicher, dass Ihr Empfänger ein 300-MHz-Modell mit 10 DIP-Schaltern ist. Andere Empfängertypen werden nicht unterstützt.
Vor der Verwendung
- Stellen Sie sicher, dass der Torweg frei von Hindernissen ist.
- Prüfen Sie, ob alle Montageteile (Schrauben, Muttern) vorhanden sind.
- Vergewissern Sie sich, dass der Empfänger 300 MHz nutzt und 10 DIP-Schalter besitzt.
- Stellen Sie sicher, dass der Schlüsselschalter auf 'Enabled' steht, um den Taster zu aktivieren.
Technische Daten in der Praxis
- 300-MHz-Empfänger
- Zwingende Voraussetzung für die Kompatibilität des Systems.
- 10 DIP-Schalter
- Müssen für die Kopplung exakt mit dem Empfänger übereinstimmen.
Abbildungen und Diagramme

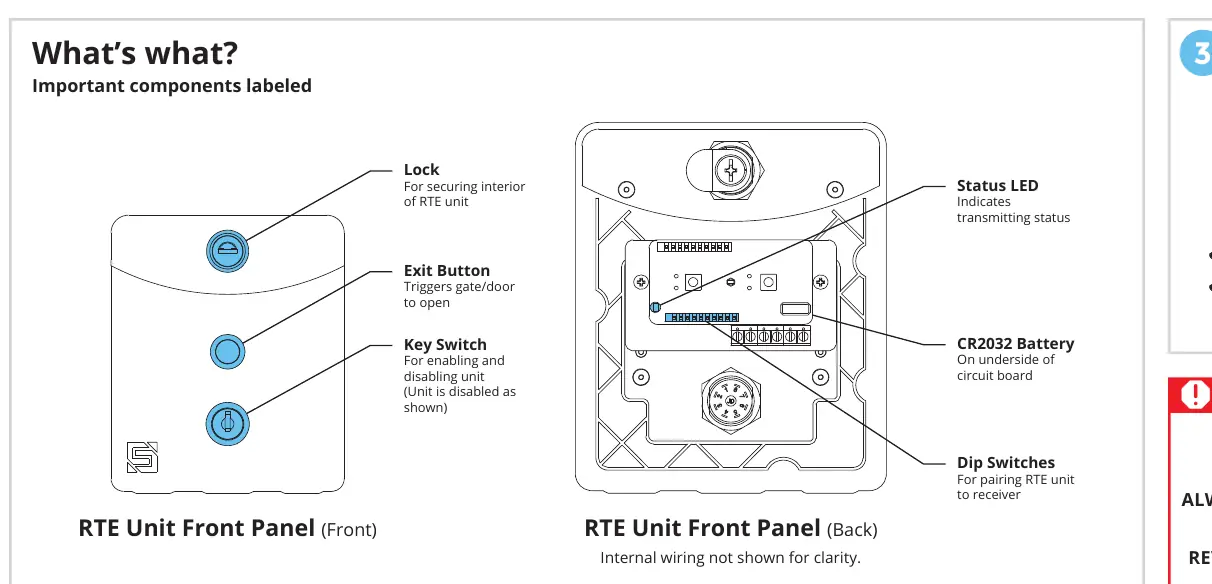

- Die Rückseite der RTE-Einheit zeigt die DIP-Schalter (DIP SW1) und die CR2032-Batterie.
- Der Schlüsselschalter unter dem Ausgangstaster dient als Hauptschalter für die Funktion des Tasters.
Modellkompatibilität
- Kompatibel nur mit 300-MHz-Empfängern mit 10 DIP-Schaltern.
- Nicht kompatibel mit Empfängern anderer Frequenzen oder Schalterkonfigurationen.
