Bedienungsanleitung für Sealey CX104 Werkstattwagen
Erfahren Sie, wie Sie den Sealey CX104 Werkstattwagen mit 2 Ebenen sicher montieren und nutzen. Diese Anleitung enthält Montageanweisungen, Sicherheitshinweise, eine Teileliste und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Sealey CX104 ist ein Werkstattwagen mit 2 Ebenen und einer Tragfähigkeit von 80 kg. Die Montage erfolgt durch Verschrauben der Ablagen und Rollen an den Endrahmen. S. 1
Wichtigste Schritte
- Montage der Ablagen S. 1
- Montage der Rollen S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Tragfähigkeit | 80 kg | Maximale Belastung | S. 1 |
Wo es im PDF steht
- Sicherheit und Montage S. 1
- Teileliste und Diagramm S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Sealey CX104 ist ein robuster Werkstattwagen mit zwei Ebenen und einer maximalen Tragfähigkeit von 80 kg. Er ist mit einem abschließbaren oberen Deckel ausgestattet, um Werkzeuge und Komponenten sicher zu verwahren. Die untere Ablage kann je nach Bedarf mit der Basis nach oben oder unten montiert werden.
Sicherheitshinweise
- Tragfähigkeit: Überschreiten Sie niemals die maximale Kapazität von 80 kg.
- Beladung: Verteilen Sie die Last gleichmäßig und halten Sie den Schwerpunkt in der Mitte des Wagens.
- Betrieb: Nutzen Sie die Radbremsen, um ein unbeabsichtigtes Wegrollen zu verhindern.
- Verbotene Handlungen: Steigen Sie nicht auf den Wagen, nutzen Sie ihn nicht als Leiter und lassen Sie niemanden mitfahren.
- Untergrund: Verwenden Sie den Wagen nicht auf unebenem Boden, Bordsteinen oder Stufen. Nutzen Sie Rampen.
- Wartung: Verwenden Sie den Wagen nicht, wenn Teile beschädigt sind, insbesondere die Räder.
Montageanleitung
- Obere Ablage: Montieren Sie die abschließbare obere Ablage (2) an den oberen Löchern der Endrahmen (3) und fixieren Sie diese lose mit vier M6 x 32mm Schrauben (1). Achten Sie darauf, dass die gewölbten Löcher an den Endrahmen nach außen zeigen.
- Untere Ablage: Montieren Sie die andere Ablage (11) an den mittleren unteren Löchern der Endrahmen (3) und fixieren Sie diese lose mit M6 x 32mm Schrauben (1). Ziehen Sie anschließend alle Schrauben (1) fest.
- Rollen: Drehen Sie den Wagen um, setzen Sie die Rollen (4 & 5) in die Unterseite der Endrahmen ein und befestigen Sie diese mit den M6 x 12mm Schrauben (6).
- Abschluss: Drehen Sie den Wagen wieder in die aufrechte Position. Der Wagen ist nun einsatzbereit.
Teileliste
Der Wagen besteht aus folgenden Hauptkomponenten:
- Ablagen (Top Tray und untere Ablage)
- Endrahmen
- Rollen (zwei mit Bremse, zwei ohne)
- Befestigungsmaterial (M6 x 32mm und M6 x 12mm Schrauben, Unterlegscheiben, Federringe, Muttern)
Wartung und Entsorgung
Halten Sie den Arbeitsbereich sauber und sorgen Sie für ausreichende Beleuchtung. Bei der Entsorgung des Produkts am Ende seiner Lebensdauer sind die örtlichen Vorschriften zu beachten. Recyceln Sie Materialien, anstatt sie als Abfall zu entsorgen.
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Wagen bewegt sich ungewollt
Stellen Sie sicher, dass die Radbremsen an den entsprechenden Rollen aktiviert sind.
Instabile Beladung
Verteilen Sie das Gewicht gleichmäßig auf der Ablage und halten Sie den Schwerpunkt mittig.
Schwierigkeiten bei der Montage
Prüfen Sie, ob die gewölbten Löcher an den Endrahmen nach außen zeigen, wie in Schritt 4.1 beschrieben.
Vor der Verwendung
- Prüfen Sie den Lieferumfang anhand der Teileliste.
- Stellen Sie sicher, dass alle Schrauben fest angezogen sind.
- Überprüfen Sie die Rollen auf einwandfreie Funktion.
- Stellen Sie sicher, dass der Arbeitsbereich eben und frei von Hindernissen ist.
Technische Daten in der Praxis
- Tragfähigkeit
- Maximale Gesamtbelastung des Wagens beträgt 80 kg.
- M6 x 32mm Schrauben
- Verwendet für die Befestigung der Ablagefächer an den Rahmen.
- M6 x 12mm Schrauben
- Verwendet für die Befestigung der Rollen an den Rahmen.
Abbildungen und Diagramme

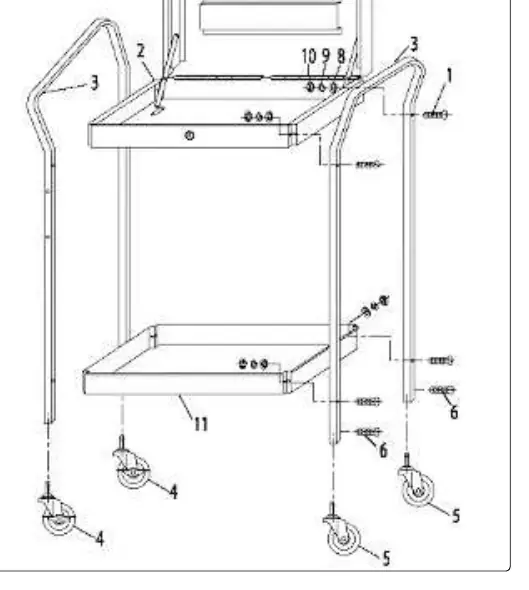

- Die Explosionszeichnung zeigt die korrekte Positionierung der Ablagen (2, 11) zwischen den Endrahmen (3).
- Die Zeichnung verdeutlicht die Montage der Rollen (4, 5) an der Unterseite der Rahmen mittels Schrauben (6).
