Bedienungsanleitung für Sealey HVD16C 16-Zoll-Trommelventilator

Erfahren Sie, wie Sie den Sealey HVD16C 16-Zoll-Trommelventilator sicher bedienen, warten und reinigen. Umfassender Leitfaden für den Akku- und Netzbetrieb.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Sealey HVD16C ist ein 16-Zoll-Trommelventilator für den Netz- oder Akkubetrieb (20V). Er bietet eine stufenlose Geschwindigkeitsregelung und ist für den Innenbereich geeignet. S. 2

Wichtigste Schritte

  • Inbetriebnahme S. 2
  • Reinigung der Ventilatorblätter S. 2

Erste Inbetriebnahme

  • Stellen Sie sicher, dass der Geschwindigkeitsregler auf OFF steht, bevor Sie das Gerät an den Strom anschließen oder den Akku einsetzen. S. 2

Wartung und Reset

  • Trennen Sie das Gerät vor der Reinigung oder Wartung immer von der Stromquelle. S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Fan diameter 16" Ventilatordurchmesser S. 2
Supply 20V dc Spannungsversorgung S. 2
Power 24W Leistungsaufnahme S. 2

Wo es im PDF steht

  • Sicherheitshinweise S. 1
  • Technische Daten und Bedienung S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Verkabelung des Steckers (BS1363/A) Seite 1 Fig. 1: Geschwindigkeitsregler Seite 2

Wichtige Informationen aus der Anleitung

Der Sealey HVD16C ist ein 16-Zoll-Trommelventilator, der sowohl über das Stromnetz als auch über einen 20V-Akku betrieben werden kann. Er ist für den Einsatz in Innenräumen konzipiert. Vor der Inbetriebnahme müssen die Sicherheitshinweise gelesen werden. Der Ventilator darf nicht in feuchten Umgebungen oder Bereichen mit hoher Kondensation (z. B. Duschen, Pools) verwendet werden.

Inbetriebnahme und Bedienung

Stellen Sie vor dem Anschließen sicher, dass der Geschwindigkeitsregler auf OFF steht. Schließen Sie das Gerät an das Stromnetz an oder setzen Sie einen kompatiblen 20V-Akku ein. Die Geschwindigkeit kann stufenlos über den Drehregler am Netzteil eingestellt werden. Die Ausrichtung des Luftstroms lässt sich durch Neigen des Ventilators nach oben oder unten sowie durch seitliches Bewegen anpassen. Nach Gebrauch sollte der Regler auf OFF gestellt und die Stromzufuhr unterbrochen bzw. der Akku entfernt werden.

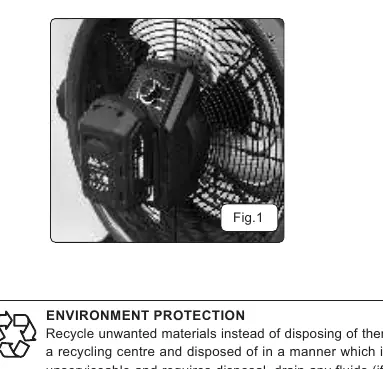

Fig. 1: Geschwindigkeitsregler
Fig. 1: Geschwindigkeitsregler

Wartung und Reinigung

Vor jeglichen Wartungsarbeiten muss der Ventilator von der Stromquelle getrennt werden. Verwenden Sie zur Reinigung des Gehäuses ein weiches, feuchtes Tuch. Verwenden Sie keine Lösungsmittel, Benzin oder Chemikalien. Um die Ventilatorblätter zu reinigen, lösen Sie die Kreuzschlitzschrauben am Umfang des Gitters, nehmen Sie das Gitter ab und reinigen Sie die Blätter mit einem leicht feuchten Tuch. Setzen Sie das Gitter anschließend wieder auf und befestigen Sie es mit den Schrauben.

Sicherheitshinweise

Verkabelung des Steckers (BS1363/A)
Verkabelung des Steckers (BS1363/A)
  • Elektrische Sicherheit: Überprüfen Sie regelmäßig Kabel und Stecker auf Verschleiß oder Beschädigungen. Bei Verwendung im geschäftlichen Umfeld ist eine regelmäßige PAT-Prüfung erforderlich.
  • Verkabelung: Bei einem Steckerwechsel (BS1363/A 13 Amp) ist die grüne/gelbe Ader an 'E' (Erde), die braune Ader an 'L' (Phase) und die blaue Ader an 'N' (Neutral) anzuschließen.
  • Allgemeine Sicherheit: Betreiben Sie den Ventilator nicht in der Nähe von explosiven oder brennbaren Gasen. Decken Sie das Gerät während des Betriebs nicht ab und stecken Sie keine Gegenstände durch das Schutzgitter.

Herstellerinformationen

Sealey

Markenprofil
Herstellerwebsite https://www.sealey.co.uk

Praktische Hilfe

Typische Probleme

Ventilator läuft nicht

Prüfen Sie, ob der Geschwindigkeitsregler auf OFF steht, ob der Stecker fest sitzt oder ob der Akku korrekt eingesetzt und geladen ist.

Beschädigtes Kabel oder Stecker

Verwenden Sie das Gerät nicht weiter. Lassen Sie das Kabel oder den Stecker sofort von einer qualifizierten Elektrofachkraft reparieren oder ersetzen.

Vor der Verwendung

  • Prüfen Sie alle elektrischen Anschlüsse und Kabel auf Verschleiß.
  • Stellen Sie sicher, dass der Ventilator auf einer ebenen, stabilen Fläche steht.
  • Kontrollieren Sie, dass keine Gegenstände den Luftstrom behindern oder durch das Gitter ragen.
  • Stellen Sie sicher, dass die Netzspannung mit der Gerätespannung übereinstimmt.
  • Vergewissern Sie sich, dass der Geschwindigkeitsregler auf OFF steht, bevor Sie das Gerät anschließen.

Technische Daten in der Praxis

Fan diameter
16 Zoll (ca. 40 cm) Durchmesser des Ventilatorblatts.

Abbildungen und Diagramme

  • Fig. 1 zeigt den Geschwindigkeitsregler am Netzteil.
  • Das Diagramm auf Seite 1 zeigt die korrekte Belegung des 3-Pin-Steckers (BS1363/A).

Modellkompatibilität

  • Erfordert für den Akkubetrieb kompatible 20V-Akkus (CP20VBP4, CP20VBP6) und ein Ladegerät (CP20VMC), die separat erhältlich sind.
