Ersatzteilliste für Sealey HVLP05 HVLP-Spritzpistole
Detaillierte Ersatzteilliste und Explosionszeichnung für die Sealey HVLP05 HVLP-Spritzpistole. Finden Sie alle Komponenten, Teilenummern und Informationen zu optionalen Düsengrößen für Wartung und Reparatur.
Inhaltsverzeichnis
Wichtige Informationen zur Ersatzteilliste
Dieses Dokument dient als offizielle Ersatzteilliste und Explosionszeichnung für die Sealey HVLP05 Premier Professional HVLP-Spritzpistole. Es unterstützt Sie bei der Identifizierung einzelner Komponenten für Wartungs- oder Reparaturarbeiten. Bitte beachten Sie, dass Reparaturen nur von kompetenten Personen durchgeführt werden sollten.

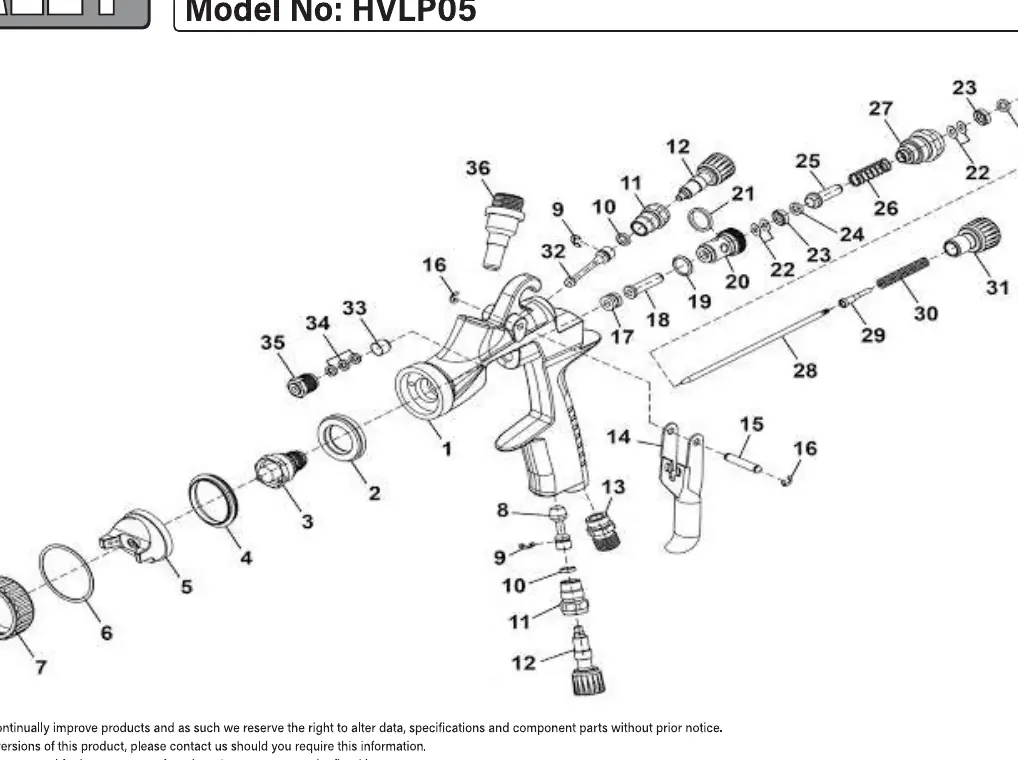

Explosionszeichnung und Komponenten
Die Explosionszeichnung auf der ersten Seite zeigt den Aufbau der Spritzpistole und nummeriert alle Einzelteile. Diese Nummern korrespondieren mit der Tabelle auf der zweiten Seite, in der die genaue Teilenummer (Part No.) und die Bezeichnung (Description) aufgeführt sind. Dies erleichtert die Bestellung spezifischer Ersatzteile wie Dichtungen, Nadeln oder Düsen.
Optionale Konfigurationen
Die Sealey HVLP05 wird standardmäßig mit einer 1,3-mm-Düse geliefert. Das Dokument weist jedoch darauf hin, dass alternative Konfigurationen möglich sind. Es sind optionale Düsengrößen von 1,2 mm und 1,4 mm erhältlich, die als komplette Sets (Complete Set-up) oder als Einzelkomponenten (Fluid Nozzle, Air Cap, Fluid Needle) bezogen werden können.
Wartung und Reparatur
Für eine lange Lebensdauer der Spritzpistole ist die regelmäßige Überprüfung der Dichtungen (z. B. Air Valve Seal, Needle Packing) und der Nadeln essenziell. Sollte die Spritzpistole nicht mehr korrekt funktionieren, vergleichen Sie die betroffenen Teile mit der Explosionszeichnung, um den Verschleiß oder Defekt zu identifizieren.
Kontakt zum Hersteller
Bei Fragen zu Ersatzteilen oder technischer Unterstützung können Sie den Sealey Group Kundendienst kontaktieren:
- Telefon: 01284 757500
- E-Mail: [email protected]
- Webseite: www.sealey.co.uk
- Adresse: Sealey Group, Kempson Way, Suffolk Business Park, Bury St Edmunds, Suffolk, IP32 7AR
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Undichtigkeit an der Nadelpackung
Überprüfen Sie die Needle Packing (Teil 33) und ziehen Sie diese ggf. nach oder ersetzen Sie sie.
Unsauberes Sprühbild
Prüfen Sie die Fluid Nozzle (Teil 3) und die Air Cap (Teil 5) auf Verschmutzungen oder Beschädigungen. Stellen Sie sicher, dass die Düsengröße für das verwendete Material geeignet ist.
Luftverlust am Ventil
Überprüfen Sie die Air Valve Seals (Teile 19, 21) und die Air Valve Gasket (Teil 24) auf Verschleiß.
Vor der Verwendung
- Überprüfen Sie alle Schraubverbindungen auf festen Sitz.
- Stellen Sie sicher, dass die installierte Düsengröße (Standard 1,3 mm) für Ihre Anwendung korrekt ist.
- Prüfen Sie, ob alle Dichtungen intakt sind.
- Stellen Sie sicher, dass der Fluidbehälter (Fluid Pot) korrekt montiert ist.
Technische Daten in der Praxis
- Fluid Nozzle 1.3mm
- Die standardmäßig installierte Düsengröße für allgemeine Lackierarbeiten.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Spritzpistole in ihre Einzelteile zerlegt.
- Die Nummern im Diagramm entsprechen den 'Item'-Nummern in der Tabelle auf Seite 2.
- Verwenden Sie das Diagramm, um die Position von Dichtungen und Federn bei der Montage korrekt zu bestimmen.
Modellkompatibilität
- Das Modell HVLP05 unterstützt optionale Düsengrößen von 1,2 mm und 1,4 mm.
- Ersatzteile müssen von einer kompetenten Person eingebaut werden.
