Montageanleitung für Terma HX Heizkörper-Befestigungsset
Detaillierte Montageanleitung für das Terma HX Heizkörper-Befestigungsset. Erfahren Sie, wie Sie den Heizkörper sicher an der Wand montieren, die Abstände einstellen und die Anschlüsse vornehmen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Terma HX Befestigungsset ermöglicht die Wandmontage von Heizkörpern mit einem einstellbaren Wandabstand von 57 bis 65 mm. S. 1
Wichtigste Schritte
- Wandmontage der Konsolen S. 1
- Anschluss der Ventile S. 1, 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Wandabstand | 57-65 mm | Einstellbereich der Befestigung | S. 1 |
Wo es im PDF steht
- Montageanleitung S. 1
- Anschlussdetails S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die fachgerechte Wandmontage des Terma HX Heizkörper-Befestigungssets. Das System ist für einen Wandabstand von 57 bis 65 mm ausgelegt und erfordert drei Befestigungspunkte. Bitte stellen Sie vor Beginn sicher, dass die Wand für das Gewicht des Heizkörpers geeignet ist.
Benötigte Werkzeuge
- Bohrmaschine mit 10 mm Bohrer
- PZ3 Schraubendreher
- 4 mm Schraubendreher
- 22 mm und 14 mm Maulschlüssel (nur für Wasser- und Dual-Betrieb)
Schritt-für-Schritt-Montage
- Vorbereitung: Markieren Sie die Bohrlöcher an der Wand gemäß den Maßen A, B, D, E und F.
- Bohren: Bohren Sie die Löcher mit einem 10 mm Bohrer (Tiefe ca. 80 mm).
- Dübel setzen: Setzen Sie die Dübel in die Bohrlöcher ein.
- Konsolen montieren: Schrauben Sie die Befestigungskonsolen mit dem PZ3 Schraubendreher fest an die Wand.
- Heizkörper aufsetzen: Hängen Sie den Heizkörper auf die montierten Konsolen.
- Fixierung: Sichern Sie den Heizkörper an den Konsolen.
- Justierung: Überprüfen Sie den Wandabstand (57-65 mm) und ziehen Sie die Schrauben fest.
Anschluss (Wasser- und Dual-Betrieb)
Für Versionen mit Wasser- oder Dual-Betrieb folgen Sie den Schritten 7 und 8:
- Verwenden Sie die 22 mm und 14 mm Maulschlüssel, um die Anschlüsse (Ventile/Stopfen) gemäß den Abbildungen zu montieren.
- Achten Sie darauf, die Dichtungen korrekt einzusetzen, um Leckagen zu vermeiden.
Praktische Hilfe
Typische Probleme
Heizkörper sitzt locker
Überprüfen Sie, ob die Befestigungsschrauben an den Konsolen vollständig angezogen sind und der Wandabstand korrekt eingestellt wurde.
Bohrlöcher passen nicht
Überprüfen Sie die Maße A, B, D, E und F erneut, bevor Sie bohren. Der Abstand D/2 ist entscheidend für die Ausrichtung.
Vor der Verwendung
- Bohrmaschine mit 10 mm Bohrer
- PZ3 Schraubendreher
- 4 mm Schraubendreher
- 22 mm Maulschlüssel
- 14 mm Maulschlüssel
Abbildungen und Diagramme

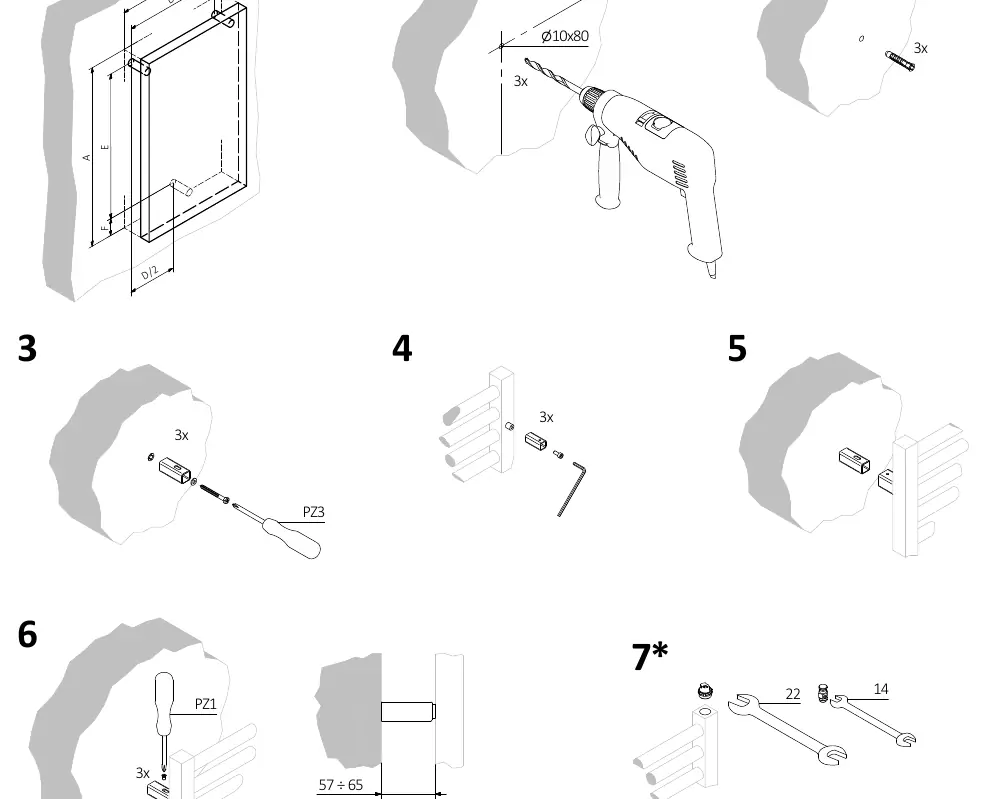

- Schritte 1-6 zeigen die Wandmontage der Konsolen und das Aufhängen des Heizkörpers.
- Schritt 7 und 8 zeigen die Montage der Ventile und Stopfen für Wasser- und Dual-Betrieb.
Modellkompatibilität
- Die Schritte 7 und 8 gelten nur für die Wasser- und Dual-Fuel-Version des Heizkörpers.
