Benutzerhandbuch für das ULP-System (Universal Logic Plug)

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als technischer Leitfaden für Installateure und Wartungspersonal zur Einrichtung und zum Betrieb des ULP-Systems (Universal Logic Plug). Es deckt die Kompatibilität, Verbindungsregeln, Stromversorgung und Kommunikationsarchitekturen für verschiedene Leistungsschalterreihen ab, darunter PowerPacT und MasterPacT.

ULP-Systembeschreibung

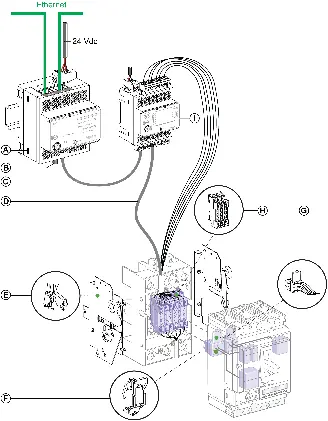

Das ULP-System integriert Mess-, Kommunikations- und Betriebsunterstützungsfunktionen für Leistungsschalter. Eine Intelligent Modular Unit (IMU) besteht aus einem Hauptgerät (Leistungsschalter) mit internem Kommunikationsmodul und einem oder mehreren externen ULP-Modulen.

ULP-Module und Zubehör

Das System umfasst verschiedene Module:

• IFE Ethernet-Schnittstellen: Ermöglichen den Ethernet-Zugriff auf einzelne oder mehrere Leistungsschalter.
• IFM Modbus-SL-Schnittstellen: Bieten Zugriff auf Modbus-Netzwerke.
• IO-Module: Erweitern die Steuerungs- und Überwachungsfunktionen (digitale Ein-/Ausgänge, Pt100-Eingang).
• FDM121: Frontanzeigemodul für Messwerte und Alarme.
• Zubehör: ULP-Kabel (RJ45), Leitungsabschlüsse und Adapter.

Installations- und Verbindungsregeln

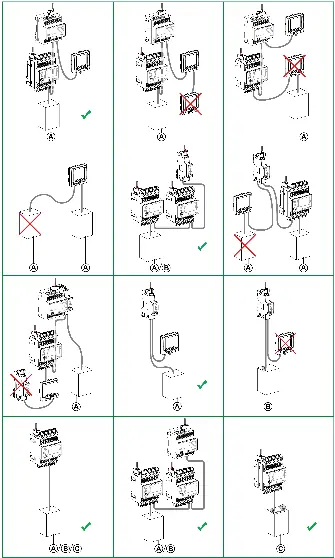

ULP-Module werden in einer Daisy-Chain-Topologie verbunden. Wichtige Regeln:

• Leitungsabschluss: Am Ende der ULP-Linie muss ein ULP-Leitungsabschluss (TRV00880) installiert werden.
• Kabellängen: Die maximale Länge zwischen zwei Modulen beträgt 5 m (ohne externe Stromversorgung) oder 10 m (mit externer Stromversorgung). Die Gesamtlänge pro IMU ist auf 20 m begrenzt.
• Biegeradius: ULP-Kabel müssen mit einem Mindestbiegeradius von 50 mm verlegt werden.

Stromversorgung

Das System erfordert eine 24 Vdc SELV-Stromversorgung. Die Lastbilanz muss berechnet werden, um Spannungsabfälle zu vermeiden. Die Stromaufnahme jedes RJ45-ULP-Ports ist auf 300 mA begrenzt. Bei großen Installationen oder langen Kabelwegen können segmentierte Stromversorgungen erforderlich sein.

Modbus-Kommunikation

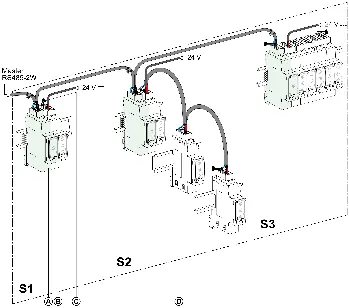

Die Modbus-Verkabelung muss die Signalintegrität (D0, D1, 0 VL) und die Abschirmung sicherstellen. Bei Installationen, die sich über mehrere Schaltschränke erstrecken, sind spezielle Erdungsregeln und ggf. isolierte Repeater (für STRV00210) erforderlich.

Ethernet-Architekturen

Es werden verschiedene Ethernet-Topologien unterstützt:

• Star-Architektur: Hohe Zuverlässigkeit, da jeder Knoten direkt mit einem verwalteten Switch verbunden ist.
• Daisy-Chain-Architektur: Kostengünstige Lösung, erfordert jedoch Geräte mit zwei Ethernet-Ports.

Kompatibilität und Wartung

Die Kompatibilität zwischen Hardware und Firmware kann über die ULP-Status-LED oder die EcoStruxure Power Commission Software überprüft werden. Die Software ermöglicht zudem Firmware-Updates und die Diagnose von Diskrepanzen im System.
