Bedienungsanleitung für Brilliant Motion PIR 1lt Wandleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Brilliant Motion PIR 1lt Wandleuchte (Modelle 48739 und 48740). Das Gerät ist für den Außenbereich konzipiert und verfügt über einen integrierten PIR-Bewegungsmelder. Die Installation muss zwingend durch eine fachkundige und qualifizierte Elektrofachkraft gemäß den geltenden IEE-Verkabelungsvorschriften und Bauvorschriften erfolgen.

Sicherheitshinweise

• Das Produkt entspricht der Schutzklasse 1 und muss zwingend geerdet werden.
• Vor Installations- oder Wartungsarbeiten muss die Stromversorgung am Hauptschalter unterbrochen werden.
• Nicht in oder in der Nähe von Meeresumgebungen installieren.
• Das Gerät wird im Betrieb heiß; montieren Sie es außerhalb der Reichweite von Personen.
• Beschädigte PC-Abdeckungen müssen sofort ersetzt werden; das Gerät darf ohne diese nicht betrieben werden.

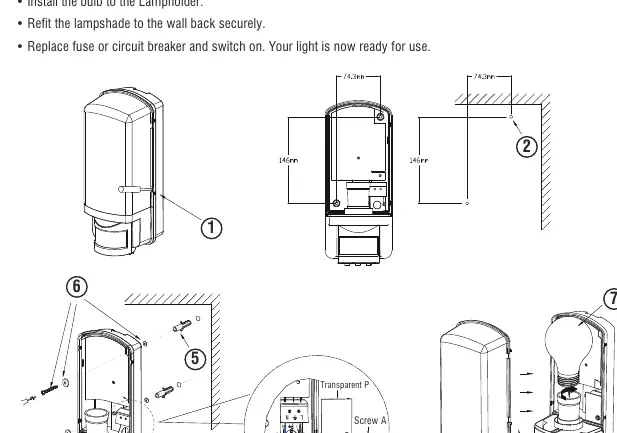

Installation

Stellen Sie vor der Montage sicher, dass alle Teile vorhanden sind und die Wand für das Gewicht der Leuchte geeignet ist.

1. Entfernen Sie die alte Leuchte und notieren Sie die Kabelbelegung.
2. Bestimmen Sie die Position der Leuchte. Achten Sie auf die Pfeilmarkierung am Gehäuse, die die korrekte Ausrichtung (oben) anzeigt.
3. Markieren Sie die Befestigungslöcher. Die Lampenfassung muss nach oben zeigen.
4. Lösen Sie Schraube A und entfernen Sie die transparente Platte.
5. Führen Sie das Netzkabel durch die Gummitülle in der Rückwand.
6. Befestigen Sie die Rückwand mit den mitgelieferten Schrauben und Dübeln an der Wand.
7. Schließen Sie die Kabel gemäß dem Schaltplan an den Schnellanschlussblock an.
8. Setzen Sie die transparente Platte wieder ein und befestigen Sie den Lampenschirm.
9. Installieren Sie das Leuchtmittel (max. 60W E27) und schalten Sie den Strom wieder ein.

Verkabelung

Verbinden Sie die Netzleitungen mit dem Schnellanschlussblock im Inneren des Produkts:

• Schaltphase (Switched Live): Braun (L)
• Neutralleiter: Blau (N)
• Erde: Grün/Gelb

Stellen Sie sicher, dass die Verbindungen fest sitzen und keine losen Litzen aus dem Anschlussblock ragen.

PIR-Sensor Einstellung

Der Sensor muss in einer vertikalen Position, 1,8 bis 2,5 m über dem Boden montiert werden. Der Erfassungswinkel beträgt 120°.

• Reichweite: Einstellbar bis zu 10 Meter.
• Zeit (TIME): Die Einschaltdauer kann von 1 Sekunde bis 60 Minuten eingestellt werden.
• Helligkeit (LUX): Einstellbar von 10 bis 2000 Lux.
• Einstellung: Verwenden Sie einen kleinen Schraubendreher für die "TIME"- und "LUX"-Schrauben. Um die Empfindlichkeit bei Tageslicht zu testen, decken Sie den Sensor ab, um Nachtbedingungen zu simulieren.

Wartung und Leuchtmittelwechsel

Schalten Sie vor dem Wechseln des Leuchtmittels oder der Reinigung immer die Stromversorgung aus und lassen Sie das Leuchtmittel abkühlen. Reinigen Sie die Leuchte nur mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel.
