Installationsanleitung für Sanela SLZA 03M/03N Münz-Dusch-Timer
Schnellstart-Anleitung für die Installation und Inbetriebnahme der Sanela SLZA 03M und SLZA 03N Münz-Dusch-Timer. Enthält Montagehinweise, Schaltpläne und technische Anforderungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für die Münz-Dusch-Timer Sanela SLZA 03M (direkte Steuerung) und SLZA 03N (interaktive Steuerung). Die Geräte erfordern eine konstante 24V DC Spannungsversorgung. Vor der Installation ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise zu lesen.
Montage und Installation
Die Installation muss gemäß den beiliegenden Schaltplänen erfolgen. Achten Sie auf die korrekte Positionierung der Kabelauslässe und die Einhaltung der Abstände (siehe Maßzeichnungen). Die Montage erfolgt durch Verschraubung an der Wand unter Verwendung der mitgelieferten Dübel und Schrauben.
- Stellen Sie sicher, dass die Wand für die Montage geeignet ist.
- Verwenden Sie einen 8 mm Bohrer für die Befestigungslöcher.
- Die Einheit muss unter konstanter Spannung stehen. Schließen Sie das Netzteil nicht hinter einem Lichtschalter an.
Elektrischer Anschluss
Die Geräte benötigen eine 24V DC Stromversorgung. Der Anschluss muss gemäß dem beiliegenden Schaltplan erfolgen. Achten Sie auf die korrekte Polarität (+/-). Ein falscher Anschluss kann die Elektronik beschädigen.
Wartung und Betrieb
Die Geräte sind für den Betrieb mit Münzen oder Token konzipiert. Bei Verlust oder Beschädigung der Schlüssel können keine Ersatzschlüssel nachbestellt werden. Es wird empfohlen, eine regelmäßige Wartung gemäß den spezifischen Wartungsanleitungen auf der Website des Herstellers durchzuführen.
Technische Daten und Zubehör
Das System ist modular aufgebaut. Erforderliches Zubehör umfasst Duscharmaturen (mit oder ohne Piezo-Taster) und passende Netzteile (z.B. SLZ 01Y, SLZ 04Y). Für die Parametrierung ist optional eine Fernbedienung (SLD 05) erhältlich.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht nach Installation
Überprüfen Sie, ob das Gerät unter konstanter Spannung steht und nicht über einen Lichtschalter geschaltet wird.
Schlüssel verloren oder beschädigt
Identische Schlüssel können nicht nachbestellt werden. Bitte bewahren Sie die Schlüssel sicher auf.
Vor der Verwendung
- Sicherheitshinweise gelesen und verstanden
- 24V DC Spannungsversorgung sichergestellt
- Wandmontage auf Stabilität geprüft
- Schaltplan für das spezifische Modell (03M oder 03N) bereitgelegt
- Alle benötigten Zubehörteile (Armaturen, Netzteil) vorhanden
Abbildungen und Diagramme

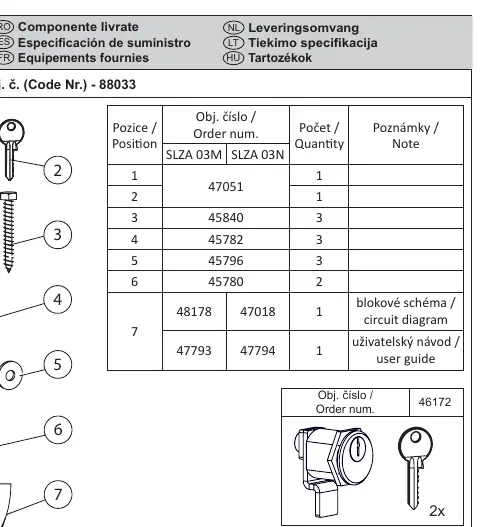

- Seite 1: Lieferumfang und Übersicht der Komponenten.

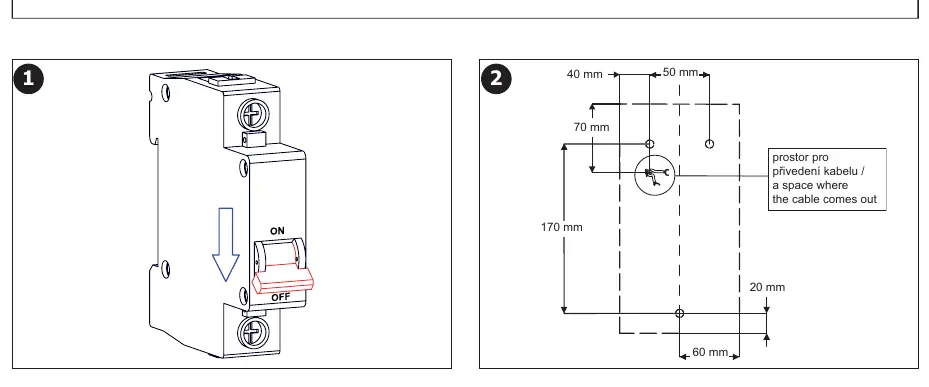

- Seite 2: Maßzeichnungen und Installationsabstände.

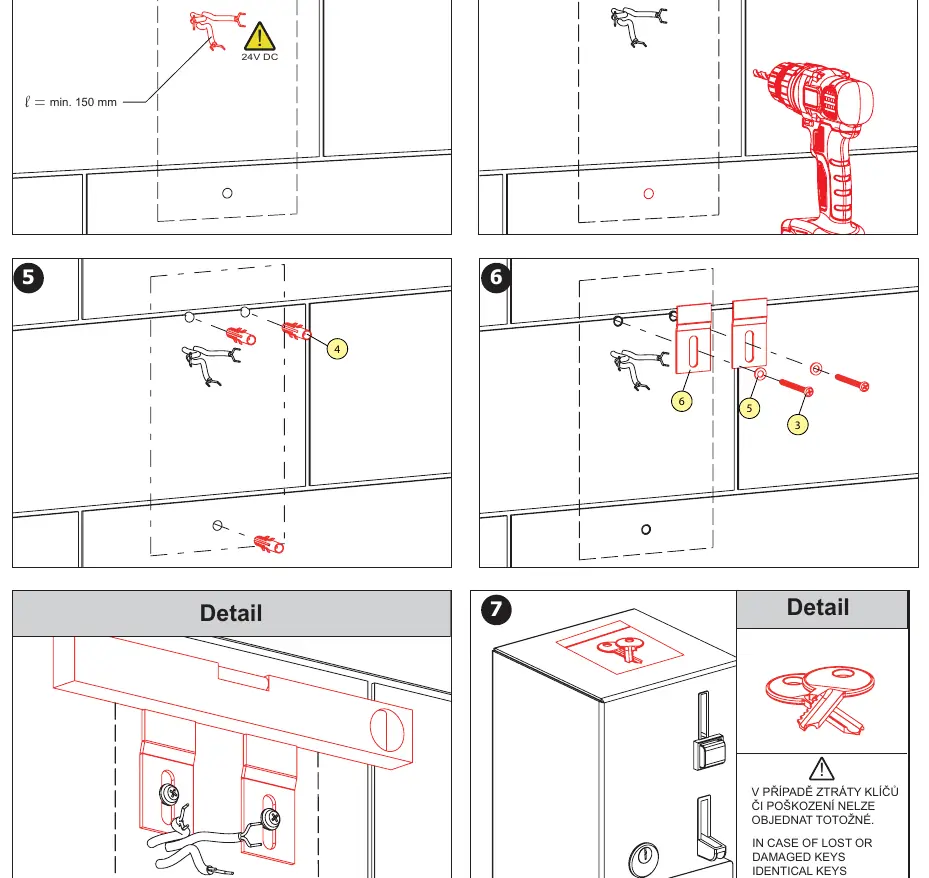

- Seite 3: Schritt-für-Schritt Montageanleitung (Bohren, Befestigen).

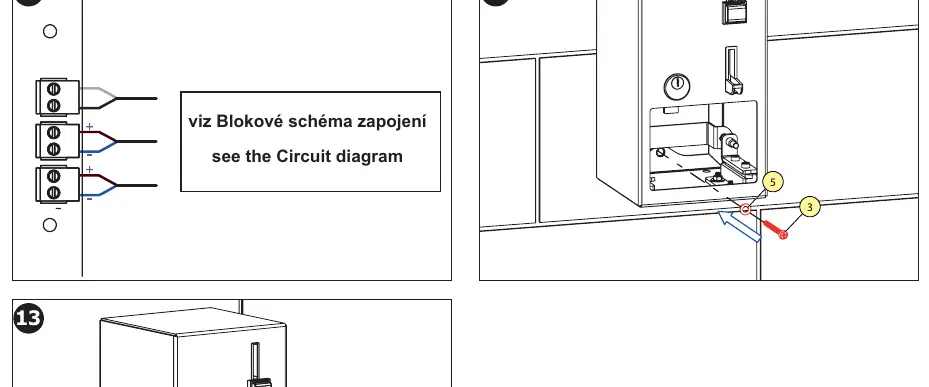

- Seite 4: Elektrischer Anschluss und Hinweis zur konstanten Spannungsversorgung.
Modellkompatibilität
- Nur mit Sanela-kompatiblen Duscharmaturen und Netzteilen verwenden.
- Nicht hinter Lichtschaltern installieren.
