Bedienungsanleitung für Sanela 02KZ Urinal-Infrarot-Spülsystem
Schnellstartanleitung für das Sanela 02KZ Urinal-Infrarot-Spülsystem. Enthält Installationsschritte, elektrische Anschlusspläne, Wartungshinweise und technische Parameter für den Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Betriebsanweisungen für das Sanela 02KZ und 02KVZ Urinal-Infrarot-Spülsystem. Das Gerät erfordert eine konstante Spannungsversorgung von 230 V AC und darf nicht hinter einem Lichtschalter angeschlossen werden, um eine ordnungsgemäße Funktion zu gewährleisten.
Installation
Die Installation muss gemäß den beiliegenden Diagrammen erfolgen:
- Stellen Sie sicher, dass der Wasserdruck zwischen 0,1 und 0,6 MPa liegt.
- Verwenden Sie ein Sieb mit einer Maschenweite von maximal 90 µm, um das Ventil vor Verschmutzung zu schützen.
- Die Montage erfolgt in einer Unterputzbox. Achten Sie auf die korrekte Ausrichtung der Anschlüsse (G 3/4").
- Schließen Sie die Stromversorgung (230 V AC) gemäß den Schritten 7 und 12 an die Elektronik an.
- Nach der Montage muss das System unter konstanter Spannung bleiben.
Betrieb und Einstellungen
Das System verfügt über eine automatische Infrarot-Spülung. Parameter können über das optionale Zubehör SLD 03 (universelle Fernbedienung) angepasst werden:
- Erfassungsbereich: Standardmäßig 0,3 - 0,7 m.
- Spülzeit: Standardmäßig 3 Sekunden (einstellbar 0,15 - 15,5 s).
- Hygienespülung: Standardmäßig alle 24 Stunden (einstellbar 8 / 24 / 64 / 72 h).
- Einstellungsmodus: Aktivierung für 90 Sekunden.
Wartung und Reinigung
Um eine lange Lebensdauer zu gewährleisten, wird eine jährliche Wartung empfohlen:
- Reinigen Sie das Sieb des elektromagnetischen Ventils.
- Überprüfen Sie alle Schraubverbindungen und Steckkontakte auf festen Sitz.
- Reinigen Sie Edelstahlteile nur mit Wasser, Seife und einem weichen Tuch.
- Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel. Empfohlen wird das Produkt SLA 37 von Sanela.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Ventil verstopft
Jährliche Reinigung des Siebes am elektromagnetischen Ventil durchführen.
Fehlfunktion der Elektronik
Sicherstellen, dass das Gerät unter konstanter Spannung steht und nicht über einen Lichtschalter geschaltet wird.
Vor der Verwendung
- Wasserdruck prüfen (0,1 - 0,6 MPa).
- Sieb mit Maschenweite ≤ 90 µm installieren.
- Spannungsversorgung 230 V AC sicherstellen.
- Elektrische Anschlüsse gemäß Schaltplan prüfen.
- Alle Schraubverbindungen festziehen.
Technische Daten in der Praxis
- Betriebsspannung
- 230 V AC, muss konstant anliegen.
Abbildungen und Diagramme

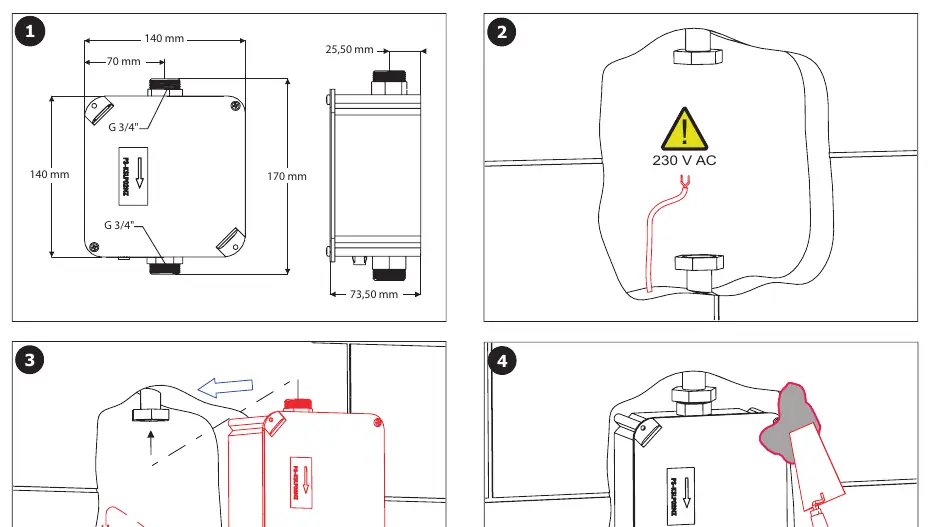

- Schritt 1-4: Montage der Unterputzbox und Anschluss der Wasserleitungen.

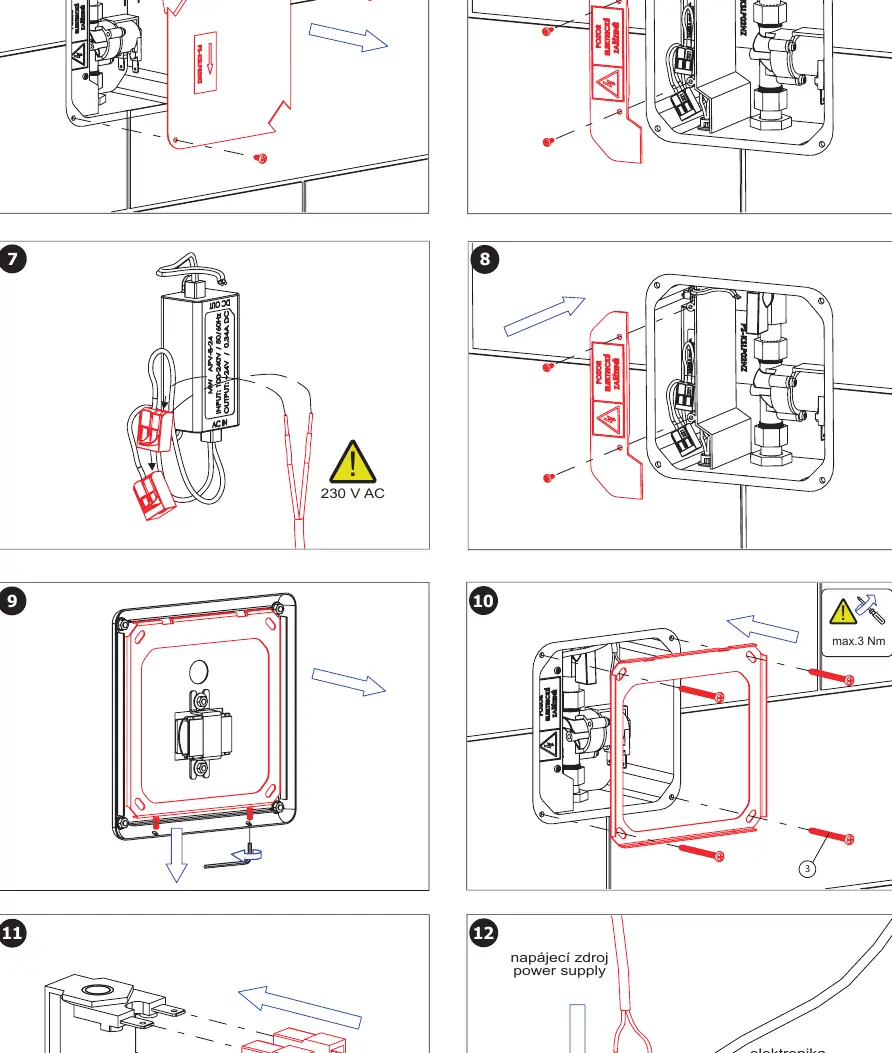

- Schritt 7-12: Elektrischer Anschluss der Stromversorgung und der Elektronikkomponenten.
- Schritt 15-17: Aktivierung des Einstellungsmodus und Test der Infrarot-Erfassung.
