Bedienungsanleitung für Sanela 04X Wand-Thermostatarmatur
Schnellstartanleitung für die Sanela 04X Wand-Thermostatarmatur. Enthält Informationen zur Installation, elektrischen Verbindung, Wartung des Magnetventils und Konfiguration der Sensoreinstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Bedienungshinweise für die Sanela 04X Wand-Thermostatarmatur. Das Gerät erfordert eine konstante 24 V DC Spannungsversorgung. Ein Betrieb über einen Lichtschalter ist nicht zulässig, da dies die Elektronik beschädigen oder die Funktion beeinträchtigen kann. Die Armatur verfügt über eine automatische Abschaltfunktion nach 5 Minuten Dauerbetrieb.
Installation

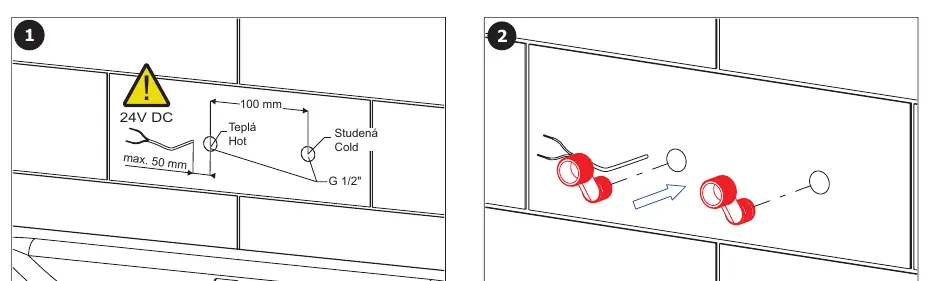

Die Montage erfolgt an der Wand mit einem Wasseranschlussabstand von 100 mm. Stellen Sie sicher, dass die Wasserleitungen vor der Installation gespült werden. Die elektrischen Anschlüsse müssen gemäß dem beiliegenden Schaltplan erfolgen. Achten Sie darauf, dass die Stromversorgung nicht hinter einem Lichtschalter angeschlossen wird, um eine dauerhafte Spannungsversorgung zu gewährleisten.
Bedienung und Einstellungen
Die Armatur arbeitet automatisch über Infrarotsensoren. Die Werkseinstellungen umfassen eine Sensorreichweite von 12 cm und eine automatische Abschaltung nach 310 Sekunden. Mit dem optionalen Zubehör SLD 03 können Parameter wie Sensorreichweite, Hygienespülintervalle und Spüldauer individuell angepasst werden.
Wartung und Pflege
Aufgrund möglicher Verschmutzungen im Wasser wird empfohlen, einmal jährlich das Sieb des Magnetventils zu reinigen. Überprüfen Sie bei dieser Gelegenheit auch den festen Sitz aller Schraubverbindungen und die Kontaktflächen der elektrischen Steckverbinder.
Technische Daten
- Betriebsdruck: 0,1 - 0,6 MPa
- Spannungsversorgung: 24 V DC
- Siebmaschenweite: kleiner oder gleich 90 µm
- Automatische Abschaltung: 5 Minuten (Standard)
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Armatur schaltet nicht ab oder reagiert nicht
Prüfen Sie, ob die Stromversorgung konstant anliegt und nicht über einen Lichtschalter unterbrochen wird.
Wasserdurchfluss ist schwach oder unregelmäßig
Reinigen Sie das Sieb des Magnetventils von Ablagerungen und prüfen Sie den Wasserdruck (0,1 - 0,6 MPa).
Vor der Verwendung
- Stellen Sie sicher, dass die Wasserleitungen vor der Montage gespült wurden.
- Prüfen Sie, ob eine konstante 24 V DC Stromversorgung vorhanden ist.
- Kontrollieren Sie den Abstand der Wasseranschlüsse (100 mm).
- Stellen Sie sicher, dass das Sieb des Magnetventils korrekt eingesetzt ist.
Technische Daten in der Praxis
- Siebmaschenweite <= 90 µm
- Maximale Größe der Partikel, die das Sieb passieren dürfen, um das Ventil zu schützen.
Abbildungen und Diagramme
- Die Schaltpläne zeigen den korrekten Anschluss der 24 V DC Leitung.

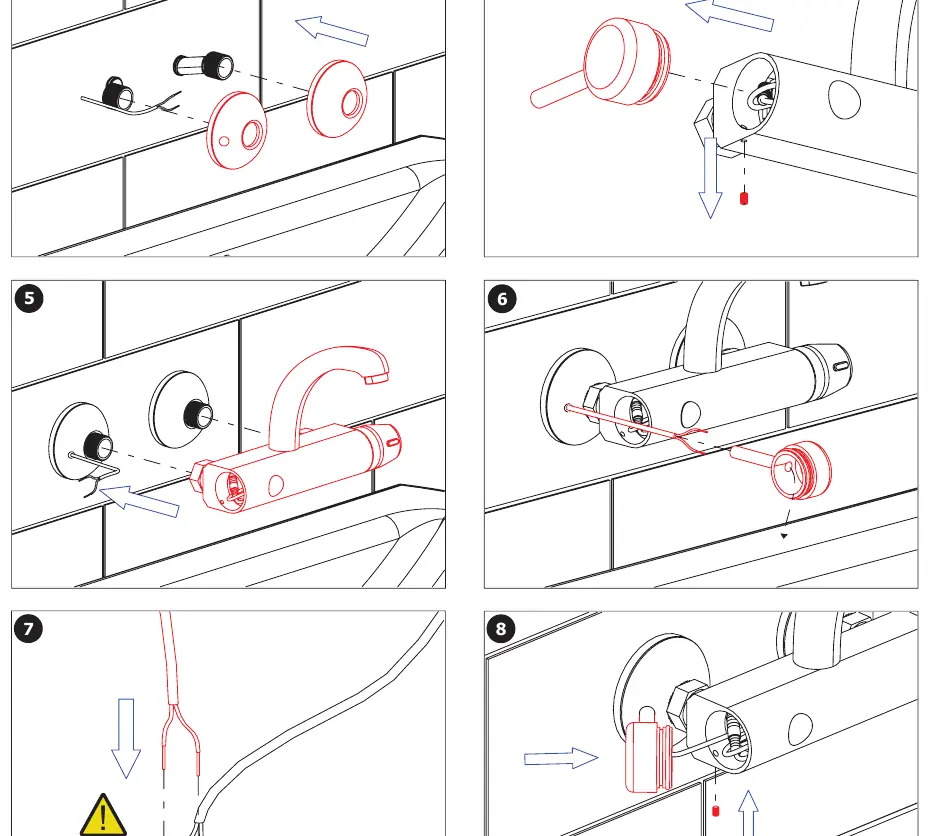

- Die Abbildungen verdeutlichen die Montage der Rosetten und des Armaturenkörpers.
- Die Sensor-Diagramme zeigen die Erfassungsbereiche und die manuelle Start/Stopp-Funktion.
Modellkompatibilität
- Verwenden Sie für erweiterte Einstellungen das optionale Fernbedienungsgerät SLD 03.
- Für die Stromversorgung sind externe Netzteile der Serie SLZ (z.B. SLZ 01Y, SLZ 04X) erforderlich.
