Bedienungsanleitung für Sanela SLSN 02PT Duschpaneel
Schnellstartanleitung für das Sanela SLSN 02PT Edelstahl-Duschpaneel mit Piezo-Steuerung und Thermostatmischer. Enthält Informationen zu Installation, Anschluss, Parametereinstellungen und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanweisungen für das Sanela SLSN 02PT Duschpaneel aus Edelstahl mit Piezo-Steuerung und Thermostatmischer. Das Gerät erfordert eine konstante 24 V DC Stromversorgung. Vor der Installation ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise zu lesen. Das System ist für einen Wasserdruck von 0,1 bis 0,6 MPa ausgelegt und erfordert ein Sieb mit einer Maschenweite von maximal 90 µm.
Installation
Die Installation muss gemäß der technischen Zeichnung und den beiliegenden Schritten erfolgen:
- Schalten Sie die Stromversorgung aus.
- Bohren Sie die Löcher (Ø 8 mm) gemäß der technischen Zeichnung.
- Montieren Sie die Halterung mit den mitgelieferten Dübeln und Schrauben.
- Installieren Sie die Wasseranschlüsse (Warm/Kalt) und spülen Sie die Leitungen durch (ca. 10 l).
- Schließen Sie die elektrische Verbindung an das 24 V DC Netzteil an.
- Montieren Sie das Duschpaneel an der Halterung und sichern Sie es mit den Schrauben.
Elektrischer Anschluss
Für eine ordnungsgemäße Funktion muss das Gerät dauerhaft unter Spannung stehen. Schließen Sie das Netzteil nicht hinter einem Schalter im Lichtstromkreis an.
Bedienung und Einstellungen
Die Steuerung erfolgt über den Piezo-Taster. Parameter wie die automatische Stopp-Zeit, Hygienespülintervalle und die Dauer der Hygienespülung können mit der Fernbedienung SLD 04 angepasst werden.
- Automatische Stopp-Zeit: Einstellbar von 10 bis 310 Sekunden (Werkseinstellung: 120 s).
- Hygienespülintervall: Einstellbar (OFF / 6 / 8 / 12 / 24 / 48 / 72 / 168 h).
- Hygienespüldauer: Einstellbar von 5 bis 1200 Sekunden (Werkseinstellung: 5 s).
Wartung
Es wird empfohlen, eine regelmäßige Wartung gemäß der Wartungsanleitung durchzuführen. Bei Bedarf kann der Regler ausgetauscht werden. Informationen zur Fehlerbehebung und technischem Support finden Sie unter www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht oder schaltet unkontrolliert ab.
Stellen Sie sicher, dass das Gerät dauerhaft unter konstanter 24 V DC Spannung steht und nicht über einen Lichtschalter geschaltet wird.
Wasserdurchfluss ist zu gering oder ungleichmäßig.
Überprüfen Sie das Sieb am Wasseranschluss (Maschenweite ≤ 90 µm) auf Verschmutzungen und reinigen Sie es gegebenenfalls.
Vor der Verwendung
- Sicherheitshinweise gelesen
- Wasserdruck zwischen 0,1 und 0,6 MPa sichergestellt
- Stromversorgung 24 V DC vorbereitet
- Wasserleitungen vor dem Anschluss gespült (ca. 10 l)
- Sieb mit Maschenweite ≤ 90 µm installiert
Abbildungen und Diagramme

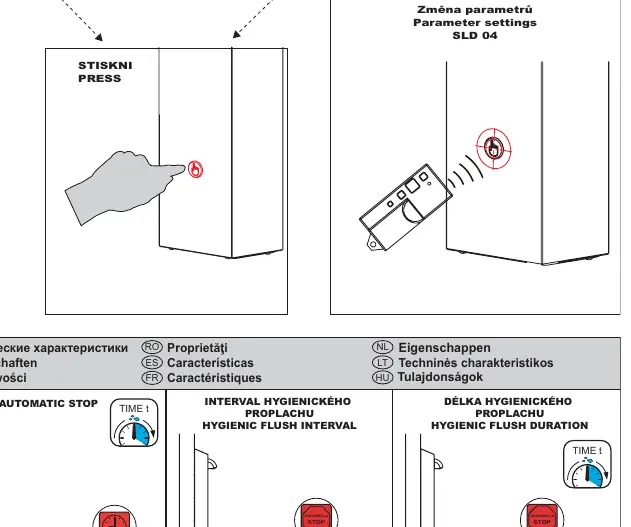

- Seite 1 zeigt die grundlegende Piezo-Bedienung und die Einstellmöglichkeiten via SLD 04.
- Seite 2 enthält die Stückliste und die Abmessungen für die Montage.
- Seite 3 zeigt den technischen Installationsplan mit Wasser- und Stromanschlusspunkten.

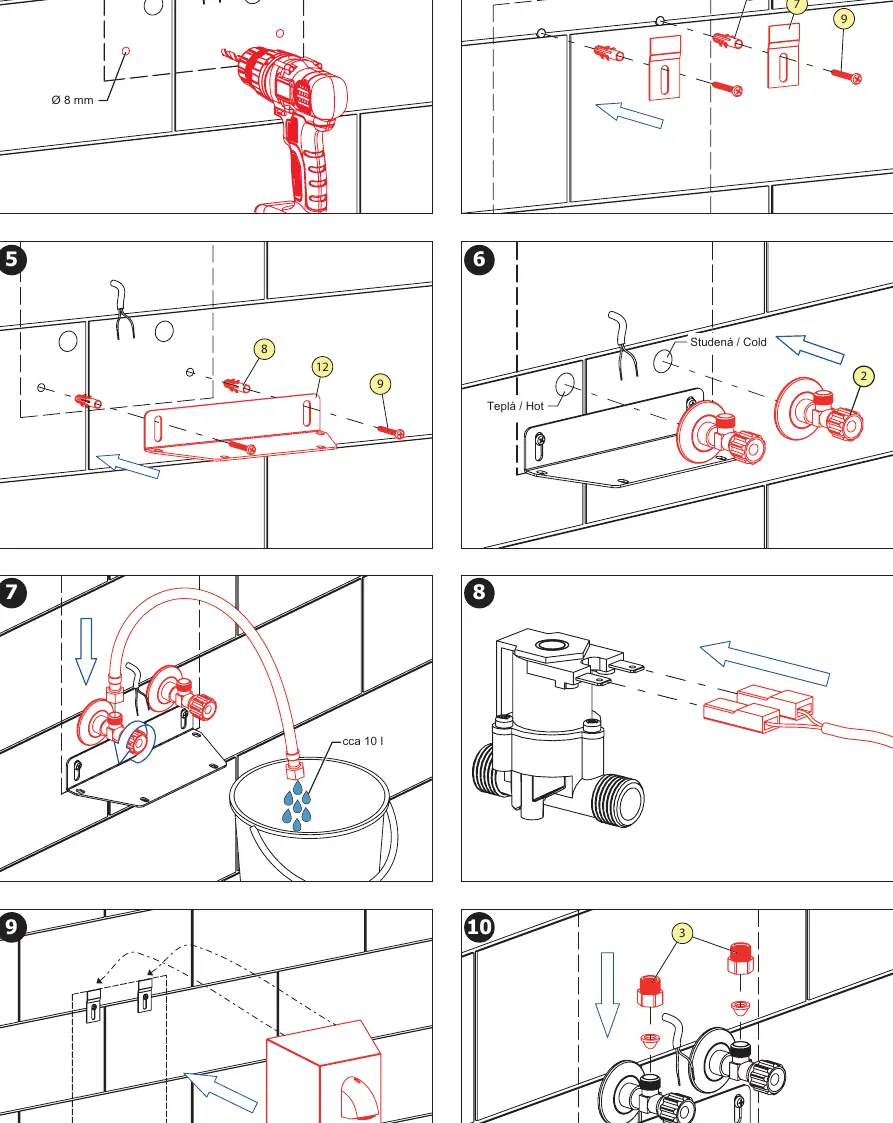

- Seite 4 und 5 illustrieren die schrittweise Montage und den elektrischen Anschluss.
Modellkompatibilität
- Erfordert ein 24 V DC Netzteil (z.B. SLZ 01Y, SLZ 01Z, SLZ 04Y, SLZ 04Z, SLZ 04X, SLZ 06).
- Nicht für den Anschluss hinter einem Lichtschalter geeignet.
