HLK / Thermostate und Steuerungen
Bedienungsanleitung für die automatische Duschsteuerung Sanela SLS 02TAB
Schnellstartanleitung für die Sanela SLS 02TAB automatische Duschsteuerung mit Thermostatmischer. Enthält Informationen zur Installation, Parametereinstellung, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung

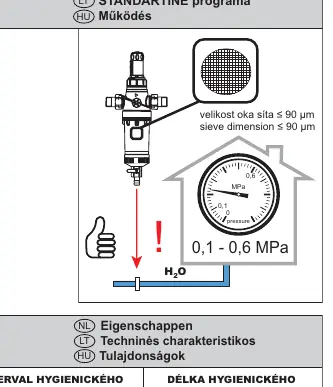

Dieses Dokument dient als Installations- und Bedienungsanleitung für die automatische Duschsteuerung Sanela SLS 02TAB mit Thermostatmischer (6 V). Vor der Installation ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise zu lesen. Das System erfordert einen Wasserdruck zwischen 0,1 und 0,6 MPa und ein Sieb mit einer Maschenweite von maximal 90 µm.
Installation
Die Installation muss gemäß den beiliegenden Montageschritten erfolgen. Achten Sie auf die korrekte Ausrichtung der Anschlüsse für warmes und kaltes Wasser. Die Steuereinheit wird in die Wand eingelassen; die Einbautiefe ist zu beachten. Nach der Montage der Unterputzbox und dem Anschluss der Wasserleitungen erfolgt die elektrische Verbindung der Sensoreinheit mit dem Magnetventil. Die Stromversorgung erfolgt über Batterien, die in einem externen Gehäuse untergebracht werden.
Betrieb und Einstellungen
Die Duschsteuerung arbeitet automatisch. Die Werkseinstellungen umfassen eine Nachlaufzeit von 3 Sekunden, eine automatische Abschaltung nach 300 Sekunden und eine Erfassungsdistanz von 12 cm. Parameter wie die Erfassungsdistanz, die Dauer der hygienischen Spülung und das Intervall können angepasst werden. Dies erfolgt entweder über die Sensoreinheit selbst oder über die Sanela Control App in Verbindung mit dem SLD 03 Zubehör.
Wartung und Batteriewechsel
Der Batteriestatus wird durch die Elektronik überwacht. Wenn die Kapazität sinkt, wird ein Batteriewechsel empfohlen; bei 0 % Kapazität ist dieser zwingend erforderlich. Zur Wartung des Thermostatmischers kann die Wasserzufuhr direkt an der Armatur abgesperrt werden. Reinigen Sie die Komponenten regelmäßig, um Kalkablagerungen zu vermeiden.
Fehlerbehebung
Bei Funktionsstörungen prüfen Sie zunächst den Batteriestatus. Stellen Sie sicher, dass alle elektrischen Verbindungen fest sitzen und keine Kabel beschädigt sind. Sollte das Gerät nicht reagieren, kontrollieren Sie die Wasserzufuhr und den korrekten Sitz des Sensors.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Duschsteuerung reagiert nicht
Batteriestatus prüfen und ggf. Batterien austauschen. Elektrische Steckverbindungen zwischen Sensor und Magnetventil kontrollieren.
Wassertemperatur nicht korrekt
Thermostat am Mischer prüfen und ggf. neu einstellen. Sicherstellen, dass die Warm- und Kaltwasserzufuhr korrekt angeschlossen ist.
Unbeabsichtigtes Auslösen oder kein Stopp
Erfassungsdistanz des Sensors prüfen und ggf. über die Sanela Control App oder das SLD 03 Gerät neu kalibrieren.
Vor der Verwendung
- Sicherheitshinweise gelesen
- Wasserdruck zwischen 0,1 und 0,6 MPa sichergestellt
- Sieb mit Maschenweite ≤ 90 µm installiert
- Batterien (4x AA 1,5 V) korrekt eingelegt
- Alle Wasseranschlüsse auf Dichtheit geprüft
Technische Daten in der Praxis
- Erfassungsdistanz
- Werkseinstellung 12 cm; einstellbar zwischen 4 und 16 cm.
- Hygienespülung
- Automatisches Intervall (OFF/6-168h) und Dauer (5-1200s) zur Vermeidung von Legionellen.
Abbildungen und Diagramme
- Schritte 1-3: Grundlegende Bedienung (Start/Stopp)
- Schritte 4-14: Montage der Unterputzbox und Wandanschluss
- Schritte 16-20: Batteriewechsel-Prozess
- Schritte 21-23: Elektrischer Anschluss des Magnetventils
- Schritte 28-30: Parametereinstellung und Kalibrierung
Modellkompatibilität
- Kompatibel mit Sanela Control App
- Erfordert SLD 03 Fernbedienung für erweiterte Einstellungen
- Verwendung von 4x AA 1,5 V Alkalibatterien empfohlen
Autor der Aufbereitung
Laura Fischer
Fachredakteurin für Gebrauchsanleitungen
Beschreibt zentrale Funktionen, Einsatzbereiche und Hinweise aus Handbüchern in einer kompakten und nutzerfreundlichen Form.
