Bedienungsanleitung für Sanela SLSN 01E Automatisches Duschpaneel

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Bedienungsanleitung für das automatische Edelstahl-Duschpaneel Sanela SLSN 01E (24 V DC). Es ist für Kalt- oder Mischwasser ausgelegt. Vor der Installation müssen die beigefügten Sicherheitshinweise gelesen werden. Das Gerät muss dauerhaft unter Spannung stehen und darf nicht hinter einem Lichtschalter angeschlossen werden.

Technische Daten und Voraussetzungen

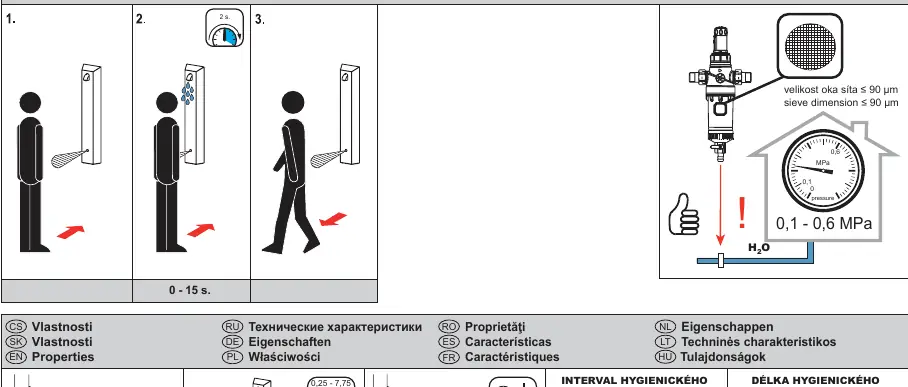

• Betriebsdruck: 0,1 - 0,6 MPa
• Siebgröße: ≤ 90 µm
• Stromversorgung: 24 V DC
• Erfassungsbereich: 0,3 - 0,7 m
• Werkseinstellungen: 3 s (Reaktionszeit), 300 s (Sicherheitsabschaltung), 5 s (Hygienespülung)

Installation

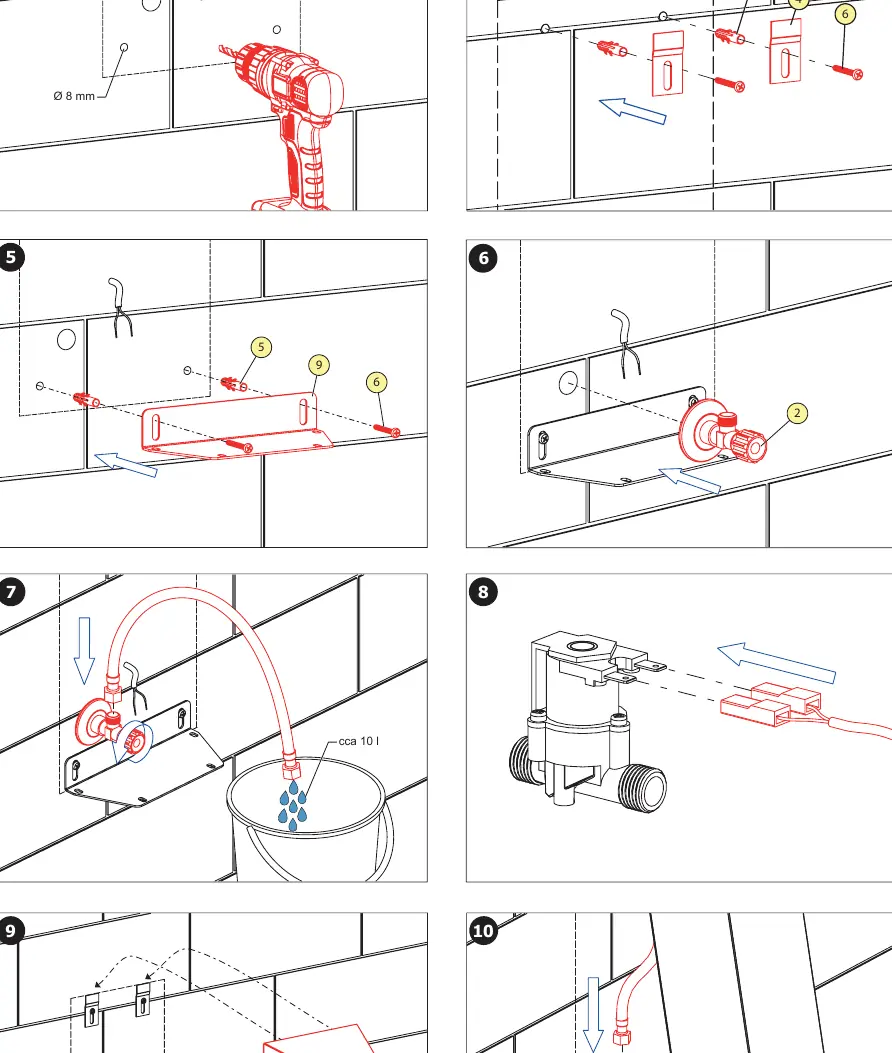

1. Bereiten Sie die Wand gemäß der technischen Zeichnung vor (Wasseranschluss G 1/2").
2. Bohren Sie Löcher (Ø 8 mm) für die Wandhalterung.
3. Montieren Sie die Halterung und das Eckventil.
4. Spülen Sie die Wasserleitung (ca. 10 l) vor dem Anschluss des Paneels.
5. Verbinden Sie die Kabel des Magnetventils und schließen Sie die 24 V DC Stromversorgung an (Braun = +, Weiß = -).
6. Hängen Sie das Paneel ein und befestigen Sie es mit den Schrauben.

Betrieb und Einstellungen

Die Einstellungen können über die SANELA Control App (mit SLD 03) angepasst werden. Die Standardfunktion ermöglicht den Start/Stopp durch Annäherung. Parameter wie die Duschverzögerung (0-15 s), die Sicherheitsabschaltung (10-310 s) und das Hygienespülintervall (OFF/6-168 h) sind konfigurierbar.

Wartung

Regelmäßige Wartung gemäß den Anweisungen auf der Website www.sanela.eu/service-download wird empfohlen. Bei Bedarf kann der Regler ausgetauscht werden, indem das Paneel demontiert und der Regler (Position 10/11) gewechselt wird.
