Installations- und Bedienungsanleitung für Sanela SLS 02P Piezo-Duschsteuerung
Schnellstartanleitung für die Sanela SLS 02P Piezo-Duschsteuerung. Enthält wichtige Installationsschritte, technische Anforderungen, Konfigurationsmöglichkeiten und Wartungshinweise für einen sicheren Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Die Sanela SLS 02P ist eine Piezo-Duschsteuerung mit Mischbatterie für Warm- und Kaltwasser, die mit 24 V DC betrieben wird. Für eine ordnungsgemäße Funktion muss das Gerät dauerhaft unter Spannung stehen; schließen Sie das Netzteil daher nicht hinter einem Lichtschalter an. Die Installation erfordert eine vertikale, glatte und porenfreie Wand. Die Edelstahlabdeckung muss während der Montage zwingend mit Silikondichtmittel versiegelt werden, um die Schutzart IP 53 zu gewährleisten.
Installation
Vor der Installation ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise zu lesen. Stellen Sie sicher, dass der Wasserdruck zwischen 0,1 und 0,6 MPa liegt und die Siebgröße maximal 90 µm beträgt. Die Montage erfolgt in der Wand, wobei die Einbautiefe bündig mit der Fliesenoberfläche abschließen muss.
- Schließen Sie die Warm- und Kaltwasserleitungen an die entsprechenden Anschlüsse an.
- Verbinden Sie die 24 V DC Stromversorgung gemäß Schaltplan.
- Versiegeln Sie die Abdeckung nach der Montage sorgfältig mit Silikon.
Bedienung und Einstellungen
Die Steuerung bietet verschiedene Funktionen, die über das Piezo-Element oder optional über die Fernbedienung SLD 04 konfiguriert werden können:
- Start/Stopp: Manuelle Aktivierung und Deaktivierung durch Drücken des Piezo-Sensors.
- Automatische Stopp-Funktion: Werkseinstellung 120 Sekunden (einstellbar 10–310 s).
- Hygienespülung: Intervall (6/8/12/24/72/168 h) und Dauer (5–1200 s) konfigurierbar.
Wartung
Es wird empfohlen, regelmäßige Wartungsarbeiten gemäß den offiziellen Wartungsanleitungen durchzuführen. Informationen zur technischen Unterstützung oder Fehlerbehebung finden Sie unter www.sanelaeu.de/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht oder schaltet sich ab.
Prüfen Sie, ob das Gerät dauerhaft unter Spannung steht. Es darf nicht hinter einem Lichtschalter angeschlossen sein.
Schutzart IP 53 nicht gewährleistet.
Stellen Sie sicher, dass die Edelstahlabdeckung bei der Installation rundum mit Silikondichtmittel versiegelt wurde.
Wasserdurchfluss unzureichend.
Überprüfen Sie den Wasserdruck (muss 0,1–0,6 MPa betragen) und reinigen Sie das Sieb (Maschenweite ≤ 90 µm).
Vor der Verwendung
- Sicherheitshinweise vollständig gelesen.
- Wasserdruck auf 0,1–0,6 MPa geprüft.
- Stromversorgung 24 V DC sichergestellt.
- Silikondichtmittel für die Abdeckung bereitgestellt.
- Einbauort auf vertikale, glatte und porenfreie Beschaffenheit geprüft.
Abbildungen und Diagramme
- Seite 1 zeigt die grundlegenden Funktionen und Werkseinstellungen.
- Seite 2 und 3 illustrieren den Einbau in die Wand und den Wasseranschluss.
- Seite 4 zeigt die elektrische Verkabelung und den Anschluss des Magnetventils.

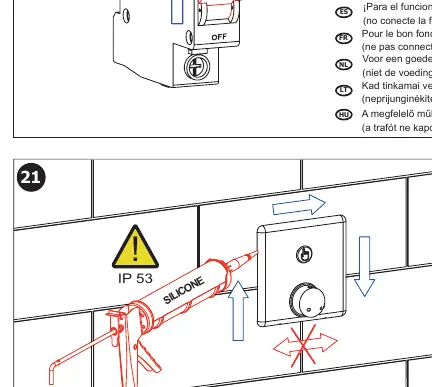

- Seite 5 zeigt die finale Montage der Abdeckung und den IP 53 Versiegelungshinweis.
Modellkompatibilität
- Kompatibel mit Fernbedienung SLD 04 zur Parameteranpassung.
- Geeignete Netzteile: SLZ 01Y, SLZ 01Z, SLZ 04Y, SLZ 04Z, SLZ 04X, SLZ 06.
