Infrarot-Urinalspülung Sanela SLP 02KX
Schnellstartanleitung für die Sanela SLP 02KX Infrarot-Urinalspülung. Erfahren Sie alles über technische Spezifikationen, Installationsvoraussetzungen, Bluetooth-Konfiguration und Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Sanela SLP 02KX ist eine automatische Infrarot-Urinalspülung mit Bluetooth-Steuerung. Dieses Dokument dient als technisches Datenblatt und Installationshilfe. Die Spülung reagiert auf Personen im Erfassungsbereich (max. 0,7 m) bei einer Anwesenheit von mehr als 7,5 Sekunden. Der Spülvorgang wird nach Verlassen der Zone ausgelöst.
Eigenschaften und Funktionen
- Bluetooth-Steuerung über die kostenpflichtige Sanela Control App oder Fernbedienung SLD 03.
- Einstellbare Spülzeit von 0,5 bis 15,5 Sekunden.
- Hygienespülung: Automatisches Spülen 24 Stunden nach der letzten Benutzung.
- Manuelle Durchflussregulierung über ein integriertes Kugelventil.
- Matte Edelstahloberfläche.
Technische Spezifikationen
- Spannungsversorgung: 24 V DC.
- Leistungsaufnahme: 7 W.
- Erfassungsbereich: 0,6 - 0,75 m.
- Betriebsdruck: 0,1 - 0,6 MPa.
- Durchfluss: 18 l/min.
- Anschlüsse: Wasserzulauf und -auslauf jeweils G 3/4 Zoll Außengewinde.
- Abmessungen Abdeckung: 170 x 170 x 10 mm.
- Abmessungen Montagebox: 140 x 140 x 75 mm.
Installation und Aufbau
Die Installation erfordert die Vorbereitung der Montagebox (Punkt 3 im Diagramm) in der Wand. Der Wasserzulauf (1) und die Stromversorgung (6) müssen in die Montagebox geführt werden. Die Verbindung zum Urinal (5) erfolgt über die entsprechende Armatur. Für Trockenbauwände oder spezielle Montageanforderungen sind optionale Rahmen (SLR 07, SLR 22) erhältlich.
Wartung und Zubehör
Die Konfiguration der Parameter erfolgt digital via Bluetooth oder Fernbedienung. Zur Stromversorgung sind verschiedene Netzteile (SLZ-Serie) je nach Anzahl der angeschlossenen Spülungen erforderlich. Die Sanela Control App ist im App Store und bei Google Play erhältlich.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Keine Spülauslösung
Prüfen Sie, ob die Person länger als 7,5 Sekunden im Erfassungsbereich (0,6-0,75 m) verweilt und ob die Stromversorgung (24 V DC) korrekt anliegt.
Zu geringer oder zu starker Wasserdurchfluss
Regulieren Sie den Durchfluss manuell über das in der Montagebox befindliche Kugelventil.
Vor der Verwendung
- Sicherstellen, dass eine 24 V DC Stromversorgung vorhanden ist.
- Prüfen, ob der Wasserdruck im Bereich von 0,1 bis 0,6 MPa liegt.
- Kompatibles Netzteil (SLZ-Serie) basierend auf der Anzahl der Spülungen wählen.
- Sanela Control App für die Bluetooth-Parametrierung herunterladen.

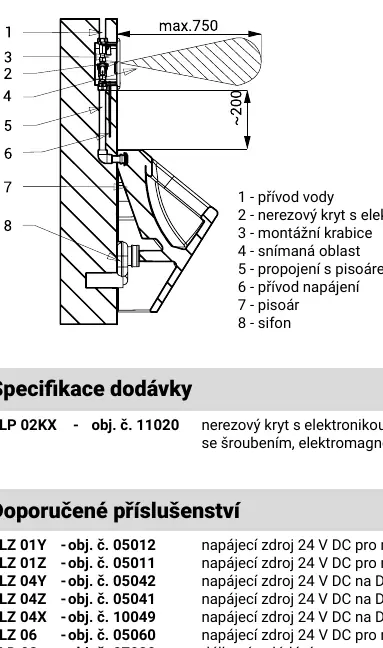

Abbildungen und Diagramme
- 1: Wasserzulauf
- 2: Edelstahl-Abdeckung mit Elektronik
- 3: Montagebox
- 4: Erfassungsbereich
- 5: Verbindung zum Urinal
Modellkompatibilität
- Erfordert Sanela Control App für erweiterte Einstellungen.
- Kompatibel mit SLZ-Netzteilen für 1 bis 15 Spülungen.
- Montagerahmen SLR 07 oder SLR 22 für spezielle Wandkonstruktionen empfohlen.
