Bedienungsanleitung für Sanela 02K/KV/KX Infrarot-Urinalspülung
Schnellstart-Anleitung für die Sanela 02K/KV/KX Infrarot-Urinalspülung. Enthält Informationen zur Installation, den verschiedenen Spülmodi (Standard, Eco 1, Eco 2), Parametereinstellungen und Wartungshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und den Betrieb der Sanela Infrarot-Urinalspülung (Modelle 02K, 02KV, 02KX). Das Gerät erfordert eine konstante 24V DC Stromversorgung und darf nicht hinter einem Lichtschalter angeschlossen werden. Die Installation muss durch Fachpersonal erfolgen.
Installation
Vor der Installation sind die beiliegenden Sicherheitshinweise zu lesen. Das Gerät wird in eine Unterputzbox montiert. Achten Sie auf den korrekten Anschluss der 24V DC Stromversorgung (Braun = Plus, Weiß = Minus). Der Wasserdruck muss zwischen 0,1 und 0,6 MPa liegen, und das Sieb muss eine Maschenweite von maximal 90 µm aufweisen.
Betrieb und Spülmodi
Die Spülung bietet verschiedene Betriebsmodi, die über die SANELA Control App oder die Fernbedienung SLD 03 angepasst werden können:
- Standard-Modus: Automatische Spülung nach Benutzung.
- Eco-Modus 1 (Pause-Modus): Geeignet für Schulen oder Stadien. Nach der ersten Benutzung wird die Zeit gemessen. Bei weiterer Benutzung innerhalb des eingestellten Zeitraums (Standard 300s) erfolgt keine Spülung. Nach Ablauf der Zeit wird automatisch gespült.
- Eco-Modus 2 (Büro-Modus): Wechselt zwischen kurzen Spülungen (1s) zur Geruchsvermeidung und langen Spülungen (3s) zur Siphonreinigung in einem einstellbaren Verhältnis (Standard 10 Spülungen).
Wartung und Einstellungen
Das Gerät sollte regelmäßig gewartet werden. Parameter wie Spülzeit, Sensorreichweite und Hygienespülintervall (OFF/6/8/12/24/48/72/168h) können über die SANELA Control App oder die Fernbedienung SLD 03 konfiguriert werden. Für technischen Support besuchen Sie die Website www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät spült nicht
Überprüfen Sie, ob die 24V DC Stromversorgung konstant anliegt und nicht über einen Lichtschalter unterbrochen wird.
Unzureichende Spülleistung oder Geruchsbildung
Überprüfen Sie den Wasserdruck (0,1 - 0,6 MPa) und reinigen Sie das Sieb (Maschenweite ≤ 90 µm).
Vor der Verwendung
- Sicherstellen, dass eine konstante 24V DC Stromversorgung vorhanden ist.
- Wasserdruck auf 0,1 - 0,6 MPa prüfen.
- Sicherstellen, dass das Sieb eine Maschenweite von ≤ 90 µm hat.
- Sicherstellen, dass die Installation nicht hinter einem Lichtschalter erfolgt.
Technische Daten in der Praxis
- Hygienespülintervall
- Automatisches Spülintervall zur Vermeidung von stehendem Wasser im Siphon (einstellbar).
Abbildungen und Diagramme

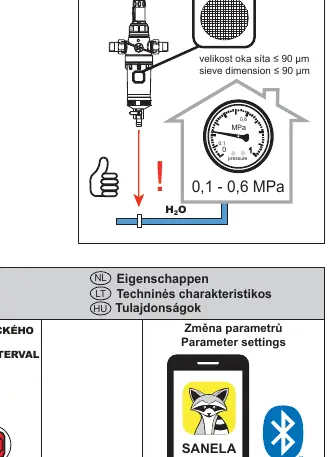

- Seite 1 zeigt die Standard-Funktionen und Parameterbereiche.
- Seite 2 und 3 erläutern die Eco-Modi 1 und 2 mit Zeitdiagrammen.

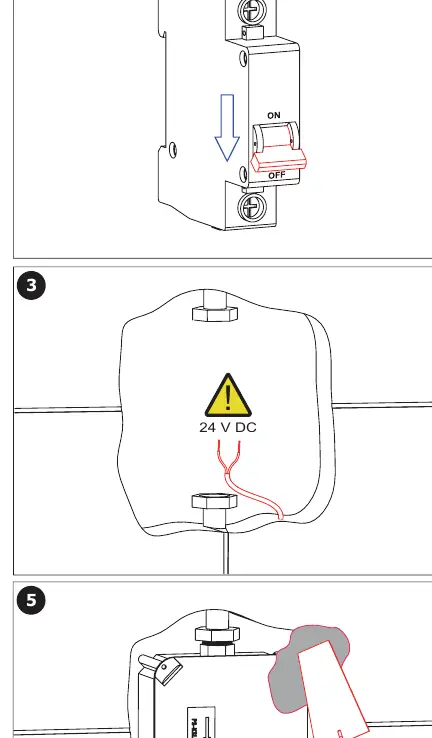

- Seite 4 und 5 zeigen die mechanische Installation und den elektrischen Anschluss.
- Seite 6 listet empfohlenes Zubehör auf.
Modellkompatibilität
- Kompatibel mit Sanela Fernbedienung SLD 03.
- Geeignet für keramische Urinale und Sanela Edelstahl-Urinale.
- Erfordert spezifische Montagerahmen (z.B. SLR 08, SLR 22) je nach Wandtyp.
