Bedienungsanleitung für Sanela SLP 02K, SLP 02KZ Infrarot-Spüleinheit
Schnellstartanleitung für die Sanela SLP 02K und SLP 02KZ Infrarot-Spüleinheit. Enthält Installationsschritte, technische Daten, Wartungshinweise und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Bedienungsanleitung für die Sanela SLP 02K und SLP 02KZ Infrarot-Spüleinheiten. Die Geräte sind für den automatischen Betrieb konzipiert. Wichtige Parameter wie die Spülzeit (0,15 - 15,5 Sekunden) und der Erfassungsbereich (0,3 - 0,7 m) sind voreingestellt oder anpassbar. Eine jährliche Wartung des elektromagnetischen Ventilsiebs wird dringend empfohlen, um Funktionsstörungen durch Verschmutzungen zu vermeiden.
Installation
Die Installation muss gemäß den beiliegenden Diagrammen erfolgen:
- Stellen Sie sicher, dass die Wasserzufuhr (G 3/4") und die Stromversorgung (24V DC) korrekt angeschlossen sind.
- Beachten Sie den Mindestabstand von 200 mm für die Montage.
- Verwenden Sie bei der Montage der Frontplatte Silikon zur Abdichtung.
- Nach der Installation erfolgt eine automatische Kalibrierung von 5 Sekunden.
Betrieb und Einstellungen
Die Spüleinheit arbeitet vollautomatisch. Der Infrarotsensor erkennt den Benutzer und löst den Spülvorgang aus. Die Einstellungen können bei Bedarf mit einer optionalen Fernbedienung (SLD 03) angepasst werden.
Wartung und Reinigung
Um eine lange Lebensdauer zu gewährleisten, beachten Sie folgende Hinweise:
- Reinigen Sie Edelstahl- und Chromteile nur mit Wasser, Seife und einem weichen Tuch.
- Verwenden Sie niemals aggressive oder scheuernde Reinigungsmittel.
- Kontrollieren Sie mindestens einmal jährlich das Sieb des elektromagnetischen Ventils auf Ablagerungen.
- Überprüfen Sie jährlich den festen Sitz aller Schraubverbindungen und elektrischen Kontakte.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Ventil verstopft oder schließt nicht richtig
Kontrollieren Sie das Sieb des elektromagnetischen Ventils auf Verschmutzungen und reinigen Sie es.
Sensor reagiert nicht
Überprüfen Sie die 24V DC Stromversorgung und die elektrischen Anschlüsse auf festen Sitz.
Vor der Verwendung
- Prüfen Sie den Wasserdruck (zulässig: 0,1 - 0,8 MPa).
- Stellen Sie sicher, dass die 24V DC Stromversorgung korrekt angeschlossen ist.
- Vergewissern Sie sich, dass alle Schraubverbindungen fest angezogen sind.
- Stellen Sie sicher, dass der Erfassungsbereich frei von Hindernissen ist.
Technische Daten in der Praxis
- Erfassungsbereich
- Der Bereich, in dem der Sensor den Benutzer erkennt (0,3 - 0,7 m).
- Betriebsdruck
- Der zulässige Wasserdruck für den Betrieb liegt zwischen 0,1 und 0,8 MPa.
Abbildungen und Diagramme
- Seite 1 zeigt die technischen Spezifikationen und Abmessungen für SLP 02K und SLP 02KZ.

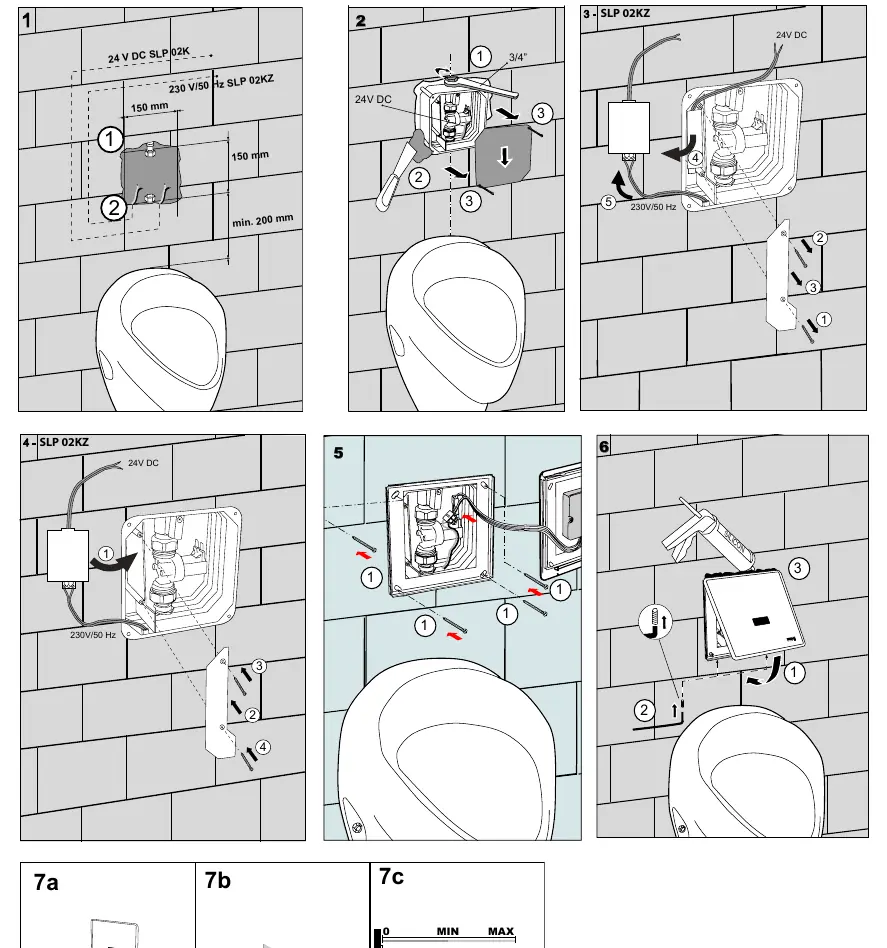

- Seite 2 illustriert die schrittweise Installation der Unterputz-Einheit und den Anschluss der Stromversorgung.
- Seite 2 zeigt zudem die automatische Kalibrierungsphase nach dem Einschalten.
Modellkompatibilität
- SLZ 01Y: Netzteil für bis zu 5 Spüleinheiten.
- SLZ 01Z: Netzteil für bis zu 9 Spüleinheiten.
- SLD 03: Fernbedienung zur Parametereinstellung.
- SLA 02: Einlaufgarnitur für Urinale mit rückseitigem Wasserzulauf.
