Bedienungsanleitung für den automatischen Duschpaneel Sanela SLSN 02EB
Schnellstartanleitung für das automatische Duschpaneel Sanela SLSN 02EB aus Edelstahl. Enthält Informationen zur Installation, Inbetriebnahme, Parametereinstellung und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanleitung für das automatische Duschpaneel Sanela SLSN 02EB mit Mischbatterie. Vor der Installation müssen die beigefügten Sicherheitshinweise gelesen werden. Das Gerät erfordert einen Wasserdruck zwischen 0,1 und 0,6 MPa und eine Siebmaschenweite von maximal 90 µm.
Installation
Die Installation muss gemäß den technischen Zeichnungen und den Schritten 1 bis 17 erfolgen. Stellen Sie sicher, dass die Wasseranschlüsse (Warm/Kalt) korrekt gemäß der Kennzeichnung (rot/blau) verbunden sind. Nach der Montage ist eine Spülung mit ca. 10 Litern Wasser durchzuführen.
Inbetriebnahme und Einstellungen
Das Duschpaneel verfügt über eine automatische Sensorsteuerung. Parameter wie die Aktivierungsverzögerung (0-15 s), die Sicherheitsabschaltung (10-310 s) und hygienische Spülintervalle können angepasst werden. Die Konfiguration erfolgt über die SANELA Control App oder das optionale SLD 03 Fernbedienungsgerät.
Wartung und Pflege
Regelmäßige Wartung ist gemäß der Wartungsanleitung auf der Website des Herstellers durchzuführen. Der Batteriestatus kann über die LED-Anzeige am Sensor kontrolliert werden. Bei schwacher Batterie ist ein Austausch der 4 AA-Alkalibatterien erforderlich. Der Regler kann bei Bedarf ausgetauscht werden.
Technische Daten
- Betriebsspannung: 6 V
- Wasserdruck: 0,1 - 0,6 MPa
- Sensorreichweite: 0,3 - 0,7 m
- Hygienespülung: 5 - 1200 s
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
LED blinkt schnell
Batteriekapazität ist niedrig, ein Batteriewechsel ist erforderlich.
Kein Wasserfluss
Prüfen Sie den Wasserdruck (0,1-0,6 MPa), die Batterien und ob das Sieb verstopft ist.
Vor der Verwendung
- Sicherheitshinweise gelesen
- Wasserdruck 0,1-0,6 MPa sichergestellt
- Siebmaschenweite <= 90 µm geprüft
- Batterien korrekt eingelegt
- System gespült (ca. 10 l)
Technische Daten in der Praxis
- Sensorreichweite
- Automatische Erfassung im Bereich von 0,3 bis 0,7 m.
- Sicherheitsabschaltung
- Automatische Stopp-Funktion nach 10 bis 310 Sekunden Dauerbetrieb.
Abbildungen und Diagramme

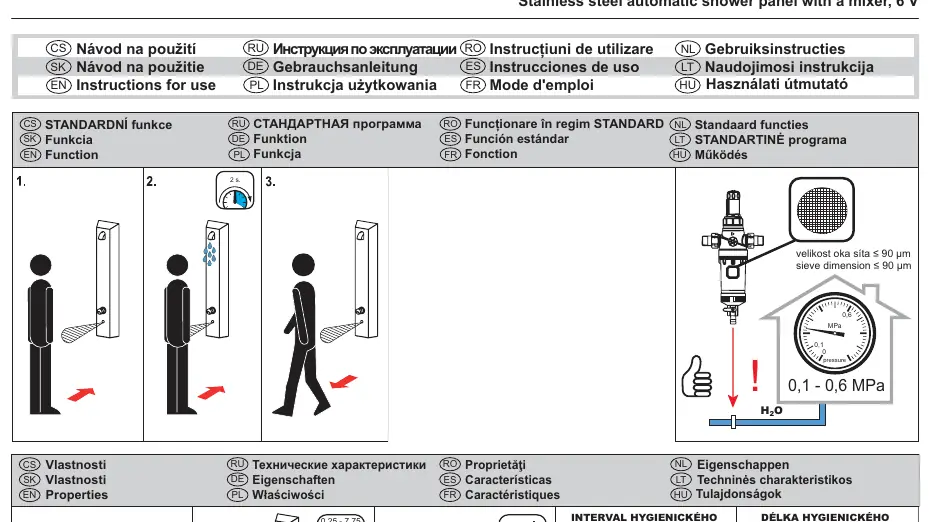

- Seite 1: Übersicht der Standardfunktionen und Einstellparameter.
- Seite 2: Lieferumfang und Montageübersicht.
- Seite 3: Maßzeichnungen und Installationsvoraussetzungen.

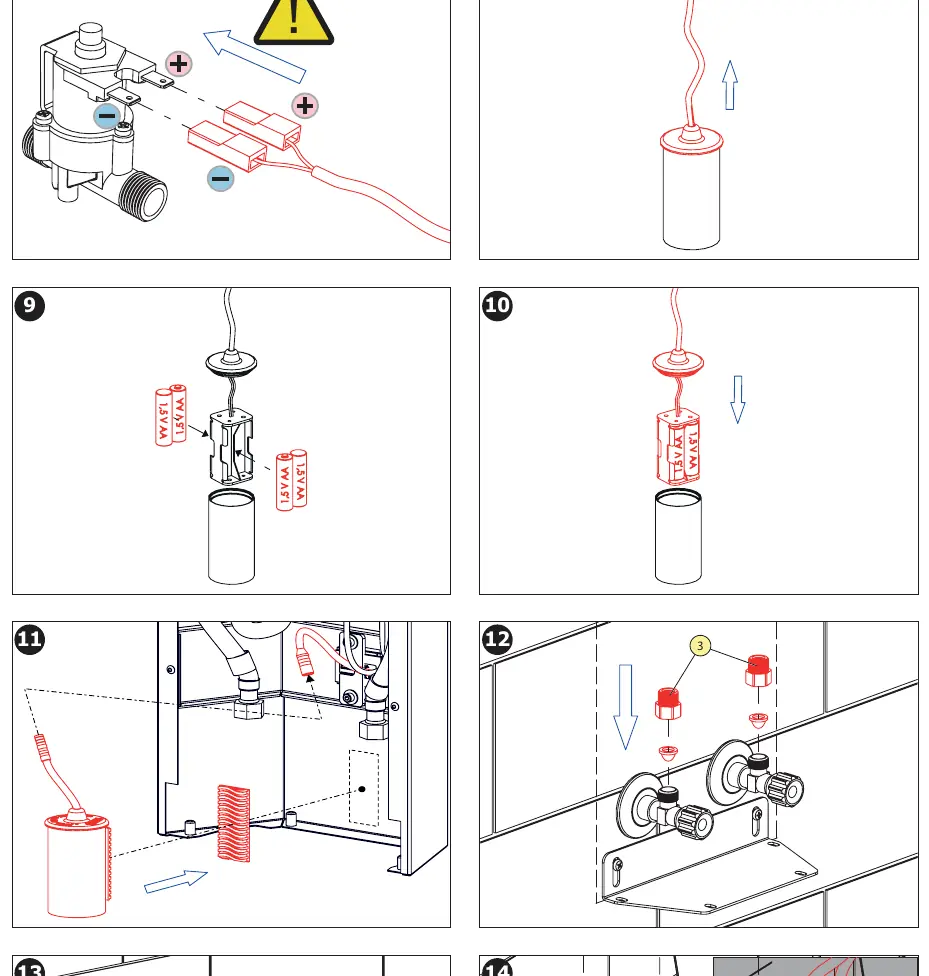

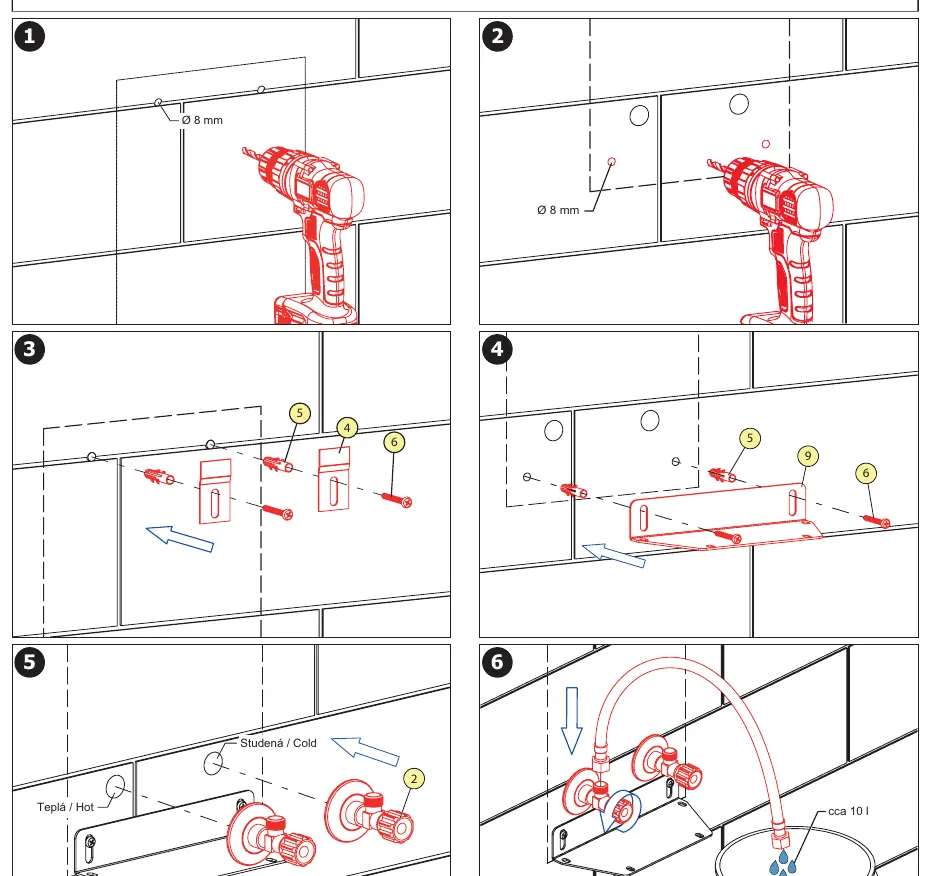

- Seite 4-6: Schritt-für-Schritt Installationsanleitung.

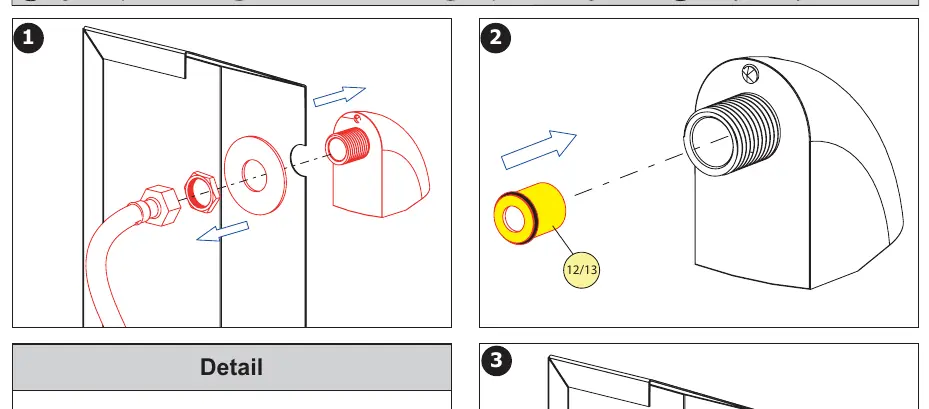

- Seite 7: Batteriewechsel und Regleraustausch.
Modellkompatibilität
- Kompatibel mit SANELA Control App.
- Optionales Zubehör: SLD 03 Fernbedienung, SLZN 65A Ablage.
