Bedienungsanleitung für Sanela SLSN 01PB Duschpaneel
Schnellstartanleitung für das Sanela SLSN 01PB Edelstahl-Duschpaneel mit Piezo-Steuerung. Enthält Installationsschritte, Parameteranpassungen, Wartungshinweise und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Das Sanela SLSN 01PB ist ein Edelstahl-Duschpaneel mit integrierter Piezo-Steuerung für Kalt- oder Mischwasser. Der Betrieb erfolgt über eine 6V-Stromversorgung. Vor der Installation ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise zu lesen. Die Installation muss gemäß den technischen Zeichnungen und unter Einhaltung der Druckvorgaben (0,1 - 0,6 MPa) erfolgen.
Installation
Die Installation erfordert eine fachgerechte Montage an der Wand. Achten Sie auf die korrekte Positionierung der Wasseranschlüsse gemäß technischer Zeichnung. Die Montage umfasst das Bohren von Löchern (Ø 8 mm), die Befestigung der Halterung, den Anschluss der Wasserzufuhr und die Installation der Batterieeinheit. Vor der Inbetriebnahme ist eine Spülung der Leitungen (ca. 10 l) durchzuführen.
Bedienung und Einstellungen
Die Steuerung erfolgt über den Piezo-Taster. Parameter wie die automatische Stopp-Zeit (10 - 310 s) oder die hygienische Spülung (Intervall und Dauer) können über das optionale Fernbedienungsgerät SLD 04 angepasst werden. Die Werkseinstellungen sind für den automatischen Stopp auf 120 s und für die hygienische Spülung auf 5 s (Intervall AUS) eingestellt.
Wartung und Batteriewechsel
Das System überwacht den Batteriestatus. Ein akustisches Signal bei Betätigung zeigt den Zustand an. Wenn die Batteriekapazität erschöpft ist, ist ein Batteriewechsel zwingend erforderlich. Zur Wartung gehört auch die regelmäßige Reinigung der Siebe (Maschenweite ≤ 90 µm), um einen ordnungsgemäßen Durchfluss zu gewährleisten.
Fehlerbehebung
Bei Funktionsstörungen prüfen Sie zunächst den Batteriestatus anhand der akustischen Signale. Stellen Sie sicher, dass der Wasserdruck innerhalb der Spezifikationen liegt und die Siebe nicht verstopft sind. Für weiterführende technische Unterstützung oder Serviceeinsätze kontaktieren Sie bitte die Installationsfirma oder besuchen Sie die offizielle Website unter www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Keine Funktion oder unregelmäßiger Betrieb
Überprüfen Sie den Batteriestatus anhand der akustischen Signale bei Betätigung und tauschen Sie die Batterien bei Bedarf aus.
Geringer Wasserdurchfluss
Überprüfen Sie die Siebe auf Verschmutzungen und reinigen Sie diese (Maschenweite ≤ 90 µm).
Wasserdruckprobleme
Stellen Sie sicher, dass der Betriebsdruck zwischen 0,1 und 0,6 MPa liegt.
Vor der Verwendung
- Sicherheitshinweise gelesen
- Wasserdruck geprüft (0,1 - 0,6 MPa)
- Leitungen vor Anschluss gespült (ca. 10 l)
- Batterien korrekt eingelegt
- Siebe auf Sauberkeit geprüft
Technische Daten in der Praxis
- Betriebsdruck
- 0,1 - 0,6 MPa für einwandfreien Betrieb.
- Stromversorgung
- 6V (Batteriebetrieb).
Abbildungen und Diagramme
- Seite 1: Übersicht der Piezo-Funktionen und Parametereinstellungen via SLD 04.
- Seite 2: Explosionszeichnung und Stückliste der Komponenten.
- Seite 3: Technische Zeichnung mit Installationsmaßen.
- Seite 4-5: Schritt-für-Schritt Montageanleitung.

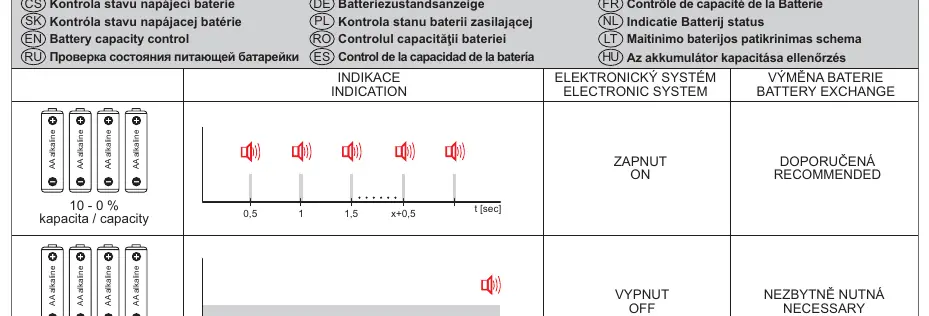

- Seite 6: Batteriestatus-Indikation und Zubehörliste.
Modellkompatibilität
- Kompatibel mit SLD 04 Fernbedienung für Parametereinstellungen.
- Verwendung von SLA 36 Batterien empfohlen.
- Optionales Zubehör: SLT 04/05 Thermostatventile, SLZN 65A Edelstahlablage.
