Bedienungsanleitung für Sanela SLSN 01P Duschpaneel
Schnellstartanleitung für das Sanela SLSN 01P Edelstahl-Duschpaneel mit Piezo-Steuerung. Enthält Installationsschritte, technische Daten, Parameteranpassungen und Wartungshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanleitung für das Sanela SLSN 01P Edelstahl-Duschpaneel mit Piezo-Steuerung. Das Gerät ist für Kalt- oder vorgemischtes Wasser ausgelegt und erfordert eine konstante 24 V DC Stromversorgung. Vor der Installation müssen die beigefügten Sicherheitshinweise gelesen werden.
Produktbeschreibung und Lieferumfang
Das Duschpaneel besteht aus einem Edelstahlgehäuse mit integrierter Piezo-Elektronik. Der Lieferumfang umfasst das Paneel, das Ventil, Befestigungsmaterial (Dübel, Schrauben), eine Montagehalterung sowie Durchflussregler (6 l/min und 12 l/min).
Installation
Die Installation muss gemäß der technischen Zeichnung erfolgen. Wichtige Schritte:
- Stellen Sie sicher, dass die Stromversorgung nicht über einen Lichtschalter geschaltet wird, da das Gerät dauerhaft unter Spannung stehen muss.
- Verwenden Sie ein Sieb mit einer Maschenweite von maximal 90 µm.
- Der Wasserdruck muss zwischen 0,1 und 0,6 MPa liegen.
- Bohren Sie die Löcher gemäß der Schablone (Ø 8 mm).
- Montieren Sie die Halterung und das Ventil.
- Spülen Sie die Leitungen vor dem Anschluss des Paneels gründlich durch (ca. 10 Liter).
- Verbinden Sie die elektrischen Steckverbindungen.
Bedienung und Einstellungen
Die Steuerung erfolgt über den Piezo-Taster. Die Parameter können über das optionale Zubehör SLD 04 angepasst werden:
- Automatische Abschaltung: Werkseinstellung 120 s (einstellbar 10–310 s).
- Hygienespülung: Werkseinstellung AUS (Intervall einstellbar 6–168 h, Dauer 5–1200 s).
Wartung und Austausch
Bei Bedarf kann der Durchflussregler ausgetauscht werden. Hierzu muss das Paneel demontiert und der Regler am Wasserauslass gewechselt werden. Regelmäßige Wartung gemäß den separaten Wartungsanleitungen wird empfohlen.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht oder schaltet ab
Überprüfen Sie, ob das Gerät dauerhaft unter 24 V DC Spannung steht und nicht über einen Lichtschalter unterbrochen wird.
Unzureichender Wasserdurchfluss
Überprüfen Sie das Sieb auf Verschmutzungen und stellen Sie sicher, dass der Wasserdruck zwischen 0,1 und 0,6 MPa liegt.
Vor der Verwendung
- Sicherheitshinweise gelesen
- Stromversorgung 24 V DC dauerhaft sichergestellt
- Wasserdruck 0,1–0,6 MPa geprüft
- Leitungen vor Anschluss gespült
- Sieb mit max. 90 µm Maschenweite installiert
Abbildungen und Diagramme

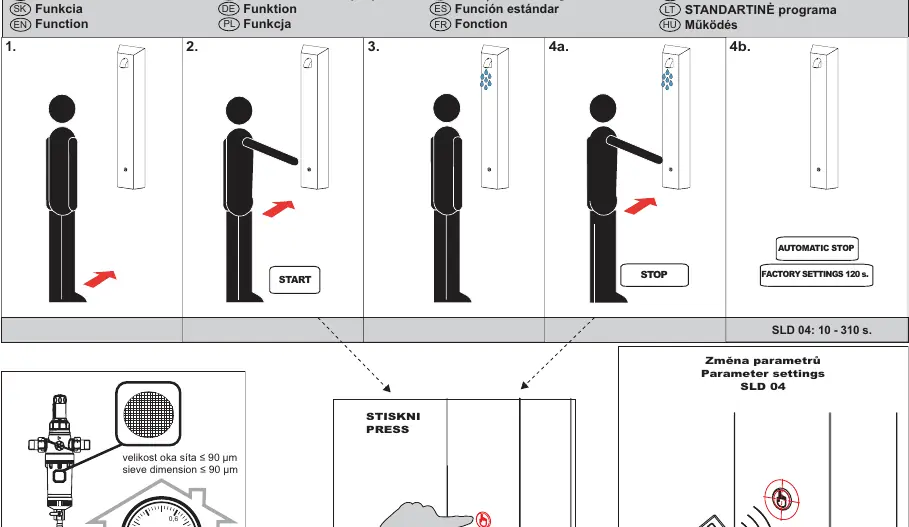

- Seite 1: Funktionsweise des Piezo-Tasters und Übersicht der Werkseinstellungen.
- Seite 2: Explosionszeichnung der Komponenten und Maßangaben.
- Seite 3: Installationsschema mit Abständen und Anschlusspunkten.

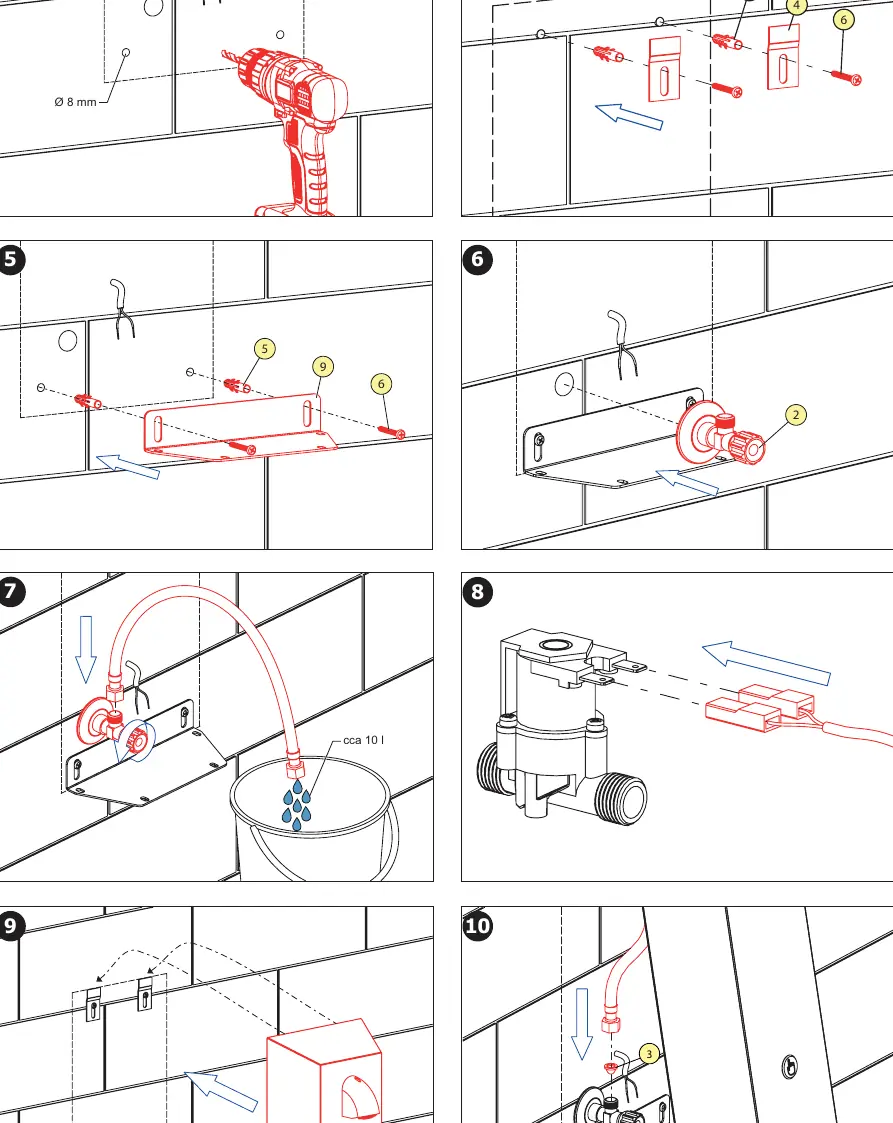

- Seite 4: Schritt-für-Schritt Montageanleitung (1-10).
- Seite 5: Elektrischer Anschluss und Hinweis zur Dauerstromversorgung.
Modellkompatibilität
- Nur für Kalt- oder vorgemischtes Wasser geeignet.
- Erfordert 24 V DC Netzteil (z.B. SLZ 01Y, SLZ 04Y).
- Optionales Zubehör: SLT 04/05 Thermostatventile, SLZN 65A Ablage.
