Bedienungsanleitung für Sanela SLS 02PB Piezo-Duscharmatur
Schnellstartanleitung für die Sanela SLS 02PB Piezo-Duscharmatur. Enthält Installationsschritte, technische Parameter, Wartungshinweise und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Bedienungsanleitung für die Sanela SLS 02PB Piezo-Duscharmatur. Die Armatur ist für den Betrieb mit Kalt- und Warmwasser bei 6 V ausgelegt. Vor der Installation ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise zu lesen. Die Schutzart IP 53 ist nur bei Montage auf einer vertikalen, glatten und nicht porösen Wand sowie bei korrekter Abdichtung mit Silikon gewährleistet.
Installation
Die Installation muss gemäß den beiliegenden Schritten erfolgen:
- Stellen Sie sicher, dass der Wasserdruck zwischen 0,1 und 0,6 MPa liegt.
- Verwenden Sie ein Sieb mit einer Maschenweite von maximal 90 µm.
- Die Edelstahlabdeckung muss während der Installation mit Silikondichtmittel um den gesamten Umfang versiegelt werden.
- Die Montage erfolgt in die Wand, wobei die Anschlüsse für Warm- und Kaltwasser sowie der Wasserausgang korrekt zu verbinden sind.
- Die Stromversorgung erfolgt über Batterien, die in das Gehäuse eingesetzt werden.
Bedienung und Einstellungen
Die Armatur wird über ein Piezo-Element gesteuert:
- Start/Stopp: Die Dusche wird durch Drücken des Piezo-Knopfes gestartet und kann manuell gestoppt werden.
- Werkseinstellungen: Die automatische Stopp-Funktion ist standardmäßig auf 120 Sekunden eingestellt.
- Erweiterte Einstellungen: Über die optionale Fernbedienung (SLD 04) können Parameter wie die automatische Stopp-Zeit (10–310 s), das hygienische Spülintervall (6–168 h) und die Dauer der hygienischen Spülung (5–1200 s) angepasst werden.
Wartung und Batteriewechsel
Die Elektronik überwacht den Batteriestatus:
- Empfohlener Wechsel: Wenn die LED beim Starten blinkt, ist ein Batteriewechsel empfohlen.
- Notwendiger Wechsel: Wenn die LED beim Starten dauerhaft leuchtet, ist ein sofortiger Batteriewechsel erforderlich.
- Zum Wechseln der Batterien muss die Abdeckung entfernt und der Batteriehalter entnommen werden.
Kontakt
Für technischen Support oder Serviceanfragen wenden Sie sich bitte an die Installationsfirma oder besuchen Sie die Website www.sanela.eu/service. Hersteller: SANELA spol. s r. o., Dukelských hrdinů 989, 563 01 Lanškroun, Tschechische Republik, E-Mail: [email protected].
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
LED blinkt beim Starten
Batteriekapazität ist niedrig, ein Batteriewechsel wird empfohlen.
LED leuchtet dauerhaft beim Starten
Batterie ist leer, ein sofortiger Batteriewechsel ist notwendig.
Vor der Verwendung
- Wasserdruck prüfen (0,1 - 0,6 MPa).
- Sicherstellen, dass die Wand vertikal, glatt und nicht porös ist.
- Sicherstellen, dass ein Sieb mit max. 90 µm Maschenweite installiert ist.
- Sicherstellen, dass die Edelstahlabdeckung mit Silikon abgedichtet wurde.
- Batterien korrekt in den Halter einlegen.
Abbildungen und Diagramme
- Seite 1 zeigt die grundlegende Piezo-Funktion und Werkseinstellungen.

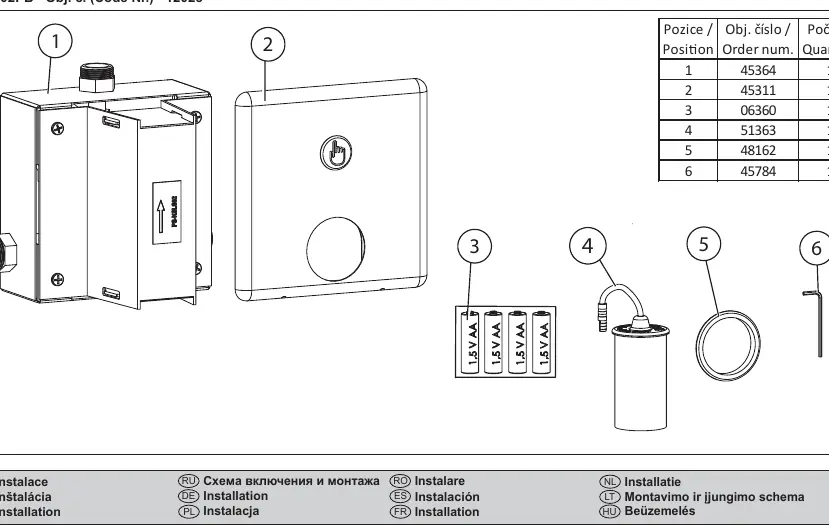

- Seite 2-5 zeigen die detaillierte Montageabfolge von Schritt 1 bis 24.

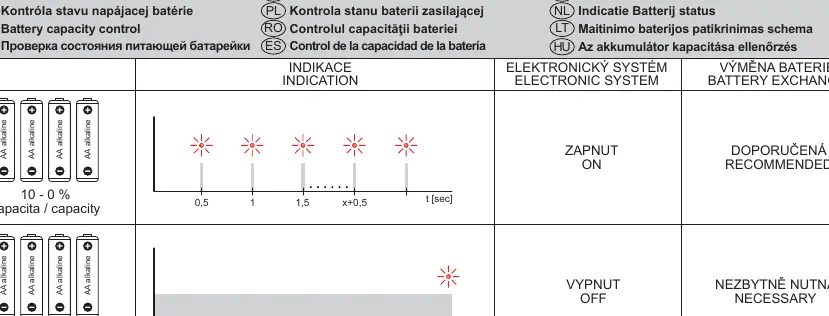

- Seite 6 zeigt die LED-Indikationen für den Batteriestatus.
Modellkompatibilität
- Kompatibel mit SLD 04 Fernbedienung zur Parametereinstellung.
- Verwendung von SLA 36 (4x AA Alkalibatterien) empfohlen.
