Bedienungsanleitung für die automatische WC-Spülung Sanela SLW 01NK
Erfahren Sie alles über die Installation, Konfiguration und den Betrieb der automatischen WC-Spülung Sanela SLW 01NK. Inklusive technischer Daten, Bluetooth-Steuerung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Die Sanela SLW 01NK ist eine automatische WC-Spülung mit Bluetooth-Steuerung, die für den Betrieb mit Druckwasserleitungen konzipiert ist. Sie ist nicht für WCs mit Spülkasten geeignet. Das System erkennt die Anwesenheit einer Person und löst die Spülung automatisch aus, sobald der Erfassungsbereich verlassen wird.
Funktionsweise und Spülmodi
- Kurze Spülung (2 s): Wird ausgelöst, wenn die Anwesenheit der Person im Erfassungsbereich zwischen 7,5 s und 45 s lag.
- Lange Spülung (5 s): Wird ausgelöst, wenn die Anwesenheit der Person länger als 45 s war. Die Dauer ist zwischen 0,5 s und 15,5 s einstellbar.
- Hygienespülung: Automatische Spülung nach jedem achten Gebrauch sowie alle 24 Stunden nach der letzten Betätigung.
- Manuelle Spülung: Eine mechanische Taste ermöglicht eine manuelle Auslösung, beispielsweise bei Reinigungsarbeiten.
Installation und Inbetriebnahme
Die Installation erfordert den Anschluss an eine 24 V DC Stromversorgung. Das System besteht aus einem Edelstahlgehäuse mit Elektronik und einer Montagebox mit Magnetventil. Die Konfiguration der Parameter erfolgt bequem über die Sanela Control App (Bluetooth) oder die Fernbedienung SLD 03.
Wartung und Notbetrieb
Das Magnetventil verfügt über eine Durchflussregulierung. Bei einem Stromausfall kann die Spülung manuell durch Drehen der Ventilspule ausgelöst werden. Das Gehäuse besteht aus hochwertigem Edelstahl AISI 304 mit glänzender Oberfläche.
Technische Daten
- Spannungsversorgung: 24 V DC
- Leistungsaufnahme: 7 W
- Erfassungsbereich: 0,6 - 0,75 m
- Empfohlener Arbeitsdruck: 0,15 - 0,6 MPa
- Durchfluss: 70 l/min bei 0,15 MPa
- Anschlüsse: Wasserzulauf und -auslauf mit Außengewinde G 1 Zoll
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Keine Spülung bei Stromausfall
Das Ventil kann manuell durch Drehen der Ventilspule betätigt werden.
Spülung löst nicht aus
Prüfen Sie, ob die Person länger als 7,5 Sekunden im Erfassungsbereich (max. 0,7 m) war.
Vor der Verwendung
- Sicherstellen, dass kein Spülkasten vorhanden ist (nur für Druckwasserleitungen).
- Stromversorgung 24 V DC prüfen.
- Wasserdruck im Bereich 0,15 - 0,6 MPa sicherstellen.
- Sanela Control App für Bluetooth-Konfiguration herunterladen.
- Montagerahmen (z.B. SLR 03 oder SLR 03A) je nach Einbausituation bereithalten.
Technische Daten in der Praxis
- Erfassungsbereich
- Der Sensor reagiert auf Personen in einer Entfernung von 0,6 bis 0,75 m.
- Versorgungsspannung
- Das Gerät benötigt eine konstante Spannung von 24 V DC.

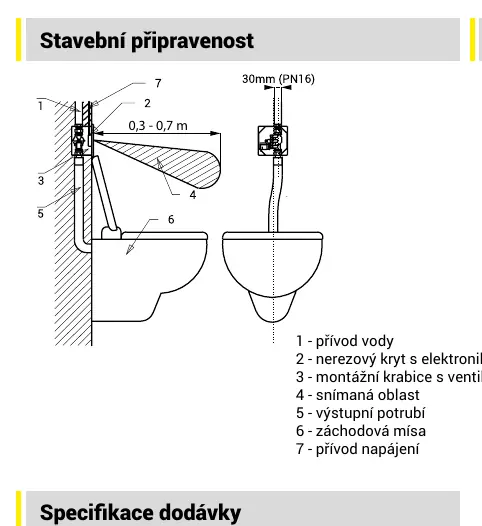

Abbildungen und Diagramme
- 1: Wasserzulauf
- 2: Edelstahlgehäuse mit Elektronik
- 3: Montagebox mit Ventil
- 4: Sensorbereich
- 5: Auslassrohr
Modellkompatibilität
- Nicht für WCs mit Spülkasten geeignet.
- Erfordert 24 V DC Netzteil (z.B. SLZ 01Y, SLZ 04Y).
- Kompatibel mit Fernbedienung SLD 03 zur Parametrierung.
