Bedienungsanleitung für die automatische WC-Spülung Sanela 01NK
Schnellstartanleitung für die Sanela 01NK und 01NKX automatische WC-Spülung. Erfahren Sie alles über Installation, Parametereinstellungen, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebshinweise für die automatische WC-Spülung Sanela 01NK und 01NKX. Das System ist für den Betrieb mit Druckwasser ausgelegt und erfordert eine konstante 24V DC Stromversorgung. Die Installation muss durch Fachpersonal erfolgen, wobei die beiliegenden Sicherheitshinweise zwingend zu beachten sind.
Installation
Die Installation umfasst den Einbau des Unterputzkastens, den Anschluss der Wasserleitung (G 1") und die elektrische Verkabelung. Achten Sie auf die korrekte Ausrichtung des Gehäuses. Die Wasserzufuhr muss einen Druck zwischen 0,1 und 0,6 MPa aufweisen. Ein Sieb mit einer Maschenweite von maximal 90 µm ist erforderlich, um das Ventil vor Verschmutzungen zu schützen.
Elektrischer Anschluss
Das Gerät benötigt eine konstante 24V DC Spannung. Schließen Sie das Netzteil niemals hinter einem Lichtschalter an, da dies die Funktion beeinträchtigt. Die Verkabelung erfolgt über die braune Ader (+) und die weiße Ader (-).
Betrieb und Einstellungen
Die Spülung arbeitet automatisch über einen Radarsensor. Die Werkseinstellungen für die Spülzeiten betragen 2 Sekunden für die kleine Spülung und 5 Sekunden für die große Spülung. Die Spülmenge kann durch Anpassung der Zeitdauer verändert werden; beachten Sie, dass sich die Dauer der kleinen Spülung proportional zur großen Spülung ändert. Die Durchflussmenge kann manuell am Ventil eingestellt werden.
Wartung und Konfiguration
Für die Konfiguration der Parameter steht die App "SANELA Control" zur Verfügung. Regelmäßige Wartung gemäß der separaten Wartungsanleitung wird empfohlen. Bei Problemen oder für technischen Support besuchen Sie bitte www.sanela.cz/podpora.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht
Überprüfen Sie, ob das Gerät unter konstanter Spannung steht und nicht über einen Lichtschalter geschaltet wird.
Spülmenge unzureichend
Passen Sie die Spülzeit über die SANELA Control App an oder regulieren Sie den Durchfluss direkt am Ventil.
Vor der Verwendung
- Sicherstellen, dass die 24V DC Stromversorgung konstant anliegt.
- Wasserdruck auf 0,1 - 0,6 MPa prüfen.
- Sieb (max. 90 µm) in der Wasserleitung installieren.
- Sicherheitshinweise vor der Montage vollständig lesen.
Technische Daten in der Praxis
- Spannungsversorgung
- 24V DC, muss permanent anliegen.
Abbildungen und Diagramme

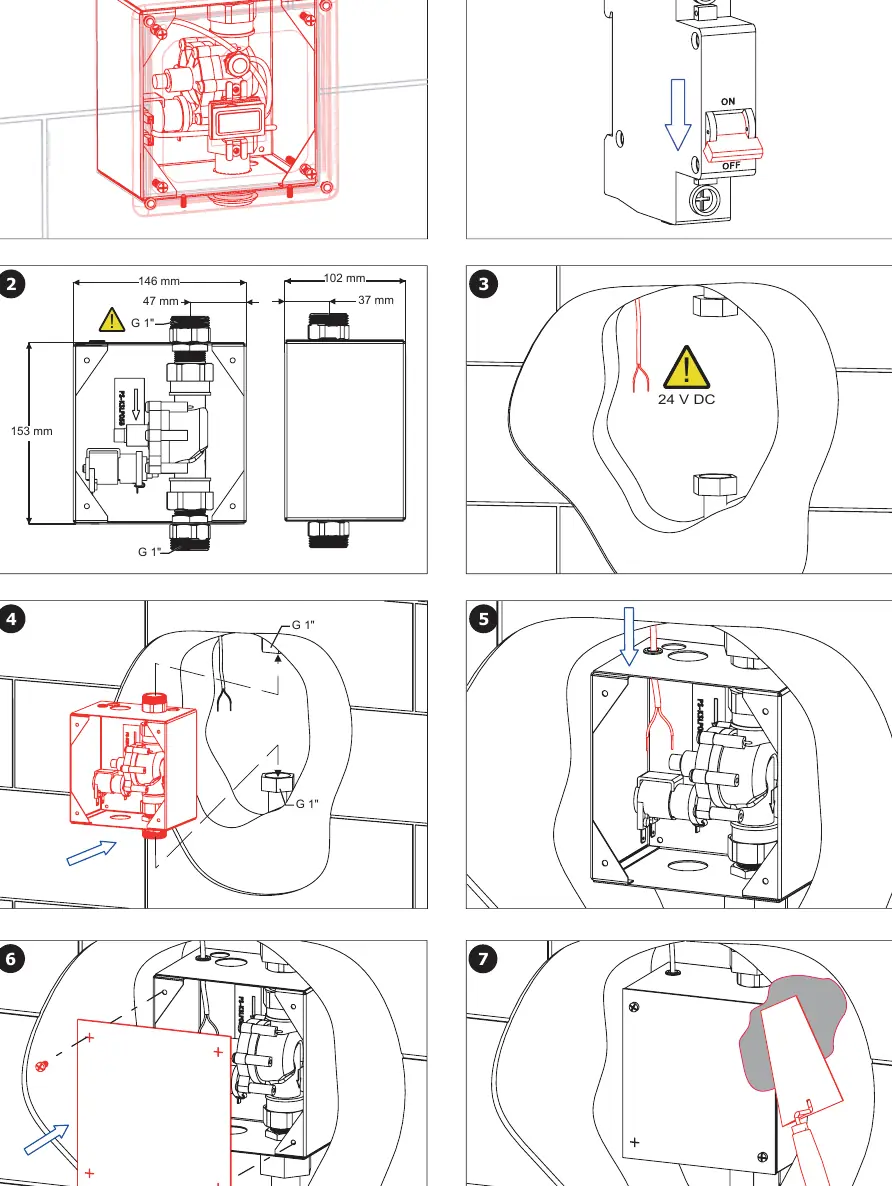

- Die Zeichnungen zeigen den Einbau des Unterputzkastens, den Anschluss der Wasserleitungen (G 1") und die elektrische Verdrahtung.

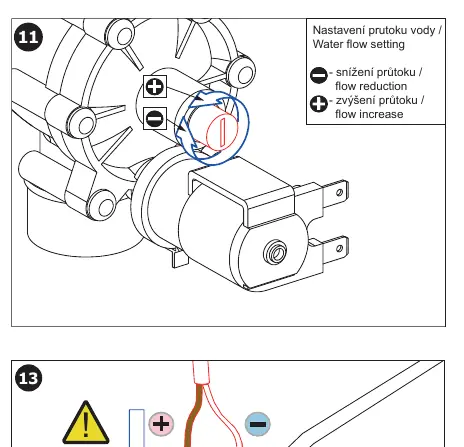

- Detailansichten verdeutlichen die Einstellung der Durchflussmenge am Ventil und die korrekte Verkabelung der 24V DC Leitung.
Modellkompatibilität
- Geeignet für Sanela 01NK (poliert) und 01NKX (gebürstet).
- Erfordert optionales Zubehör wie das Netzteil SLZ 01Y/Z oder SLZ 04Y/Z/X je nach Anzahl der Einheiten.
