Bedienungsanleitung für Ryobi 18V Rückensprühgerät P2806
Erfahren Sie, wie Sie Ihr Ryobi 18V Rückensprühgerät P2806 sicher zusammenbauen, bedienen und warten. Dieser Leitfaden enthält wichtige Anweisungen zu Montage, Sprüheinstellungen, Reinigung und Sicherheit.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Ryobi 18V Rückensprühgerät P2806 wird durch Einsetzen eines 18V-Akkus, Befüllen des Tanks mit der Chemikalienlösung und Betätigen des Steuerknopfes sowie des Abzugs an der Sprühlanze bedient. S. 12, 13
Wichtigste Schritte
- Montage der Sprühlanze S. 10, 11
- Reinigung des Geräts S. 14, 15
Erste Inbetriebnahme
- Akku einsetzen, Tank befüllen, Steuerknopf auf ON drehen, Abzug betätigen. S. 12, 13
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät sprüht nicht
Mit warmem Seifenwasser füllen und Abzug gedrückt halten, bis das Gerät ansaugt.
S. 13Wartung und Reset
- Dichtungen ersetzen bei Undichtigkeiten. S. 15
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Tankkapazität | 4 Gallonen | Maximales Füllvolumen | S. 10 |
| Motor | 18V DC | Betriebsspannung | S. 10 |
Wo es im PDF steht
- Sicherheitshinweise S. 6, 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist die offizielle Bedienungsanleitung für das Ryobi 18V Rückensprühgerät P2806. Es enthält Anweisungen für den sicheren Betrieb, die Montage, die Wartung und die Reinigung des Geräts. Das Gerät ist für den Einsatz mit gängigen Haushalts- und Gartenchemikalien (Insektizide, Fungizide, Unkrautvernichter, Düngemittel) konzipiert. Verwenden Sie keine brennbaren Flüssigkeiten.
Produktbeschreibung
Das Rückensprühgerät wird mit einem 18V-Akku betrieben und verfügt über einen Tank mit einer Kapazität von 4 Gallonen (ca. 15,1 Liter). Es bietet eine pumpenfreie Sprühtechnologie, bei der die Flüssigkeit kontinuierlich durch den Tank zirkuliert.
Montage

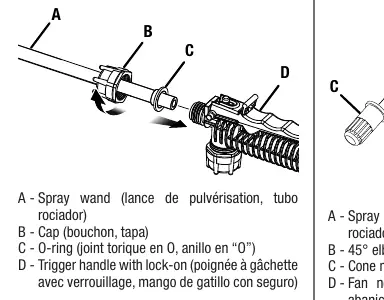

- Sprühlanze anschließen: Führen Sie die Sprühlanze in den Griff ein, schieben Sie den O-Ring nach unten und ziehen Sie die Kappe fest.
- Düse anbringen: Schrauben Sie das 45°-Winkelstück auf die Lanze und befestigen Sie die gewünschte Düse (Fächer- oder Kegeldüse).
- Schlauch anschließen: Der Schlauch ist in der Regel vormontiert. Falls er sich gelöst hat, schieben Sie die Mutter über den Schlauch, führen ihn in den Griff ein und ziehen die Mutter handfest an.
Betrieb
Vor dem Befüllen muss der Akku entfernt werden. Füllen Sie den Tank mit der gewünschten Flüssigkeit (maximal 4 Gallonen). Setzen Sie den Akku ein, drehen Sie den Steuerknopf im Uhrzeigersinn, um das Gerät einzuschalten und den Druck einzustellen. Betätigen Sie den Abzug, um den Sprühvorgang zu starten.
Lock-On Funktion: Für längere Sprüharbeiten kann der Abzug arretiert werden, indem Sie den Abzug betätigen und die Verriegelungslasche nach hinten schieben.
Reinigung und Wartung
Nach jedem Gebrauch muss das Gerät gründlich gereinigt werden, um ein Festsetzen der beweglichen Teile zu verhindern. Entleeren Sie den Tank, spülen Sie ihn mit sauberem Wasser aus und lassen Sie das Gerät sprühen, bis der Tank leer ist. Reinigen Sie die Düsen bei Verstopfungen mit einer feinen Nadel oder durch Rückspülen mit einem Gartenschlauch. Ersetzen Sie bei Undichtigkeiten die Dichtungen gemäß der Abbildung in der Anleitung.
Sicherheitshinweise
- Tragen Sie immer einen Augenschutz mit Seitenschutz und einen Atemschutz.
- Sprühen Sie nicht an windigen Tagen, um ein Abdriften der Chemikalien zu vermeiden.
- Richten Sie die Düse niemals auf Personen oder Tiere.
- Verwenden Sie keine brennbaren, ätzenden oder selbstheizenden Flüssigkeiten.
- Lagern Sie das Gerät an einem sicheren, trockenen Ort mit leerem Tank.
Praktische Hilfe
Typische Probleme
Gerät sprüht nicht / Ansaugprobleme
Füllen Sie den Tank mit warmem Seifenwasser und betätigen Sie den Abzug, bis das Gerät sprüht.
Undichtigkeiten
Überprüfen Sie die Dichtungen und ersetzen Sie diese bei Bedarf mit den mitgelieferten Ersatzdichtungen.
Düse verstopft
Reinigen Sie die Düse mit einer feinen Nadel oder spülen Sie sie von außen nach innen mit einem Gartenschlauch.
Vor der Verwendung
- Überprüfen Sie den Tank auf Risse oder Beschädigungen.
- Stellen Sie sicher, dass alle Verbindungen fest sitzen.
- Tragen Sie geeignete Schutzausrüstung (Augenschutz, Atemschutz).
- Prüfen Sie, ob der Akku geladen ist.
- Stellen Sie sicher, dass der Steuerknopf auf 'Aus' steht, bevor Sie den Akku einsetzen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Tankkapazität
- Maximal 4 Gallonen (ca. 15,1 Liter).
Abbildungen und Diagramme

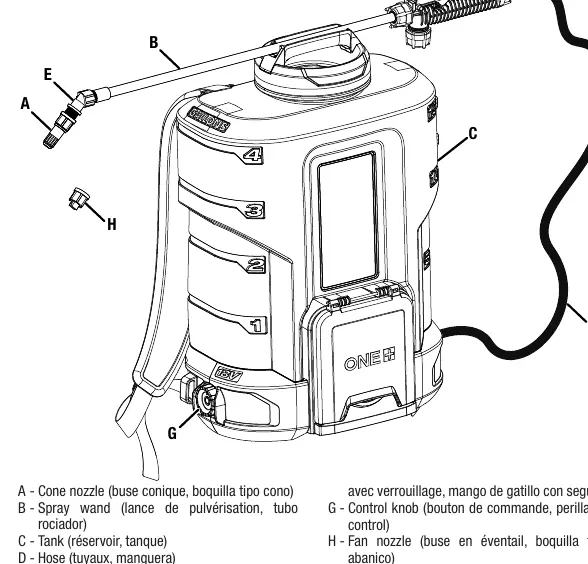

- Fig. 1: Übersicht der Komponenten (Düse, Lanze, Tank, Schlauch, Steuerknopf).

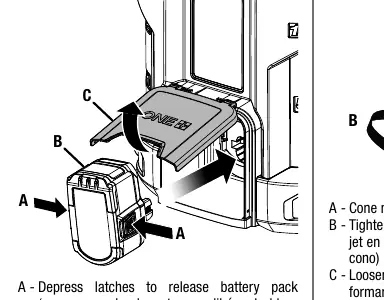

- Fig. 7: Installation und Entnahme des Akkus.

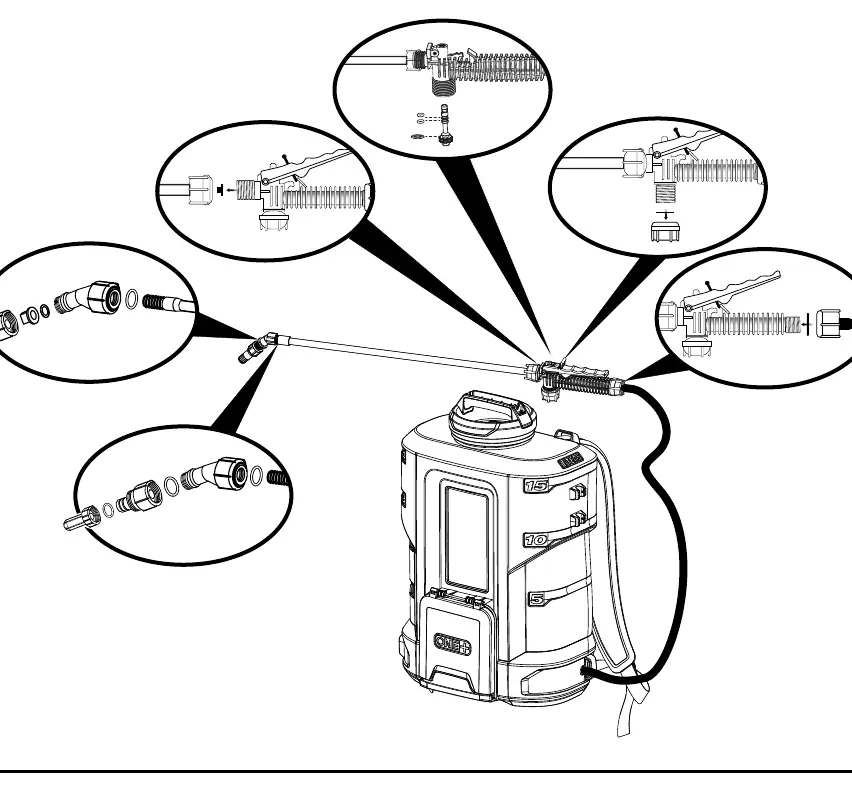

- Fig. 14: Positionen der Dichtungen für Wartungszwecke.
Modellkompatibilität
- Verwenden Sie nur die für dieses Gerät vorgesehenen Akkus.
- Geeignet für die meisten Haushalts- und Gartenchemikalien.
