Bedienungsanleitung für Ryobi RY40HPLM06 40V Akku-Rasenmäher
Schnellstart- und Bedienungsanleitung für den Ryobi RY40HPLM06 40V Akku-Rasenmäher. Enthält Montage, Betrieb, Wartung und Sicherheitshinweise.
PDF-Quelle: Français · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Ryobi RY40HPLM06 ist ein 40V Akku-Rasenmäher mit 20-Zoll-Mähdeck. Die Anleitung beschreibt die Montage, den sicheren Betrieb, die Wartung und die Fehlerbehebung. S. 1, 11
Wichtigste Schritte
- Montage des Holms S. 12
- Starten des Mähers S. 14
- Messerwechsel S. 17
Erste Inbetriebnahme
- Akku laden, Startschlüssel einsetzen, Holm ausklappen und arretieren. S. 12, 14
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Mäher startet nicht
Akku laden, Startschlüssel prüfen, Holm in Betriebsposition bringen.
S. 19Wartung und Reset
- Regelmäßige Reinigung des Mähdecks und Überprüfung der Messerschärfe. S. 16, 17
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Motor | 40V DC | Spannung | S. 11 |
| Deckgröße | 20 in. | Schnittbreite | S. 11 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 6, 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Ryobi RY40HPLM06 40V Akku-Rasenmähers. Vor der ersten Inbetriebnahme müssen Benutzer das Handbuch vollständig lesen und verstehen. Wichtige Sicherheitsvorkehrungen umfassen das Tragen von Augenschutz, das Freihalten des Arbeitsbereichs von Kindern und Hindernissen sowie das Vermeiden von Betrieb bei Nässe oder auf zu steilen Hängen.
Produktübersicht
Der Rasenmäher verfügt über einen bürstenlosen 40V-Motor, ein 20-Zoll-Mähdeck und eine einstellbare Schnitthöhe von 1 bis 4 Zoll. Er ist mit einem Startknopf, einem Sicherheitsbügel, einem Startschlüssel und einem Neigungssensor ausgestattet, der den Betrieb in vertikaler Position verhindert.
Montage
Der Rasenmäher wird teilweise zerlegt geliefert. Die Montage umfasst das Ausklappen und Einstellen des Holms, das Befestigen des Grasfangkorbs und gegebenenfalls die Installation des Seitenauswurfschachts. Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind.
Betrieb
Zum Starten des Mähers muss der Startschlüssel eingesetzt und der Akku korrekt installiert sein. Der Betrieb erfolgt durch Betätigen des Sicherheitsbügels und Drücken des Startknopfes. Die Schnitthöhe kann über den Einstellhebel angepasst werden. Der Mäher unterstützt sowohl das Mulchen als auch das Auffangen des Schnittguts im Grasfangkorb.
Wartung

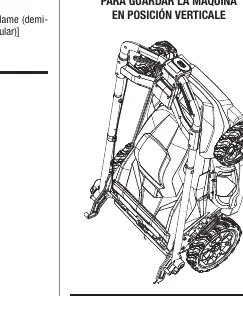

Regelmäßige Wartung ist entscheidend für die Langlebigkeit. Dazu gehören das Reinigen des Mähdecks nach jedem Gebrauch (bei entferntem Akku und Startschlüssel), das Überprüfen der Klingen auf Schärfe und Beschädigungen sowie das Schmieren der Lager. Bei der Lagerung kann der Mäher vertikal aufgestellt werden, um Platz zu sparen.
Sicherheitshinweise
Betreiben Sie den Mäher niemals bei Nässe oder auf Hängen mit mehr als 15 Grad Neigung. Achten Sie stets auf Hindernisse wie Steine oder Äste, die vom Messer erfasst und weggeschleudert werden könnten. Entfernen Sie bei Wartungsarbeiten immer den Akku und den Startschlüssel, um ein versehentliches Starten zu verhindern.
Praktische Hilfe
Typische Probleme
Mäher startet nicht
Überprüfen Sie, ob der Akku geladen ist, der Startschlüssel eingesetzt ist und der Holm in Betriebsposition eingerastet ist.
Ungleichmäßiges Schnittbild
Passen Sie die Schnitthöhe an oder ersetzen Sie ein stumpfes/beschädigtes Messer.
Starke Vibrationen
Überprüfen Sie das Messer auf Unwucht oder Beschädigungen und ersetzen Sie es bei Bedarf.
Mäher lässt sich schwer schieben
Erhöhen Sie die Schnitthöhe, besonders bei hohem oder dichtem Gras.
Vor der Verwendung
- Akku vollständig aufladen.
- Messer auf Beschädigungen oder Verschleiß prüfen.
- Arbeitsbereich von Steinen, Ästen und anderen Fremdkörpern befreien.
- Sitz aller Schrauben und Muttern kontrollieren.
- Grasfangkorb auf korrekten Sitz prüfen.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

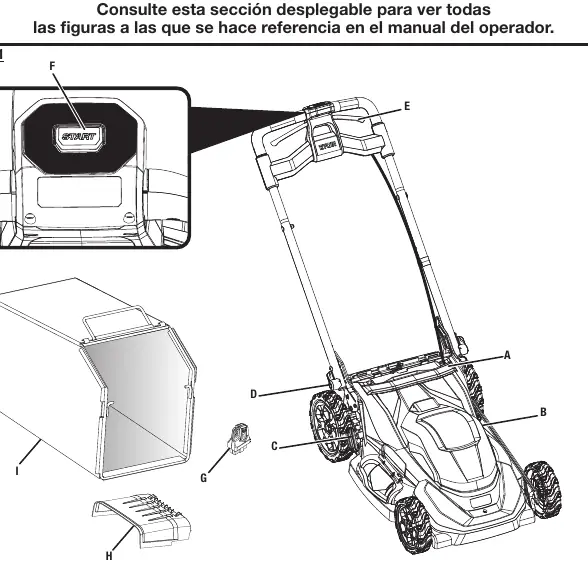

- Fig. 1: Übersicht der Hauptkomponenten (Startknopf, Akkuabdeckung, Schnitthöhenverstellung).

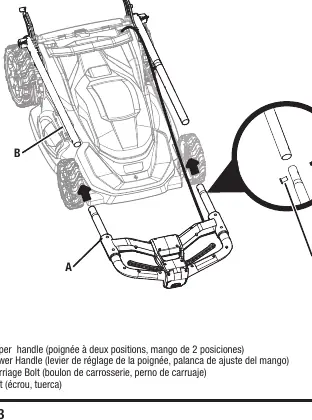

- Fig. 2-3: Montage des Holms.

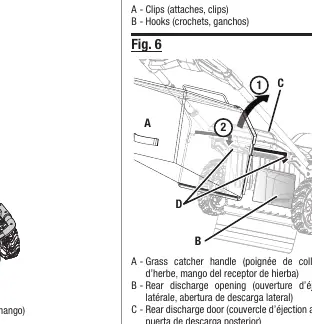

- Fig. 6: Installation des Grasfangkorbs.

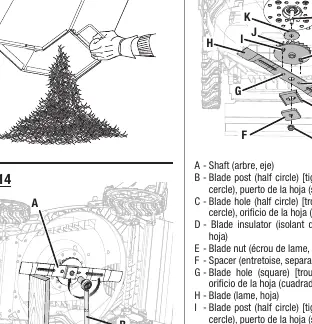

- Fig. 15: Austausch des Messers.
Modellkompatibilität
- Nur mit Ryobi 40V Akkus verwenden.
- Verwenden Sie nur vom Hersteller zugelassene Ersatzmesser.
