Bedienungsanleitung für Ryobi 18V Rasentrimmer/Kantenschneider P20103

Schnelle Anleitung und Bedienungshilfe für den Ryobi 18V Rasentrimmer/Kantenschneider P20103. Erfahren Sie mehr über Montage, Betrieb, Wartung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Um den Rasentrimmer zu starten, drücken Sie den Sperrknopf und ziehen Sie gleichzeitig den Schalterabzug. Zum Stoppen lassen Sie den Schalterabzug einfach los. S. 8

Wichtigste Schritte

  • Akku einsetzen S. 8
  • Faden manuell nachführen S. 9

Erste Inbetriebnahme

  • Montieren Sie den Grasabweiser und verbinden Sie die beiden Teile des Auslegers, bevor Sie den Akku einsetzen. S. 7, 8

Probleme und Lösungen

Faden rückt nicht nach

Faden ist verschweißt, verheddert oder zu kurz. Spule prüfen und ggf. neu wickeln.

S. 11

Wartung und Reset

  • Entfernen Sie vor jeder Wartung den Akku. S. 10

Technische Daten

Parameter Wert Hinweis Seiten
Motor 18V DC Betriebsspannung S. 7
Schnittbreite 10 Zoll (254 mm) Maximale Schnittbreite S. 7

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3, 4, 5
  • Fehlerbehebung S. 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bedienelemente (Fig. 1) Seite 2 Montage des Auslegers (Fig. 2) Seite 2 Montage des Grasabweisers (Fig. 3) Seite 2 Korrekte Arbeitsposition (Fig. 7) Seite 3 Spulenwechsel (Fig. 13) Seite 3

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Ryobi 18V Rasentrimmer/Kantenschneider. Vor der Inbetriebnahme müssen alle Anweisungen gelesen und verstanden werden. Tragen Sie stets einen Augenschutz mit Seitenschutz gemäß ANSI Z87.1. Halten Sie Kinder und Zuschauer mindestens 15 Meter fern. Verwenden Sie das Gerät nicht bei Regen oder Nässe.

Produktbeschreibung

Der Rasentrimmer wird mit 18V Gleichstrom betrieben. Er verfügt über eine Schnittbreite von 254 mm (10 Zoll) und verwendet einen 1,6 mm (0,065 Zoll) runden oder gedrehten Monofilament-Faden. Das Gerät ist mit einem automatischen Faden-Vorschubkopf ausgestattet.

Übersicht der Bedienelemente (Fig. 1)
Übersicht der Bedienelemente (Fig. 1)

Montage

Auspacken: Überprüfen Sie den Inhalt anhand der Packliste. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich an den Kundendienst unter 1-800-525-2579.

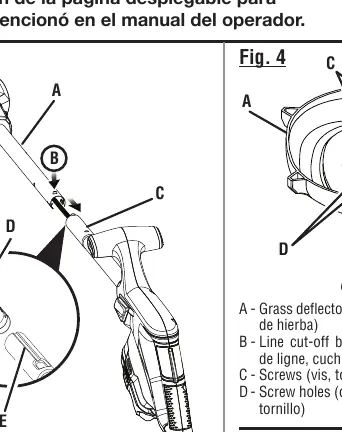

Montage des Auslegers (Fig. 2)
Montage des Auslegers (Fig. 2)

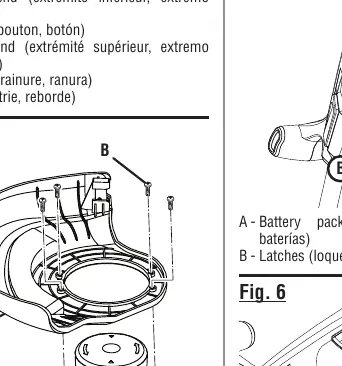

Montage des Grasabweisers (Fig. 3)
Montage des Grasabweisers (Fig. 3)

Werkzeugmontage: Richten Sie die Erhebung am oberen Ende des Werkzeugs mit der Nut am unteren Ende aus. Führen Sie das untere Ende in die Öffnung des oberen Endes ein, bis der Knopf einrastet.

Grasabweiser anbringen: Entfernen Sie die mitgelieferten Schrauben vom Trimmerkopf. Richten Sie die Löcher des Grasabweisers mit denen am Trimmerkopf aus und befestigen Sie ihn mit den Schrauben.

Betrieb

Akku einsetzen/entfernen: Schieben Sie den Akku in das Gerät, bis die seitlichen Verriegelungen einrasten. Zum Entfernen drücken Sie die seitlichen Verriegelungen und ziehen den Akku heraus.

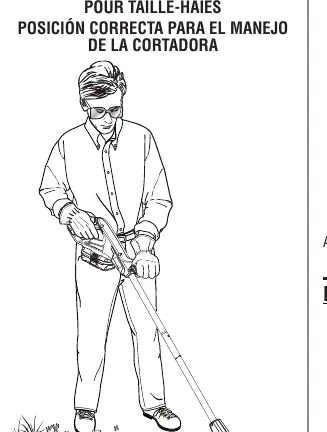

Korrekte Arbeitsposition (Fig. 7)
Korrekte Arbeitsposition (Fig. 7)

Starten/Stoppen: Drücken Sie den Sperrknopf und ziehen Sie den Schalterabzug, um das Gerät zu starten. Lassen Sie den Schalterabzug los, um den Trimmer zu stoppen.

Trimmer- und Kantenschneidemodus: Das untere Ende des Werkzeugs kann in zwei Positionen arretiert werden. Drücken Sie den Knopf an der Seite des Trimmers, um den Ausleger in die gewünschte Position zu drehen.

Wartung und Pflege

Spulenwechsel: Entfernen Sie den Akku. Drücken Sie die Laschen an der Seite des Spulenhalters und nehmen Sie ihn ab. Entfernen Sie die alte Spule. Setzen Sie die neue Spule ein, wobei der Faden in den Schlitz des Spulenhalters eingefädelt werden muss.

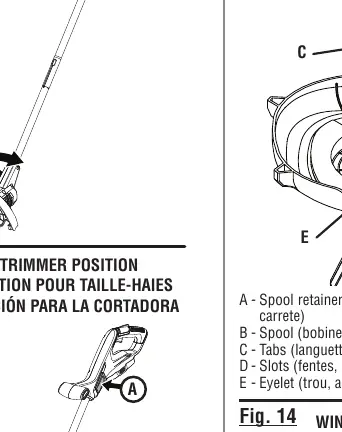

Spulenwechsel (Fig. 13)
Spulenwechsel (Fig. 13)

Fadenwechsel: Schneiden Sie ein ca. 2,7 m langes Stück Faden ab. Fädeln Sie den Faden in das Loch der Spule ein und wickeln Sie ihn im Uhrzeigersinn auf. Lassen Sie etwa 15 cm Faden über den Schlitz hinausragen.

Fehlerbehebung

Wenn der Faden nicht automatisch nachrückt, prüfen Sie, ob der Faden verschweißt, verheddert oder zu kurz ist. Schmieren Sie den Kopf bei Bedarf mit Silikonspray oder fädeln Sie den Faden neu ein. Wenn der Motor nicht startet, stellen Sie sicher, dass der Akku korrekt eingesetzt und geladen ist.

Praktische Hilfe

Typische Probleme

Faden rückt nicht automatisch nach

Prüfen Sie, ob der Faden verschweißt oder verheddert ist. Schmieren Sie mit Silikonspray oder fädeln Sie den Faden neu ein.

Motor startet nicht

Stellen Sie sicher, dass der Akku vollständig geladen und korrekt eingerastet ist.

Gras wickelt sich um den Trimmerkopf

Schneiden Sie hohes Gras von oben nach unten, um ein Umwickeln zu verhindern.

Vor der Verwendung

  • Tragen Sie einen Augenschutz mit Seitenschutz.
  • Überprüfen Sie das Gerät auf beschädigte oder lose Teile.
  • Stellen Sie sicher, dass der Akku geladen ist.
  • Entfernen Sie Steine, Glas oder Drähte aus dem Arbeitsbereich.
  • Stellen Sie sicher, dass der Grasabweiser korrekt montiert ist.

Technische Daten in der Praxis

Schnittbreite
254 mm (10 Zoll)

Abbildungen und Diagramme

  • Fig. 1: Übersicht der Bedienelemente (Griff, Sperrknopf, Schalter, Grasabweiser).
  • Fig. 2: Montage des Auslegers.
  • Fig. 3 & 4: Montage des Grasabweisers.
  • Fig. 13: Spulenwechsel und Fadenführung.

Modellkompatibilität

  • Verwenden Sie nur den vom Hersteller empfohlenen 18V Lithium-Ionen-Akku.
  • Verwenden Sie nur 1,6 mm (0,065 Zoll) Faden.
  • Verwenden Sie keine Metallklingen, Drähte oder Seile.
