Bedienungsanleitung für Ryobi 18V Akku, Ladegerät und Rasentrimmer

Umfassende Bedienungsanleitung für das Ryobi 18V-System, einschließlich Akku P189, Ladegerät P118B und Rasentrimmer P20103. Enthält Sicherheitsregeln, Montageanweisungen, Betriebstipps und Wartungshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieses Handbuch deckt die Sicherheit, den Betrieb und die Wartung des Ryobi 18V-Systems ab, einschließlich des Akkus P189, des Ladegeräts P118B und des Rasentrimmers P20103. S. 1, 9, 25

Wichtigste Schritte

  • Akku laden S. 12, 20
  • Trimmer montieren S. 31, 40

Erste Inbetriebnahme

  • Akku vor dem ersten Gebrauch vollständig aufladen. S. 2, 12

Probleme und Lösungen

Faden rückt nicht nach

Faden auf Verhedderung prüfen, neu aufwickeln oder manuell nachführen.

S. 35, 44

Fehlercodes

Code Bedeutung Maßnahme Seiten
LED blinkt (Rot/Grün) Akku oder Ladegerät Fehler Akku entfernen und neu einsetzen, anderen Akku testen. S. 13, 21

Wartung und Reset

  • Akku alle 6 Monate bei Lagerung laden. S. 2, 4

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 18V Betriebsspannung S. 1, 9, 25

Wo es im PDF steht

  • Akku P189 Handbuch S. 1, 8
  • Ladegerät P118B Handbuch S. 9, 24
  • Rasentrimmer P20103 Handbuch S. 25, 54
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Ladegerät-Diagramm (Fig. 1 & 2) Seite 22 Trimmer-Diagramm (Fig. 1 & 2) Seite 26 Trimmer-Betriebspositionen (Fig. 7 & 12) Seite 27

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitungen für drei Ryobi 18V-Produkte: den Lithium-Ionen-Akku (P189), das Akku-Ladegerät (P118B) und den Rasentrimmer/Kantenschneider (P20103). Lesen Sie vor der Verwendung alle Sicherheitshinweise sorgfältig durch, um das Risiko von Stromschlägen, Bränden oder schweren Verletzungen zu minimieren.

18V Lithium-Ionen-Akku (P189)

Der Akku wird in einem niedrigen Ladezustand geliefert und sollte vor dem ersten Gebrauch vollständig aufgeladen werden. Lithium-Ionen-Akkus haben keinen Memory-Effekt und müssen nicht vollständig entladen werden, bevor sie wieder aufgeladen werden.

Lagerung und Wartung

  • Lagern Sie den Akku an einem kühlen, trockenen Ort unter 27°C (80°F).
  • Lagern Sie den Akku mit einem Ladezustand von 30%-50%.
  • Laden Sie den Akku alle sechs Monate bei längerer Lagerung.

18V Akku-Ladegerät (P118B)

Das Ladegerät ist für die Verwendung mit Ryobi 18V Lithium-Ionen-Akkus konzipiert. Es verfügt über LED-Anzeigen, die den Status des Ladevorgangs signalisieren.

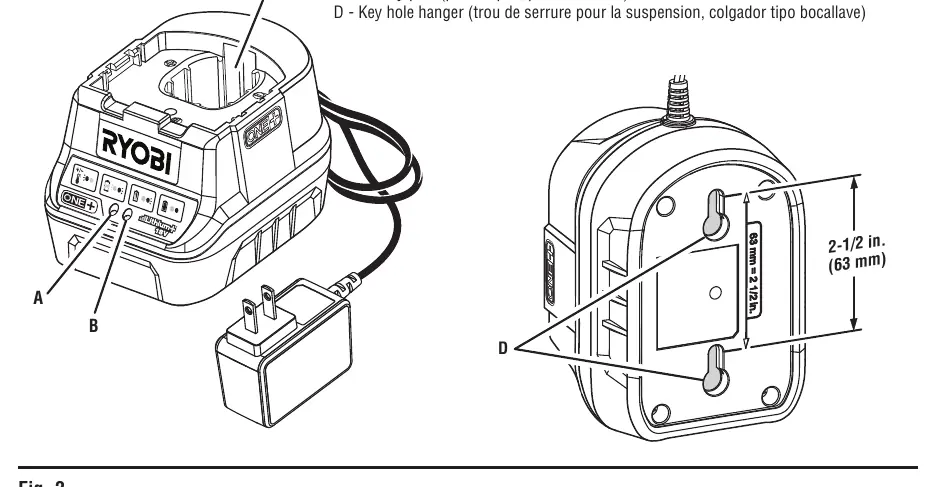

Ladegerät-Diagramm (Fig. 1 & 2)
Ladegerät-Diagramm (Fig. 1 & 2)

LED-Funktionen

  • Power (Grün/Rot): Bereit zum Laden.
  • Evaluate (Blinkend): Akku ist zu heiß oder zu kalt; das Ladegerät wartet, bis der Akku die richtige Temperatur erreicht hat.
  • Charging (Blinkend): Akku wird geladen.
  • Fully Charged (Dauerhaft Grün): Ladevorgang abgeschlossen.
  • Error (Blinkend): Akku oder Ladegerät defekt.

18V Rasentrimmer/Kantenschneider (P20103)

Der Rasentrimmer ist für das Trimmen von Gras und das Schneiden von Kanten konzipiert.

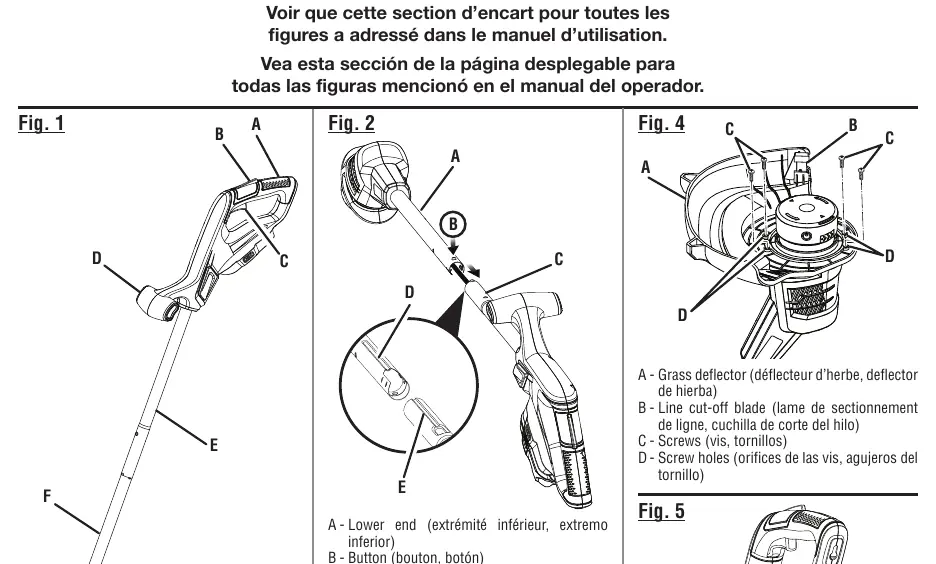

Trimmer-Diagramm (Fig. 1 & 2)
Trimmer-Diagramm (Fig. 1 & 2)

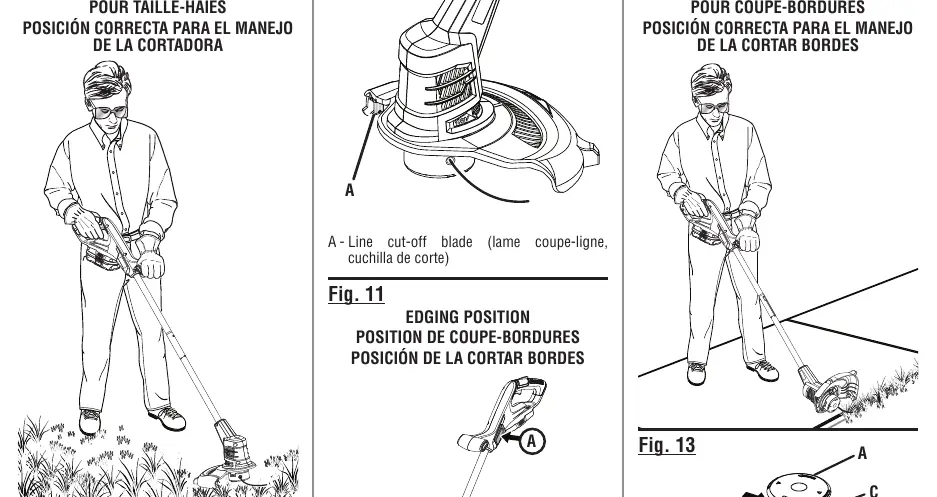

Trimmer-Betriebspositionen (Fig. 7 & 12)
Trimmer-Betriebspositionen (Fig. 7 & 12)

Montage und Betrieb

  • Montage: Befestigen Sie den Grasabweiser mit den mitgelieferten Schrauben am Trimmerkopf.
  • Betrieb: Halten Sie den Trimmer mit der rechten Hand am hinteren Griff und der linken Hand am vorderen Griff.
  • Faden nachführen: Der Trimmer verfügt über einen automatischen Fadenkopf. Wenn der Faden nicht nachrückt, kann er manuell durch Drücken des schwarzen Knopfes am Fadenkopf und Ziehen am Faden verlängert werden.
  • Kantenschneiden: Drücken Sie den Knopf an der Seite des Trimmers und drehen Sie den Schaft in die Kantenschneideposition.

Sicherheitshinweise

Tragen Sie bei der Arbeit mit allen Geräten immer eine Schutzbrille mit Seitenschutz gemäß ANSI Z87.1. Halten Sie Kinder und Zuschauer mindestens 15 Meter (50 Fuß) vom Arbeitsbereich fern. Verwenden Sie keine beschädigten oder modifizierten Akkus oder Ladegeräte.

Praktische Hilfe

Typische Probleme

Der Faden rückt nicht automatisch nach.

Prüfen Sie, ob der Faden verschweißt oder verheddert ist. Schmieren Sie den Kopf bei Bedarf mit Silikonspray oder wickeln Sie den Faden neu auf.

Der Trimmer startet nicht.

Stellen Sie sicher, dass der Akku vollständig geladen und sicher im Gerät eingerastet ist.

Das Ladegerät zeigt einen Fehler an.

Entfernen Sie den Akku und setzen Sie ihn erneut ein. Wenn der Fehler bestehen bleibt, versuchen Sie es mit einem anderen Akku, um festzustellen, ob das Ladegerät oder der Akku defekt ist.

Vor der Verwendung

  • Tragen Sie eine Schutzbrille mit Seitenschutz.
  • Prüfen Sie den Arbeitsbereich auf Steine, Draht oder andere Fremdkörper.
  • Stellen Sie sicher, dass alle Schutzvorrichtungen und Griffe fest montiert sind.
  • Laden Sie den Akku vor dem ersten Gebrauch vollständig auf.
  • Stellen Sie sicher, dass der Akku sicher im Gerät eingerastet ist.

Technische Daten in der Praxis

Akku-Spannung
18V DC für alle Ryobi ONE+ Geräte.
Schnittbreite (Trimmer)
10 Zoll (254 mm) für effizientes Trimmen.

Abbildungen und Diagramme

  • Fig. 1 (Trimmer): Zeigt die Bedienelemente wie Lock-out-Knopf und Schalter.
  • Fig. 2 (Trimmer): Zeigt die Montage des Schafts.
  • Fig. 13 (Trimmer): Zeigt den Austausch der Spule.
  • Fig. 1 & 2 (Ladegerät): Zeigt die LED-Anzeigen und die Wandmontage.

Modellkompatibilität

  • Nur mit Ryobi 18V ONE+ Akkus und Ladegeräten verwenden.
  • Verwenden Sie keine Metallklingen oder Draht als Schneidwerkzeug.
