Bedienungsanleitung für Akku-Bohrschrauber HiKOKI DS 10DAL
Schnellstartanleitung für den HiKOKI DS 10DAL Akku-Bohrschrauber. Enthält Sicherheitsanweisungen, Ladehinweise, technische Daten und Wartungstipps.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für den HiKOKI DS 10DAL Akku-Bohrschrauber. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Sicherheitshinweise
- Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
- Verwenden Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen.
- Tragen Sie immer eine persönliche Schutzausrüstung, insbesondere einen Augenschutz.
- Vermeiden Sie ein unbeabsichtigtes Einschalten des Geräts.
- Verwenden Sie nur die vom Hersteller empfohlenen Akkus und Ladegeräte.
- Halten Sie das Werkzeug bei Arbeiten, bei denen das Schneid- oder Bohrzubehör verborgene Stromleitungen berühren könnte, an den isolierten Griffflächen.
Technische Daten
- Modell: DS 10DAL
- Leerlauf-Drehzahl: 0 – 350 / 0 – 1300 min-1
- Bohrkapazität (Holz): 29 mm
- Bohrkapazität (Metall): 10 mm (Stahl), 12 mm (Aluminium)
- Akkutypen: BCL1015S, BCL1015, BCL1030 (10,8 V Li-ion)
Laden des Akkus
Vor der ersten Verwendung oder nach längerer Lagerung muss der Akku geladen werden:
- Schließen Sie das Ladegerät an eine Steckdose an. Die Kontrolllampe blinkt rot.
- Setzen Sie den Akku fest in das Ladegerät ein.
- Die Kontrolllampe leuchtet während des Ladevorgangs dauerhaft rot.
- Nach Abschluss des Ladevorgangs blinkt die Kontrolllampe rot.
- Beachten Sie die Tabelle 1 in der Anleitung für die verschiedenen Zustandsanzeigen der Kontrolllampe.

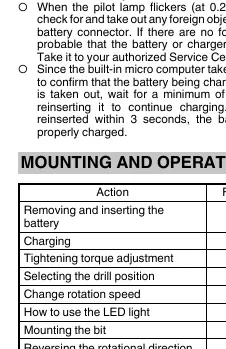

Montage und Betrieb
- Drehmomenteinstellung: Verwenden Sie die Kupplungsskala zur Einstellung.
- Bohren: Wählen Sie die Bohrstellung am Einstellring.
- Drehzahländerung: Nutzen Sie den Schiebeknopf für hohe oder niedrige Geschwindigkeit.
- LED-Licht: Schaltet sich bei Betätigung des Schalters automatisch ein.
- Bit-Montage: Öffnen und schließen Sie das schlüssellose Bohrfutter durch Drehen der Manschette.
Wartung und Inspektion
- Überprüfen Sie regelmäßig alle Befestigungsschrauben auf festen Sitz.
- Halten Sie die Motorwicklungen sauber und trocken.
- Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch.
- Lagern Sie das Gerät bei Temperaturen unter 40°C und außerhalb der Reichweite von Kindern.
Praktische Hilfe
Typische Probleme
Motor stoppt während des Betriebs.
Der Akku ist leer (sofort aufladen) oder das Werkzeug ist überlastet (Schalter loslassen und Ursache der Überlastung beseitigen).
Akku lädt nicht.
Prüfen Sie, ob der Akku heiß ist (abkühlen lassen) oder ob Fremdkörper im Anschluss des Ladegeräts vorhanden sind.
Vor der Verwendung
- Arbeitsbereich sauber und gut beleuchtet halten.
- Augenschutz tragen.
- Sicherstellen, dass der Schalter auf 'Aus' steht, bevor der Akku eingesetzt wird.
- Sicherstellen, dass das Bit fest im Bohrfutter sitzt.
- Prüfen, ob der Akku vollständig geladen ist.
Technische Daten in der Praxis
- Leerlauf-Drehzahl
- Gibt die Rotationsgeschwindigkeit des Bohrers ohne Last an (niedrig/hoch).
- Ladespannung
- Die Spannung, mit der der Akku geladen wird (10,8 V).
Abbildungen und Diagramme
- Abb. 1: Entfernen und Einsetzen des Akkus.
- Abb. 2: Ladevorgang des Akkus.
- Abb. 3: Einstellung des Drehmoments.
- Abb. 5: Änderung der Drehzahl (Hoch/Niedrig).
- Abb. 7: Einsetzen eines Bits in das Bohrfutter.
Modellkompatibilität
- Verwenden Sie nur die angegebenen HiKOKI-Originalakkus (BCL1015S, BCL1015, BCL1030).
