Rich Solar RS-DC Serie DC-DC Batterieladegerät

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebsanweisungen für die Rich Solar DC-DC Batterieladegeräte der RS-DC Serie. Das Gerät dient dazu, eine Hilfs- oder Hausbatterie über die Lichtmaschine oder Starterbatterie zu laden. Es ist für 12V-Systeme konzipiert und unterstützt AGM, Gel, Blei-Säure (STD) sowie Lithium-Batterien (LiFePO4/Li-ion).

Produktübersicht

Das Ladegerät verfügt über eine 3-stufige Ladelogik und bietet Schutzfunktionen gegen Überspannung, Übertemperatur und Verpolung. Die Vorderseite enthält Anschlüsse für den DC-Eingang (Starterbatterie) und den DC-Ausgang (Hausbatterie), einen D+ Zündungsanschluss, einen LC-Anschluss zur Strombegrenzung sowie einen Port für einen optionalen Temperatursensor.

Installation

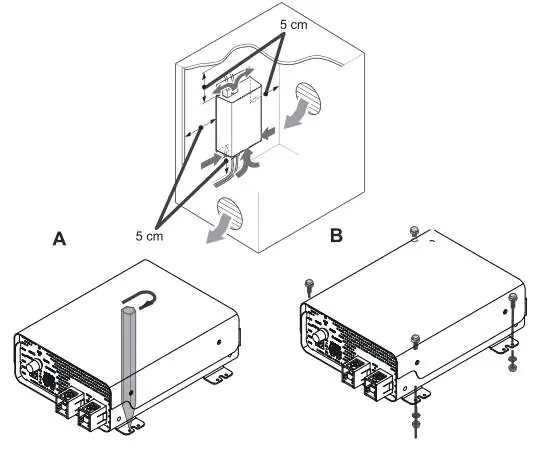

• Standort: Montieren Sie das Gerät an einem trockenen, kühlen Ort mit ausreichender Belüftung. Halten Sie einen Mindestabstand von 5 cm zu allen Seiten ein.
• Montage: Zeichnen Sie die Montagelöcher an und befestigen Sie das Gerät mit vier Schrauben auf einer stabilen Oberfläche.
• Sicherheit: Stellen Sie sicher, dass das Gerät nicht umkippen oder herunterfallen kann. Vermeiden Sie die Nähe zu Wärmequellen oder Flüssigkeiten.

Verkabelung

Verwenden Sie für die Eingangs- und Ausgangsverbindungen Ringkabelschuhe. Die Kabelstärke sollte basierend auf der Kabellänge und dem Modell (RS-DC20, RS-DC40, RS-DC60) gewählt werden, um Spannungsabfälle zu minimieren.

• DC-Eingang (Starter): Verbinden Sie den Plus- und Minuspol der Starterbatterie mit den entsprechenden Eingangsanschlüssen.
• DC-Ausgang (Haus): Verbinden Sie den Plus- und Minuspol der Hausbatterie mit den Ausgangsanschlüssen.
• D+ Zündung: Dieser Anschluss ist zwingend erforderlich. Verbinden Sie ihn mit einem Zündungsplus (12V), das nur bei laufendem Motor aktiv ist. Das Gerät schaltet sich erst ein, wenn ein Signal an D+ anliegt.
• LC-Anschluss: Optional zur Strombegrenzung auf 50% des Nennwerts.

Betrieb und Batterieeinstellungen

Stellen Sie den Batterietyp über den Wahlschalter an der Vorderseite ein (STD, GEL, AGM, LFP). Die LED-Anzeige gibt Auskunft über den Status. Eine rote LED signalisiert Fehlerzustände.

Fehlerbehebung

Bei einer leuchtenden roten Fehler-LED prüfen Sie folgende Punkte:

• Batterie-Überspannung: Spannung liegt über 15.5-16V. Trennen Sie andere Ladegeräte.
• Batterie-Unterspannung: Spannung unter 8-10V. Laden Sie die Batterie ggf. extern auf.
• Verpolung: Prüfen Sie die Kabelanschlüsse mit einem Multimeter.
• Hohe Temperatur: Umgebungstemperatur über 50°C. Sorgen Sie für bessere Belüftung.
• Kurzschluss: Starten Sie das Gerät neu, indem Sie die Eingangs-/Ausgangsverbindungen kurz trennen.

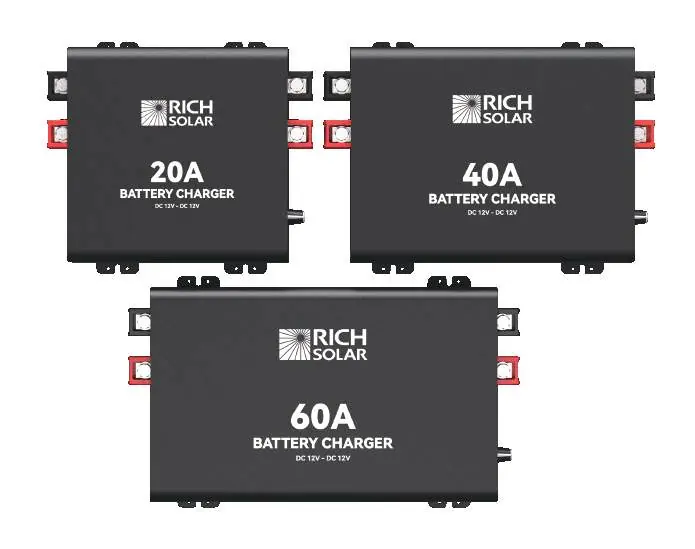

Technische Daten

Die Geräte sind für 12V-Systeme ausgelegt. Die RS-DC20 liefert 20A, die RS-DC40 40A und die RS-DC60 60A Nennstrom. Der Betriebsbereich liegt zwischen 10V und 16V DC.
