Dieses Dokument dient als Schnellstartanleitung für die Installation und grundlegende Bedienung der RetroSound 068NEWM1B Radiofront. Für eine vollständige Konfiguration und erweiterte Funktionen wird auf das Benutzerhandbuch verwiesen, das dem Motor beiliegt oder auf der Website unter help.retromanufacturing.com verfügbar ist. Bei technischen Fragen können Sie sich an [email protected] wenden.
Installation
Die Installation erfordert Sorgfalt bei der Montage der Bedienelemente:
- Platzieren Sie einen Metallabstandshalter auf jeder Welle und schieben Sie diese in die Radiofront.
- Setzen Sie den weißen Kunststoffabstandshalter und die dünne Metallscheibe auf die Welle und sichern Sie diese mit der Wellenmutter. Nicht zu fest anziehen.
- Installieren Sie zuerst den hinteren und dann den vorderen Drehknopf.
- Verbinden Sie das Flachbandkabel vom Radiomotor mit der Radiofront und befestigen Sie die Front mit den vier kleinen Schrauben am Motor.
- Stecken Sie die obere Steuerwelle in die linke Seite und die untere Steuerwelle in die rechte Seite des Radiomotors (mit dem RetroSound-Logo nach oben).
Bedienung und Tastenbelegung

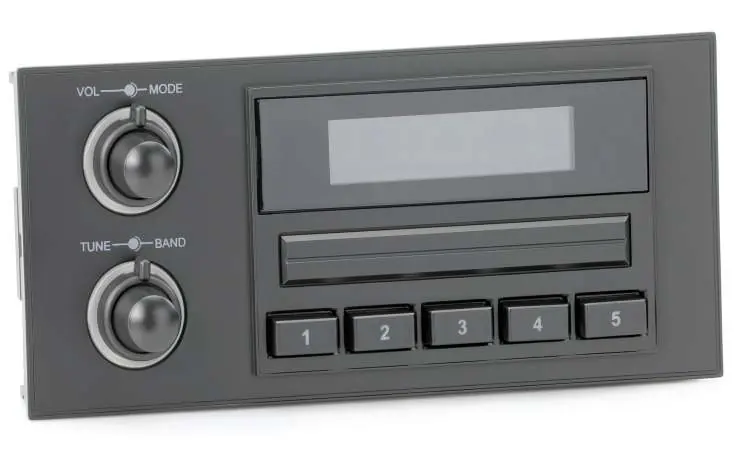

Die Steuerung erfolgt über vier Hauptdrehregler und fünf Stationstasten:
- Ein-/Ausschalten: Drücken Sie den oberen vorderen Drehknopf (1). Zum Ausschalten gedrückt halten.
- Lautstärke: Drehen Sie den oberen vorderen Drehknopf (1).
- Quellenwahl: Drehen Sie den oberen hinteren Drehknopf (2) im Uhrzeigersinn.
- Radiobänder: Drehen Sie den unteren hinteren Drehknopf (4) gegen den Uhrzeigersinn.
- Senderwahl: Drehen Sie den unteren vorderen Drehknopf (3).
- Stummschaltung: Drücken Sie den unteren vorderen Drehknopf (3).
Systemeinstellungen
Um auf das Untermenü für Systemeinstellungen zuzugreifen, halten Sie den unteren vorderen Drehknopf (3) gedrückt:
- Uhrzeit (CLK): Wählen Sie CLK, stellen Sie die Stunden und dann die Minuten durch Drehen des Knopfes ein.
- Displayfarbe (SCAN): Wählen Sie SCAN, um durch die verfügbaren Farben zu blättern.
- Signalton (BEEP): Wählen Sie BEEP ON/OFF, um den Bestätigungston zu aktivieren oder zu deaktivieren.
- Equalizer (EQ): Drücken Sie den oberen vorderen Drehknopf (1), um das Klangmenü aufzurufen und Einstellungen anzupassen.
Radio-Presets
Um einen Sender zu speichern, stellen Sie den gewünschten Sender ein und halten Sie die entsprechende Stationstaste (5) für zwei Sekunden gedrückt. Zum Abrufen drücken Sie einfach die entsprechende Taste.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
RetroSound
Praktische Hilfe
Typische Probleme
Wellenmutter sitzt zu fest
Die Mutter darf nicht übermäßig festgezogen werden, um Schäden an der Mechanik zu vermeiden.
Radio lässt sich nicht einschalten
Überprüfen Sie die korrekte Verbindung des Flachbandkabels zwischen Radiofront und Radiomotor.
Vor der Verwendung
- Stellen Sie sicher, dass das RetroSound-Logo auf der Rückseite nach oben zeigt.
- Prüfen Sie, ob alle vier kleinen Schrauben zur Befestigung der Front am Motor fest sitzen.
- Stellen Sie sicher, dass die obere und untere Steuerwelle korrekt in die entsprechenden Seiten des Motors eingesteckt sind.
- Vergewissern Sie sich, dass die Metallabstandshalter auf den Wellen korrekt platziert sind.
Technische Daten in der Praxis
- Top-Front Knob (1)
- Hauptregler für Ein/Aus, Lautstärke und Equalizer-Einstellungen.
- Bottom-Front Knob (3)
- Regler für Sendersuchlauf, Stummschaltung und Zugriff auf das Systemmenü.
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Reihenfolge der Montage von Abstandshaltern, Wellen und Knöpfen.
- Das Diagramm verdeutlicht die Verkabelung zwischen der Radiofront und dem Radiomotor.
Modellkompatibilität
- Einige Funktionen (wie Displayfarben) sind möglicherweise nicht bei allen Radiomodellen verfügbar.
