Bedienungsanleitung für RetroSound 068REDM1BS Redondo RS M2B Digital Media Receiver
Schnellstartanleitung für den RetroSound 068REDM1BS Redondo RS M2B Digital Media Receiver. Enthält Installationsschritte für die Steuerungswellen, Tastenbelegung und grundlegende Bedienungseinstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für die Installation und grundlegende Bedienung des RetroSound 068REDM1BS Redondo RS M2B Digital Media Receivers. Es deckt die Montage der Steuerungswellen (Control Shafts) sowie die wichtigsten Funktionen der Drehregler und Tasten ab. Für detaillierte technische Spezifikationen oder erweiterte Konfigurationen wird auf das vollständige Handbuch verwiesen, das dem Radiomotor beiliegt oder online unter help.retromanufacturing.com verfügbar ist.

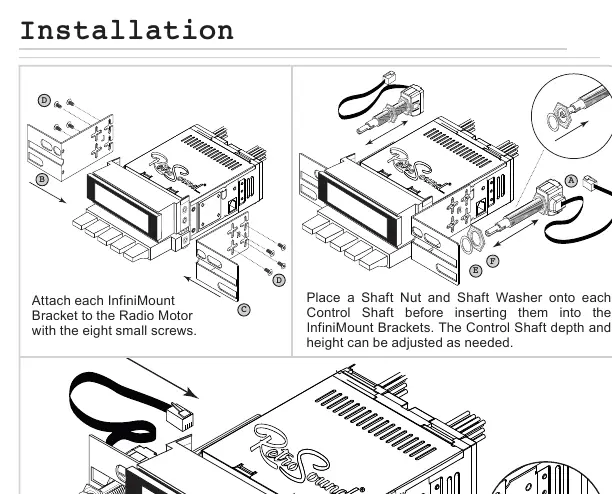

Installation der Steuerungswellen
Die Installation erfordert die Montage der InfiniMount-Halterungen am Radiomotor:
- Befestigen Sie jede InfiniMount-Halterung mit den acht mitgelieferten kleinen Schrauben am Radiomotor.
- Platzieren Sie eine Wellenmutter und eine Wellenscheibe auf jeder Steuerungswelle, bevor Sie diese in die Halterungen einsetzen.
- Die Tiefe und Höhe der Steuerungswellen können je nach Bedarf angepasst werden.
- Sichern Sie nach der Positionierung jede Welle mit der Wellenmutter und der Wellenscheibe und schließen Sie die Kabel an die Seite des Radiomotors an.
- Verwenden Sie bei Bedarf die optionale Hardware für die Montage am Armaturenbrett.
Grundlegende Bedienung
Die Steuerung erfolgt über die Drehregler und Tasten an der Frontblende:
- Ein-/Ausschalten: Drücken Sie den linken vorderen Drehregler (1) zum Einschalten; halten Sie ihn gedrückt, um das Gerät auszuschalten.
- Lautstärke: Drehen Sie den linken vorderen Drehregler (1).
- Quellenwahl: Drehen Sie den linken hinteren Drehregler (2) im Uhrzeigersinn.
- Radiobänder: Drehen Sie den rechten hinteren Drehregler (4) gegen den Uhrzeigersinn.
- Senderwahl: Drehen Sie den rechten vorderen Drehregler (3).
- Stummschaltung: Drücken Sie den rechten vorderen Drehregler (3).
Einstellungen und Menüs
Um auf Untermenüs wie Equalizer (EQ), Uhrzeit (CLK), Displayfarbe (SCAN) oder Signalton (BEEP) zuzugreifen, halten Sie den rechten vorderen Drehregler (3) gedrückt, um das System-Einstellungsmenü zu öffnen. Navigieren Sie durch Drehen und bestätigen Sie durch Drücken des Reglers. Lassen Sie das Gerät nach der Einstellung kurz inaktiv, damit die Änderungen automatisch gespeichert werden.
Radiosender speichern
Um einen Sender zu speichern, stellen Sie den gewünschten Sender ein und halten Sie die entsprechende Preset-Taste (5) für zwei Sekunden gedrückt. Zum Abrufen drücken Sie einfach die entsprechende Preset-Taste.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
RetroSound
Praktische Hilfe
Typische Probleme
Einstellungen werden nicht gespeichert
Warten Sie nach der Auswahl einer Einstellung, bis das Gerät das Menü automatisch verlässt (Time-out), um die Änderungen zu übernehmen.
Funktion nicht verfügbar
Beachten Sie, dass einige in der Anleitung beschriebene Funktionen nicht bei allen Radiomodellen verfügbar sind.
Vor der Verwendung
- Prüfen Sie, ob alle acht kleinen Schrauben für die InfiniMount-Halterungen vorhanden sind.
- Stellen Sie sicher, dass Wellenmutter und Wellenscheibe vor dem Einsetzen der Steuerungswellen aufgesteckt sind.
- Vergewissern Sie sich, dass die Kabel der Steuerungswellen korrekt an den Radiomotor angeschlossen sind.
- Prüfen Sie, ob optionale Hardware für die Montage am Armaturenbrett benötigt wird.
Technische Daten in der Praxis
- Left-Front Knob (1)
- Hauptregler für Ein/Aus, Lautstärke und Equalizer-Einstellungen.
- Right-Front Knob (3)
- Regler für Sendersuche, Stummschaltung und System-Untermenüs (Uhr, Farbe, Beep).
- Preset Buttons (5)
- Fünf Tasten zum Speichern und schnellen Abrufen von Radiosendern.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Montage der InfiniMount-Halterungen am Radiogehäuse.
- Die Zeichnungen verdeutlichen die Reihenfolge der Montage von Wellenmutter und Wellenscheibe auf den Steuerungswellen.
Modellkompatibilität
- Geeignet für ausgewählte Chrysler- und Ford-Fahrzeuge.
- Die Installation erfordert die Verwendung des mit dem Radiomotor gelieferten Zubehörs.
